وفقًا لمخاطر الجهد العالي الفعلية التي تواجهها بطارية واحدة في مجموعة الوحدة، يتم قياس مقاومة العزل أو تيار التسرب للبطارية المطلية عند جهد محدد لاختيار البطاريات المؤهلة، بحيث يمكنها تلبية متطلبات العزل للوحدة بعد الشحن.

قبل اختبار العزل، تأكد من أن البطارية التي تدخل اختبار العزل مؤهلة في الأداء الكهربائي الأساسي، وأن البطارية تم فحصها مبدئيًا من حيث الجهد والمقاومة الداخلية بواسطةآلة فرز خلايا البطاريات، واستبعاد البطاريات ذات الجهد غير الطبيعي (مثل الشحن الزائد/الجهد المنخفض) أو المقاومة الداخلية غير المتطابقة، لتجنب التداخل مع نتائج اختبار العزل بسبب مشاكل الجهد/المقاومة الداخلية (مثل خطر انهيار الجهد العالي أو سوء تقدير تيار التسرب)،

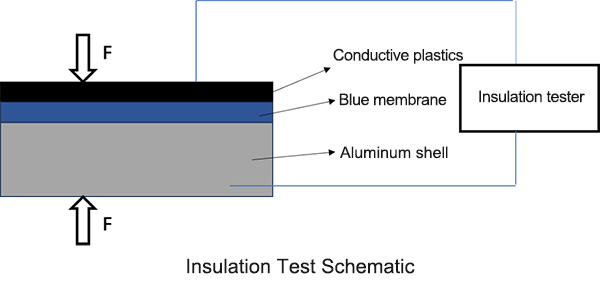

مبدأ: يُطبّق جهد تيار مستمر أو تيار متردد على الغشاء العازل على سطح البطارية المراد اختبارها. بعد فترة استقطاب معينة، تُسمى المقاومة المقابلة لتيار التسرب المتدفق عبر العازل (العازل المركب للغشاء العازل وطبقة الهواء) بمقاومة العزل.

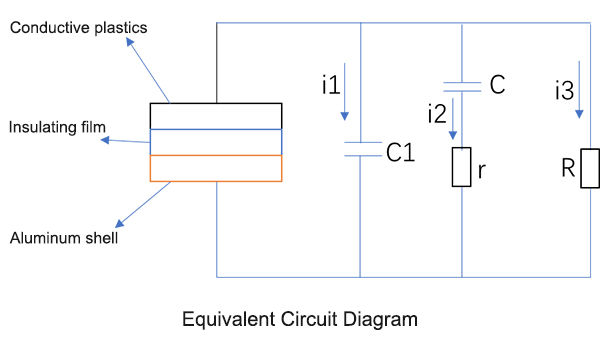

الرسم التخطيطي للدائرة المكافئة هو كما يلي:

• i1 هو التيار السعوي:يؤثر جهد التيار المستمر على العازل، وتكون لحظة تطبيق الضغط نسبية لشحن المكثف، وهذا الجزء من التيار يتلاشى بسرعة
• i2 هو تيار الامتصاص:يتكون تيار الامتصاص للوسط غير المتجانس من الاستقطاب البطيء والاستقطاب بين الطبقات
• i3 هو تيار التسرب:يوجد عدد قليل جدًا من الإلكترونات الحرة أو الضعيفة الارتباط في العازل، وبعد فترة زمنية معينة، يستقر هذا التيار تدريجيًا. تشير مقاومة العزل المذكورة هنا إلى المقاومة النقية التي تسبب I3

كيفية فحص البطاريات عن طريق تسرب التيار؟

عند وجود جسيمات معدنية أو تلف الغشاء العازل، يتلف العازل. في هذه الحالة، يزداد تيار التسرب بسرعة وتنخفض المقاومة المقابلة له بسرعة. لذلك، عند اختيار جهد الاختبار، يجب مراعاة جهد الانهيار المقابل لمختلف أنواع المنتجات التالفة، بحيث تختلف المقاومة أو تيار التسرب بشكل كبير بين المنتجات العادية والمنتجات الرديئة، مما يسمح باختيار خلايا البطارية ذات الغشاء العازل التالف من خلال هذا الاختبار.

بالإضافة إلى ذلك، فإن جهد التيار المستمر المكافئ المستخدم في اختبار العزل يساوي 1.414 ضعف جهد التيار المتردد، مما يجعل ذروتي جهد التيار المستمر والمتردد متساويتين. تُضغط البطارية بواسطة آلية الضبط لضمان ملامسة الغشاء العازل للطرف الذي يُطبق عليه الجهد، وتقليل خطأ القياس، ومراعاة حالة عزل البطارية بشكل كامل عند تعرضها للإجهاد في الوحدة.

على سبيل المثال

يؤدي عيب الغشاء العازل للبطارية التالفة إلى انخفاض جهد التحمل، مما يؤدي إلى تعطلها عند جهد معين. عند حدوث العطل، يزداد تيار التسرب بسرعة. كما هو موضح في الشكل أدناه، مع زيادة جهد الاختبار ضمن نطاق معين، يزداد تيار التسرب تدريجيًا، وتوجد علاقة خطية بينهما. يُظهر جهد المنتج الطبيعي وتيار التسرب علاقة خطية جيدة؛ حيث يرتفع تيار التسرب للبطارية ذات الغشاء العازل التالف عند جهد معين ويؤدي إلى تعطلها.

يعد اختبار عزل البطارية أمرًا بالغ الأهمية للتعرف المبكر على المخاطر مثل فشل وسلامة بطاريات الليثيوم أيون، كما أنها عملية مهمة للغاية في التصنيع.
