آلة حزم البطاريات الأسطوانية

/

بقعة لحام

/آلة لحام نقطي أوتوماتيكية مزدوجة الجوانب بقدرة 10000 أمبير لحزمة البطارية

Automatic Battery Pack Spot Welding Machine
آلة لحام نقطي أوتوماتيكية مزدوجة الجوانب بقدرة 10000 أمبير لحزمة البطارية آلة لحام نقطي أوتوماتيكية مزدوجة الجوانب بقدرة 10000 أمبير لحزمة البطارية آلة لحام نقطي أوتوماتيكية مزدوجة الجوانب بقدرة 10000 أمبير لحزمة البطارية آلة لحام نقطي أوتوماتيكية مزدوجة الجوانب بقدرة 10000 أمبير لحزمة البطارية آلة لحام نقطي أوتوماتيكية مزدوجة الجوانب بقدرة 10000 أمبير لحزمة البطارية آلة لحام نقطي أوتوماتيكية مزدوجة الجوانب بقدرة 10000 أمبير لحزمة البطارية

آلة لحام نقطي أوتوماتيكية مزدوجة الجوانب بقدرة 10000 أمبير لحزمة البطارية

آلة لحام البطاريات النقطية الأوتوماتيكية ثنائية الجوانب ACEY-D300B هي معدة لحام آلية تُستخدم في لحام وحدات بطاريات الليثيوم الأسطوانية مثل 14500/18650/21700/26650/32650/32700/33140. تعتمد هذه الآلة على هيكل رأس لحام مزدوج يمين ويسار، مما يتيح لحامًا متزامنًا ثنائي الجوانب لمواد مثل صفائح النيكل وصفائح النحاس والنيكل المركبة. يتيح ذلك إتمام توصيلات الأقطاب الموجبة والسالبة في وقت واحد، مما يُقلل من زمن العمليات ويُحسّن بشكل كبير كفاءة الإنتاج وجودة اللحام. تُستخدم على نطاق واسع في مصانع تجميع البطاريات، ومصنعي أنظمة تخزين الطاقة، وعلامات الأدوات الكهربائية، ومصنعي المعدات الأصلية، ومصنعي الروبوتات والمركبات الموجهة آليًا، ومصنعي الإلكترونيات الاستهلاكية، ومؤسسات البحث والتطوير.

  • علامة تجارية:

    ACEY

  • رقم الصنف.:

    ACEY-D300B

  • الامتثال:

    CE Certified

  • ضمان:

    One-year warranty with lifetime support

  • الطلب (موك) :

    1

  • دفع:

    T/T

  • أصل المنتج:

    China

  • المهلة:

    7-35 days
مطلوب الان
بيان المنتج
  • تفاصيل المنتج

آلة لحام نقطي أوتوماتيكية مزدوجة الجوانب بقدرة 10000 أمبير لحزمة البطارية


المنتج د الوصف

آلة لحام البطاريات النقطية الأوتوماتيكية ACEY-D300B مناسبة للحام النقطي ثنائي الجانب، وتجميع مجموعات متعددة من بطاريات الليثيوم الأسطوانية المتوازية والمتسلسلة، مثل 14500/18650/21700/26650/32700/33140. ويمكن استخدامها في بطاريات الأدوات الكهربائية، وبطاريات السيارات ذات عزم الدوران، وبطاريات تخزين الطاقة، وبطاريات الدراجات البخارية الكهربائية. وبالمقارنة مع اللحام النقطي اليدوي، تتحسن كفاءة اللحام ودقته بشكل ملحوظ، كما أن التشغيل والتصحيح سهل وسريع.


الميزات الدقة

  • شاشة كبيرة عالية الدقة مقاس 21.5 بوصة لسهولة التشغيل وعرض أكثر وضوحًا.
  • ثلاثة أوضاع لبرمجة الملفات: الإدخال اليدوي، والمصفوفة، واستيراد رسومات CAD، والتعامل بسهولة وسرعة مع مهام تحرير البرامج المعقدة المختلفة.
  • رأس اللحام مع وظيفة التبريد بالهواء أو الماء، مما يقلل بشكل فعال من تأثير درجة حرارة إبرة اللحام على جودة اللحام.
  • يمكن تخزين ما يصل إلى 999 مجموعة من الملفات؛ استرجاع الملفات بسيط، مما يلغي الحاجة إلى عمليات معقدة لتغيير الخطوط وضبط الماكينة.
  • وظيفة المعايرة بنقرة واحدة لإزاحة نقطة اللحام الشاملة، قادرة على معايرة إزاحات النقاط الناجمة عن تغييرات إبرة اللحام أو أسباب أخرى.
  • كفاءة لحام نقطي أعلى، سرعة لحام لكل نقطة ≤0.35 ثانية (تختلف السرعة حسب آلة اللحام المحددة)، يمكن لرأس المؤازرة أن يصل إلى... 2500 خلية/ساعة (رأس لحام المؤازرة).
  • يتم استيراد المكونات الأساسية من اليابان وتايوان، مما يؤدي إلى مضاعفة الدقة والاستقرار وعمر الآلات التي تستخدم مكونات منتجة محليًا.
  • وظيفة إنذار وإيقاف اللحام التلقائي؛ يمكن استئناف اللحام بعد إزالة الخطأ.
  • وظيفة إيقاف التشغيل أو استئناف نقطة التوقف المدمجة؛ يمكن تعديل موضع اللحام يدويًا بشكل تعسفي.
  • آلة لحام اختيارية؛ يمكن اختيار آلات لحام مختلفة وفقًا لمتطلبات العملاء المختلفة لتلبية احتياجات العملاء بشكل فعال.
  • تعويض تلقائي في الوقت الفعلي لطول إبرة اللحام، مما يقلل من وقت تعديل إبرة اللحام (رأس اللحام المؤازر).
  • رأس لحام كهربائي سيرفو، استقرار أعلى، سرعة أكبر، ضغط مرن لمنع تلف البطارية (رأس لحام سيرفو).


مواصفات المنتج

رقم الصنف أيسي-دي 300 بي
السفر على المحور Y 500 ملم
السفر على المحور X 400 ملم
أقصى سرعة لحام النقاط 0.35 ثانية/ نقطة (ساعة واحدة: حوالي 5,500 خلية 18650)
سرعة محرك المحرك 1000 مم/ثانية
أقصى حمل للنوى الكهربائية اتجاه X: 26؛ اتجاه Y: 18
إمكانية تخزين مجموعة الملفات 100 مجموعة
نظام التشغيل واجهة الإنسان والآلة للنظام المضمن
وضع النقل برغي دقيق من تايوان مع سكة توجيه
وضع القيادة محرك سيرفو متدرج
دقة تحديد المواقع المتكررة ±0.02 مم
أبعاد الطول 1020 مم * العرض 910 مم * الارتفاع 1770 مم
قوة 2000 واط
وزن الماكينة 350 كجم
أقصى وزن تحمل للمحور Y 50 كجم
مصدر طاقة الإدخال تيار متردد أحادي الطور 220 فولت/50 هرتز
مصدر الهواء 0.4-0.6 ميجا باسكال

مصدر طاقة ترانزستور 10000 أمبير
وظيفة التحكم
الحد الأقصى لطاقة الإدخال 800 واط
أقصى تيار لحام 10000 أمبير
أقصى جهد لحام 36 فولت
أقصى تردد لحام 125 كيلوهرتز
وضع التحكم تيار ثابت/جهد ثابت/تيار ثابت وجهد ثابت
نطاق وقت التحميل المسبق 0-9999 مللي ثانية
نطاق وقت المنحدر 0-9.9 مللي ثانية
نطاق وقت اللحام 0-9.9 مللي ثانية
نطاق وقت التخفيض التدريجي 0-9.9 مللي ثانية
مدى التهدئة 0-99.9 مللي ثانية
نطاق وقت الانتظار 0-9999 مللي ثانية
نطاق الإعداد الحالي 100-10000 أمبير
نطاق ضبط الجهد 0-10.0 فولت
طريقة التبريد تبريد الهواء
وزن 20 كجم
أبعاد 415*215*348 مم

آلة الماء البارد (اختياري)
نموذج HY-002HP
سعة التبريد الاسمية 400 واط
مصدر طاقة الإدخال 220 فولت/50 هرتز
جهد الإدخال 2أ
قوة التبريد 3000 واط
أقصى طاقة تشغيلية 180 واط
اسم المبرد ر22
شحنة المبرد 200 جرام
نوع الحماية من الصدمات الكهربائية الصف الأول
مستوى الحماية الصف الأول
ضوضاء ≤60 ديسيبل
خارج الطائرة 6 ملايين
سعة تخزين المياه 4 لتر
بيانات محدودة 2 لتر
أبعاد 460*280*285 مم
جودة 15 كجم


معلمة المعدات

  • مصدر الطاقة: مرحلة واحدة ~220 فولت ± 10%/50 هرتز ± 10%؛
  • ضغط الهواء: 0.3～0.4 ميجا باسكال
  • الوزن: 200 كجم؛
  • الأبعاد: 1150 مم (طول) * 900 مم (عرض) * 1850 مم (ارتفاع)؛


المنتج ct د التفاصيل

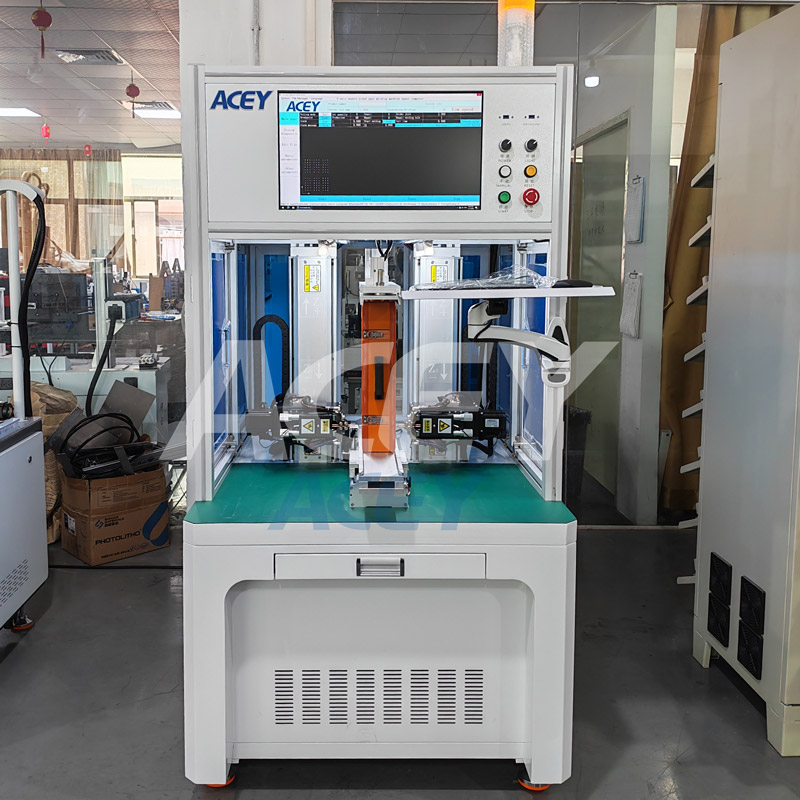

Spot Welding Machine For Battery Pack

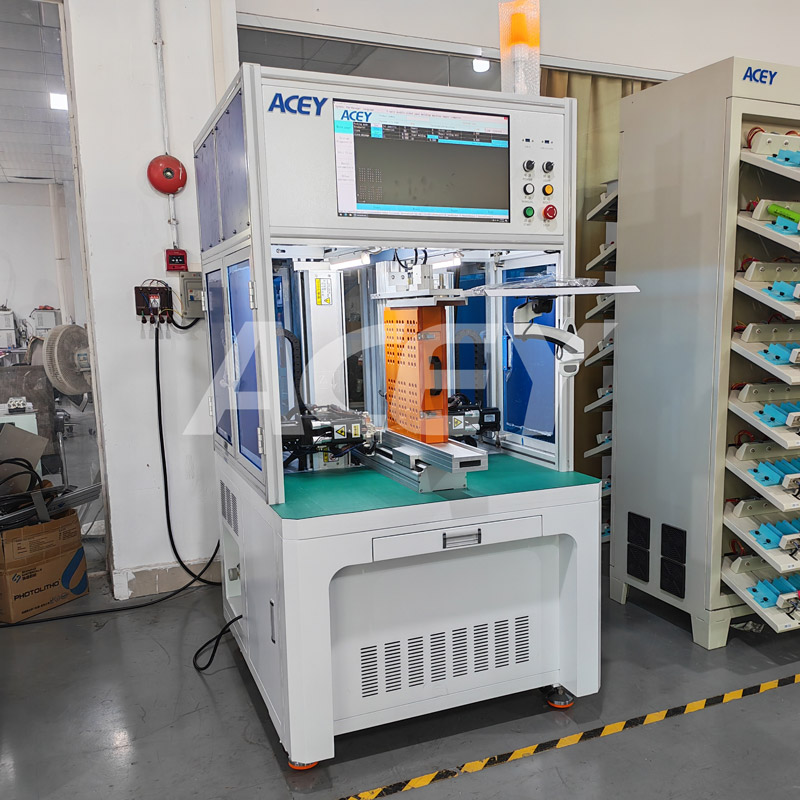

Spot Welder For Battery Packs


Automatic Battery Pack Weld Machine

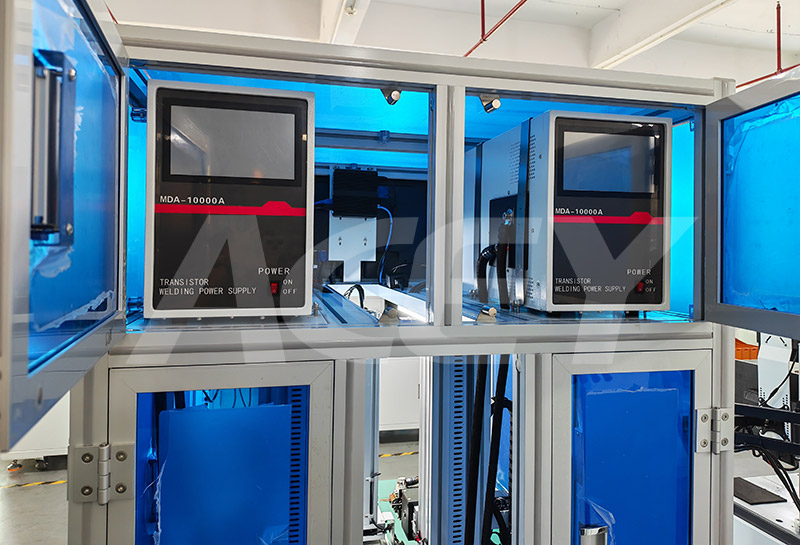

Lithium Ion Battery Welding Machine

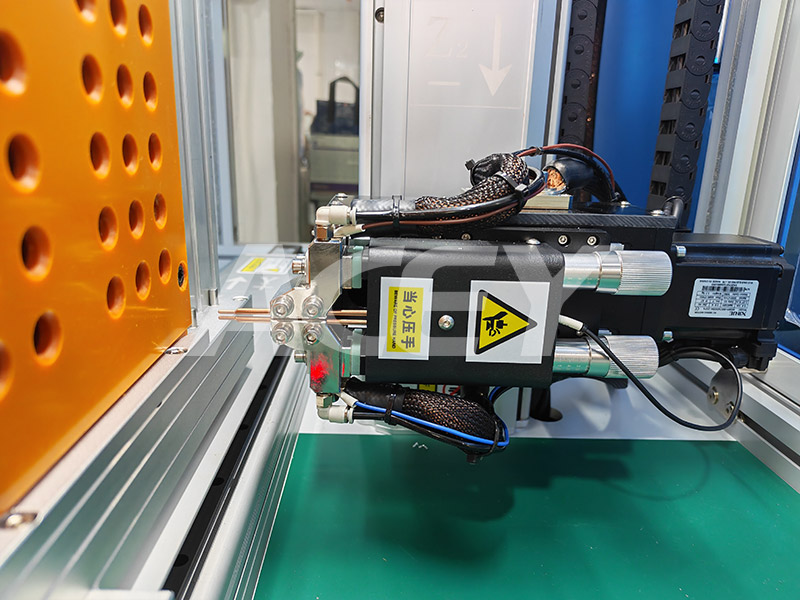

Lithium Battery Spot Welding Machine

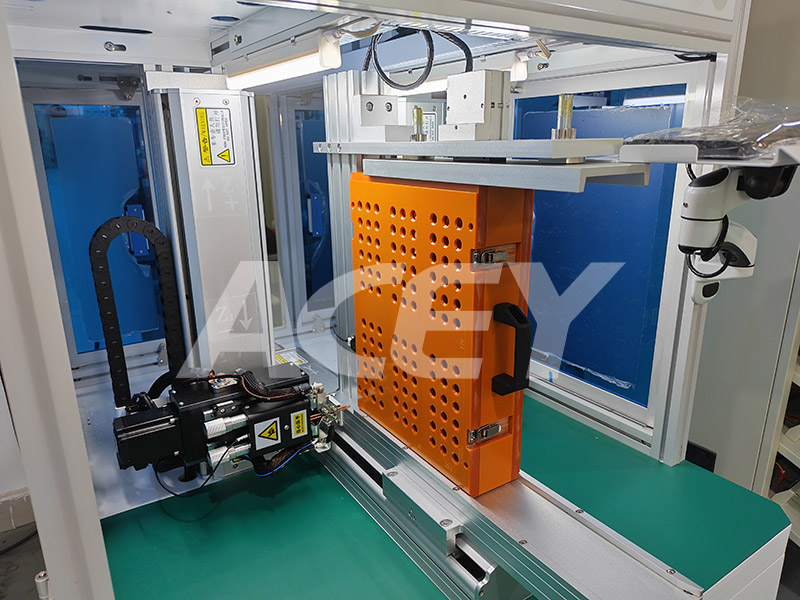

Battery Pack Spot Welder
