يَجْمَع الخَطّ بَيْنَ آلات المُعَالَجَة المُخَصَّصَة وَمَحَطَّات التَّجْمِيع اليَدَوِي. يَنْقُل المُشَغِّلُونَ المَوَادَ بَيْنَ المَحَطَّات، وَيُحَمِّلُونَ القَوَاعِد، وَيُثَبِّتُونَ بَرْنَامَج الإِدَارَة BMS وَيُكْمِلُونَ التَّوْصِيلَات الكَهْرَبَائِيَّة. تَمَّ تَهْيِئَة مِعْدَات وأَدَوَات تَعَامُل الخَلايَا لِخَلايَا 32140 و 33140، بَيْنَمَا تَمَّ اخْتِيَار مِعْدَات اللَّحْم وَالاخْتِبَار الكَهْرَبَائِي وِفْقًا لِتَصْمِيم الحِزْمَة ومُتَطَلَّبَات الإِنْتَاج.

تَطْبِيقَات حِزْمَة البِطَارِيّات
يُمْكِن تَهْيِئَة الحَلّ لِحِزْمَات بِطَارِيّات 32140 و 33140 المُسْتَخْدَمَة فِي:

• أُنْظُمَة تَخْزِين الطَّاقَة الثَّابِتَة.
• مَحَطَّات الطَّاقَة المَحْمُولَة.
• الدَّرَّاجَات النَّارِيَّة الكَهْرَبَائِيَّة، والدَّرَّاجَات البُخَارِيَّة، والدَّرَّاجَات ثُلَاثِيَّة العُجُول.
• المَرِكَبَات الكَهْرَبَائِيَّة مُنْخَفِضَة السُّرْعَة.
• أُنْظُمَة إِمْدَاد الطَّاقَة الِاحْتِيَاطِيَّة الصِّنَاعِيَّة وUPS.

عَمَلِيَّة التَّجْمِيع

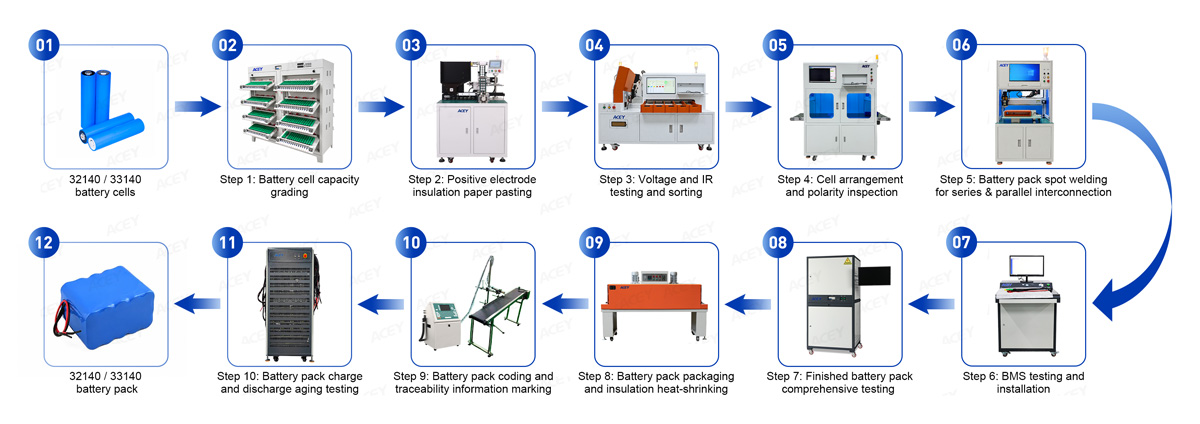

تَصْنِيف سَعَة الخَلِيَّة ← تَطْبِيق وَرَق العَزْل ← فَرْز OCV/ACIR ← تَرْتِيب الخَلايَا ← فَحْص القُطْبِيَّة بِوَبَاء CCD ← اللَّحْم النُّقْطِي ← اخْتِبَار وتَرْكِيب بَرْنَامَج الإِدَارَة BMS ← الِاخْتِبَار الشَّامِل للحِزْمَة ← التَّغْلِيف بِالانْكِمَاش الحَرَارِي ← التَّرْمِيز ← تَقَادُم الشَّحْن والتَّفْرِيغ

المِعْدَات وَمَحَطَّات العَمَلِيَّات

كيف يعمل خط تجميع حزم البطاريات 32140 و 33140

الخطوة 1 — تصنيف سعة خلايا البطارية
تخضع الخلايا لاختبارات الشحن والتفريغ المبرمجة لقياس السعة قبل المطابقة. يسجل النظام الجهد، التيار، السعة ووقت الاختبار، مما يوفر أساساً لتجميع الخلايا وفقاً لمعايير القبول المحددة.

ACEY-BCT520-256H جهاز شحن وتفريغ بطاريات الليثيوميوفر 256 قناة اختبار بمشابك ذات رأس مسطح. يتم اختيار تكوين 10 أمبير أو 20 أمبير وفقاً لمواصفات الخلية وإجراءات التصنيف.

الخطوة 2 — وضع ورقة عزل خلايا البطارية
ACEY-BS02 iآلة لصق ورق العزل مصممة لتطبيق ورق العزل على الخلايا الاسطوانية 32140 و 33140.آلة لصق ورق العزل مصممة لتطبيق ورق العزل على الخلايا الاسطوانية 32140 و 33140.

تقوم الآلة بتطبيق ورق العزل على منطقة الأطراف المحددة قبل تجميع الحزمة. يتبع شكل ورق العزل وموضعه متطلبات عزل طرف الخلية والحزمة، مما يترك منطقة اللحام قابلة للوصول.

الخطوة 3 — فرز جهد الدائرة المفتوحة ومقاومة التيار المتردد الداخلية لخلية البطارية
بعد تصنيف السعة، يتم قياس جهد الدائرة المفتوحة ومقاومة التيار المتردد الداخلية للخلايا. تُقارن القيم المُقاسة بالحدود المُسبقة، وتُفرز الخلايا في مجموعات متطابقة.

ACEY-AS10S آلة فرز خلايا البطارية توفر فرزاً من 10 قنوات خلايا 32140 و 33140. يقرأ الماسح الضوئي الاختياري رمز تعريف الخلية ويربطه بالجهد المُقاس ومقاومة التيار المتردد الداخلية. يمكن تكوين تكامل نظام تنفيذ التصنيع (MES) وفقاً لواجهة بيانات العميل ومتطلبات إارة الإنتاج.

الخطوة 4 — ترتيب الخلايا وفحص القطبية بنظام (CCD)
توضع الخلايا المُفرزة في الحوامل أو تركيبات التجميع وفقاً لترتيب التوالي والتوازي للحزمة.

ACEY-CCD01C من نوع الناقل جهاز اختبار الفحص البصري (CCD) يتحقق من الاتجاه الموجب والسالب للخلايا مقارنة بنمط القطبية المحدد مسبقاً قبل اللحام. يتم تكوين إعداد الفحص لأبعاد مجموعة الخلايا وتخطيط التركيبات.

الخطوة 5 — لحام بقع بطارية الحزمة
يتم لحام شرائط التوصيل المصنوعة من النيكل أو المطلية بالنيكل بأطراف الخلايا لتكوين توصيلات التوالي والتوازي للحزمة.

تقدم ACEY خيارات لحام بقع بطاريات الحزم اليدوية، التلقائية أحادية الجانب والتلقائية ثنائية الجانب جهاز لحام بقع بطارية الحزمة . بالنسبة لخلايا 32140 و 33140، يتم توفير الآلات التلقائية بتصميم مرتفع استيعاباً للخلايا وتركيبات التجميع.

يتم اختيار تكوين الماكينة ومصدر طاقة اللحام وفقًا لأبعاد الحزمة، ومادة وشريط التوصيل وسمكه، وهيكل طرف الخلية، وتخطيط نقاط اللحام. ويتم تحديد معلمات اللحام باستخدام الخلايا الفعلية وأشرطة التوصيل.

الخطوة 6 — اختبار نظام إدارة البطارية (BMS) وتركيبه
قبل التركيب، يتم اختبار نظام إدارة البطارية (BMS) للتحقق من عتبات الحماية، وأوقات الاستجابة، ووظائف الاسترداد، وأداء الموازنة مقابل المتطلبات المحددة للحزمة.

يشمل الاختبار ما يلي:

• حماية الشحن الزائد وفولتية الاسترداد.
• حماية التفريغ الزائد وفولتية الاسترداد.
• الحماية من التيار الزائد أثناء الشحن والتفريغ.
• أوقات تأخير الحماية من الشحن الزائد والتفريغ الزائد والتيار الزائد.
• وقت استجابة الحماية من ماس الكهربائي.
• تيار الموازنة وفولتية الموازنة.
• المقاومة الداخلية والتيار الساكن.
• الكشف عن فصل سلك استشعار الخلية.


سلسلة ACEY-BP معدات اختبار BMS التحقق من الشحن الزائد، وعتبات الحماية من التفريغ الزائد والتيار الزائد، وأوقات التأخير، ووظائف الاسترداد. كما أنها تدعم اختبار استجابة الحماية من ماس الكهربائي على مستوى الميكروثانية، والكشف عن فصل سلك استشعار الخلية، وقياس التيار الساكن عند كل مدخل خلية، واختبار تيار وفولتية الموازنة. يتم اختيار نطاق عدد السلاسل وتكوين تيار الاختبار وفقًا لمواصفات BMS ومتطلبات حزمة البطارية.

الخطوة 7 — الاختبار الشامل لحزمة البطارية
بعد تركيب نظام BMS وتوصيل الأسلاك، تخضع الحزمة المجمعة لاختبارات كهربائية شاملة للتحقق من أداء الشحن والتفريغ، والمقاومة، ووظائف الحماية مقابل مواصفات الحزمة.

يشمل الاختبار ما يلي:

• جهد الدائرة المفتوحة والجهد بعد الاختبار، بما في ذلك الجهد بعد اختبار حماية الدائرة القصيرة.
• المقاومة الداخلية للتيار المتردد المقاسة بتردد 1 كيلو هرتز.
• المقاومة الداخلية للتيار المستمر للشحن والتفريغ.
• تيار الشحن والتفريغ المستمر، مع مراقبة حد الجهد.
• تيار حماية زيادة الشحن وقت التأخير.
• تيارات وأوقات تأخير حماية زيادة التفريغ من المستويين الأول والثاني.
• وقت الاستجابة لحماية الدائرة القصيرة.
• ارتفاع جهد الشحن وانخفاض جهد التفريغ.
• مقاومة المعرّف (ID) والثرمستور (NTC).

• طراز المنتج.
• الجهد المقنن والسعة.
• تاريخ الإنتاج.
• رقم الدفعة.
• الرقم التسلسلي.
• الباركود أو رمز الاستجابة السريعة (QR code).

قم بتكوين الخط لحزمة البطاريات الخاصة بك
تم تكوين الحل لتجميع حزم البطاريات الأسطوانية الكبيرة من نوعي 32140 و33140. يعتمد اختيار المعدات النهائية، والتركيبات، وإعدادات اللحام، ونطاقات الاختبار على تصميم حزمة العميل.

يرجى تقديم المعلومات التالية عند طلب عرض سعر:

طلب تهيئة خط وتسعيرة
أرسل إلى ACEY صحيفة بيانات الخلية 32140 أو 33140، ورسم حزمة البطارية، ومواصفات شريط التوصيل، ومتطلبات نظام إدارة البطارية (BMS)، والإنتاج اليومي المستهدف.

ستقوم ACEY بإعداد اقتراح لخط تجميع حزم البطاريات شبه الأوتوماتيكي يشمل اختيار المعدات، والمثبتات، وتهيئة اللحام الأوتوماتيكي المرتفع، والاختبارات الكهربائية، وسعة التعتيق.

تواصل مع ACEY للحصول على اقتراح وتسعيرة لخط تجميع حزم البطاريات الاسطوانية 32140 / 33140.
