XIAMEN ACEY NEW ENERGY TECHNOLOGY CO., LTD.

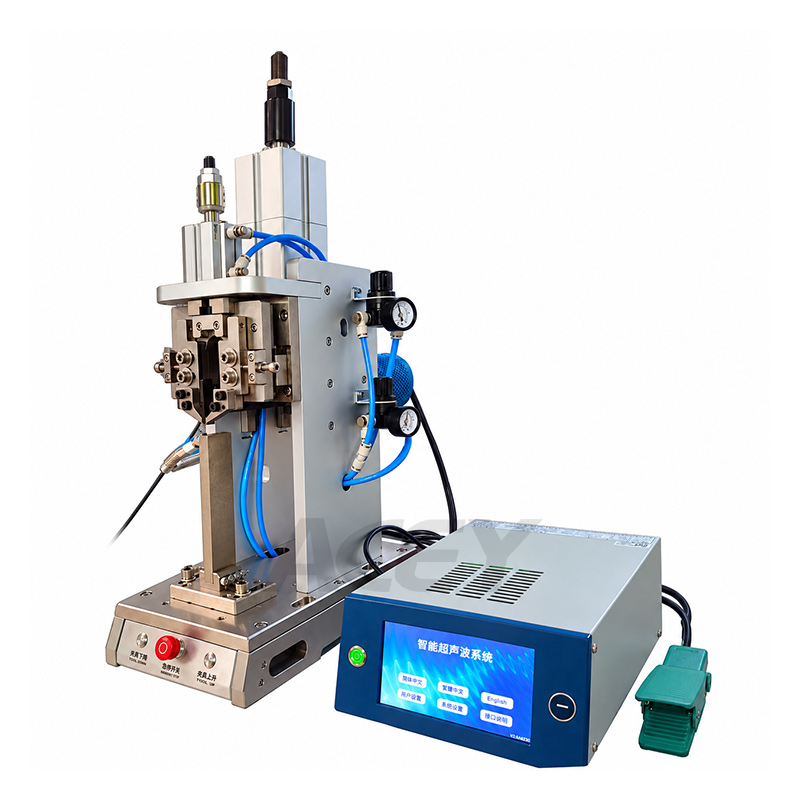

ACEY-UWM-20-6500 آلة لحام الأسلاك بالموجات فوق الصوتيةيستخدم الاهتزاز بالموجات فوق الصوتية والضغط لربط نهايات الأسلاك لإنتاج حفار الأسلاك للسيارات وتوصيلات وحدة البطارية. يعمل بتردد 20 كيلوهرتز بقدرة مقدرة تبلغ 6500 واط، مع قرون لحام علوية مطابقة يتم اختيارها لأحجام الأسلاك المختلفة.
علامة تجارية:
ACEYرقم الصنف.:
ACEY-UWM-20-6500الامتثال:
CE Certifiedضمان:
One-year warranty with lifetime supportالطلب (موك) :
1 setدفع:
T/Tأصل المنتج:
Chinaالمهلة:
7-35 daysآلة لحام ضفائر الأسلاك بالموجات فوق الصوتية بتردد 20 كيلو هرتز وقوة 6500 واط
وصف المنتج
آلة لحام ضفائر الأسلاك بالموجات فوق الصوتية ACEY-UWM-20-6500تجمع نهايات الأسلاك من خلال الاهتزاز بالموجات فوق الصوتية والضغط. تُستخدم في إنتاج ضفائر الأسلاك للسيارات، وأسلاك وحدات البطاريات، وتطبيقات التوصيل الكهربائي الأخرى. تعمل الآلة بتردد 20 كيلو هرتز وقوة مقدرة تبلغ 6500 واط، ويتم مطابقة قرن اللحام العلوي مع حجم السلك ومتطلبات الوصلة.
تدعم دائرة المعالجة الرقمية DSP ونظام التحكم الرقمي ICS نطاق سعة موجات فوق صوتية قابلة للتعديل باستمرار، وأنماط لحام بالطاقة والوقت، وتتبع التردد التلقائي. يمكن للمشغلين ضبط واستدعاء معاملات اللحام من خلال شاشة اللمس مقاس 7 بوصات عند التبديل بين مهام اللحام المعتمدة. تفصل حماية كلمة المرور متعددة المستويات التشغيل الروتيني عن ضبط العمليات.
تستخدم الآلة محركاً هوائياً ورأس لحام منفصلاً وهيكلاً مولداً للتركيب والصيانة. تراقب حماية الجهد والتيار الزائد والحمل الزائد للحام تشغيل النظام. يمكن إخراج نتائج اللحام من خلال بروتوكول اتصال قياسي، مع توفير واجهة لتكامل نظام تنفيذ التصنيع MES.
مميزات المنتج
تطبيقات لحام وحدات البطاريات
هذا التكوين مخصص لحام الأسلاك النحاسية بأشرطة النحاس المطلية بالنيكل أثناء تجميع وحدة البطارية. تتضمن التطبيقات المرجعية أسلاك توصيل الوحدة الرئيسية وأسلاك CCS.
| تطبيق التوصيلالوسم | حجم السلك | أبعاد علامة اللحام المرجعية |
| توصيل أسلاك الوحدة الرئيسية | AWG 8 | 6 × 8 مم |
| توصيل أسلاك الوحدة الرئيسية | AWG 12 | 4 × 8 مم |
| توصيل أسلاك CCS | AWG 20 | 3 × 6 مم |
أبعاد علامة اللحام هي مراجع عملية للتطبيق المحدد. تعتمد الأدوات النهائية وإعدادات اللحام على بناء السلك، سمك الشريط، حالة المادة، ومساحة اللحام المتاحة.

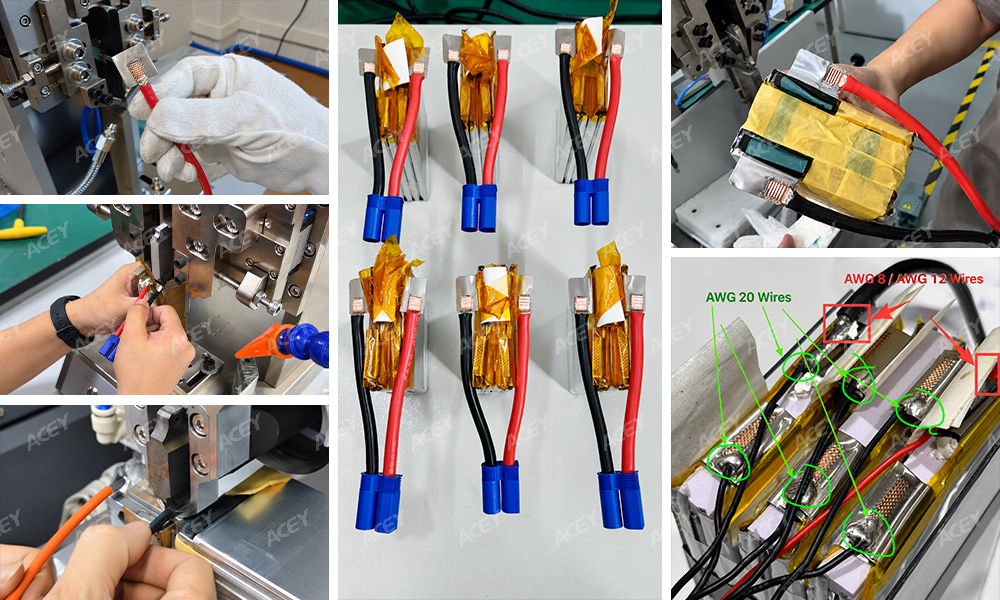

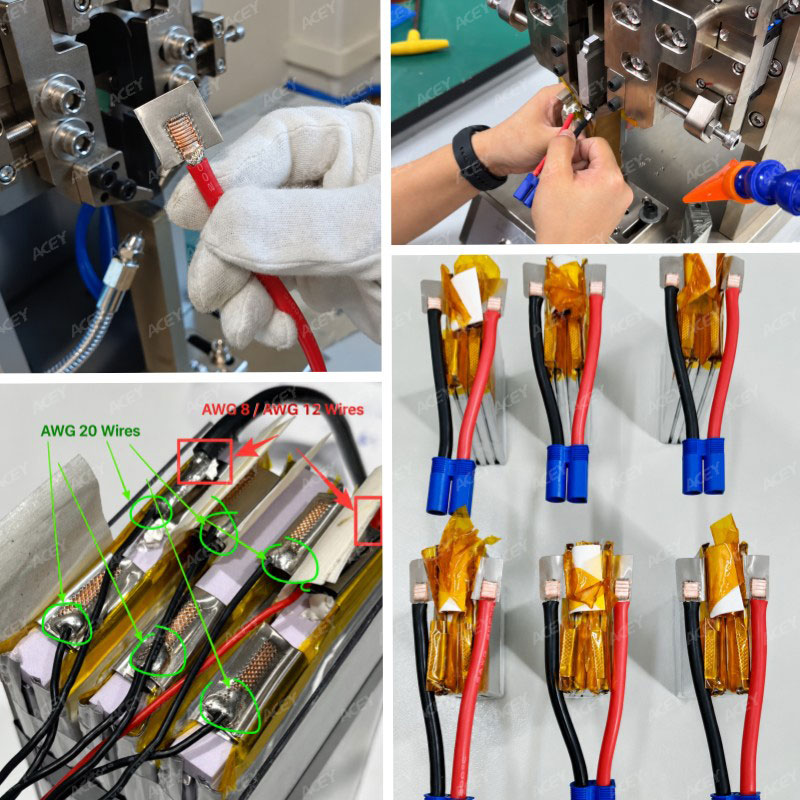

نتائج لحام حزمة بطاريات الأكياس
المواصفات التقنية
| البند | المواصفات |
| الموديل | ACEY-UWM-20-6500 |
| نوع المعدة | آلة لحام الأسلاك بالموجات فوق الصوتية |
| تردد الموجات فوق الصوتية | 20kHz |
| الطاقة المقدرة | 6500W |
| المواد المرجعية لوحدة البطارية | سلك نحاسي إلى شريط نحاسي مطلي بالنيكل |
| أحجام الأسلاك المرجعية لوحدة البطارية | AWG 8 و AWG 12 و AWG 20 |
| نوع التشغيل | هوائي (نيوماتيكي) |
| مزود الطاقة | تيار متردد أحادي الطور 220V ±10% |
| ضغط الهواء المضغوط | 0.4–0.6MPa |
| نظام التحكم | دائرة معالج إشارات رقمية (DSP) مع تحكم رقمي ICS |
| الشاشة | شاشة لمس مقاس 7 بوصات |
| أنماط اللحام | أنماط الطاقة والوقت |
| سعة الموجات فوق الصوتية | قابلة للتعديل باستمرار |
| التحكم في التردد | التتبع التلقائي للتردد |
| إدارة المعلمات | معلمات لحام متعددة محددة مسبقاً |
| الاتصال البياناتي | إخراج نتائج اللحام وواجهة نظام تنفيذ التصنيع (MES) |
| التحكم في الوصول | حماية بكلمة مرور متعددة المستويات |
| هيكل المعدة | رأس لحام ومولد موجات فوق صوتية منفصلان |
| أبعاد مولد الموجات فوق الصوتية (الطول × العرض × الارتفاع) | 600 × 450 × 800 ملم |
| أبعاد رأس اللحام (الطول × العرض × الارتفاع) | 500 × 400 × 350 ملم |
الخدمة والدعم
توفر ACEY ضمانًا للمعدات لمدة عام واحد وفقًا لشروط الضمان المتفق عليها، إلى جانب تدريب على التشغيل والصيانة. يغطي التدريب هيكل المعدات، والتشغيل العادي، والصيانة الروتينية، واستكشاف الأخطاء وإصلاحها وإجراءات الطوارئ. تتوفر الخدمة التقنية المستمرة بعد فترة الضمان.

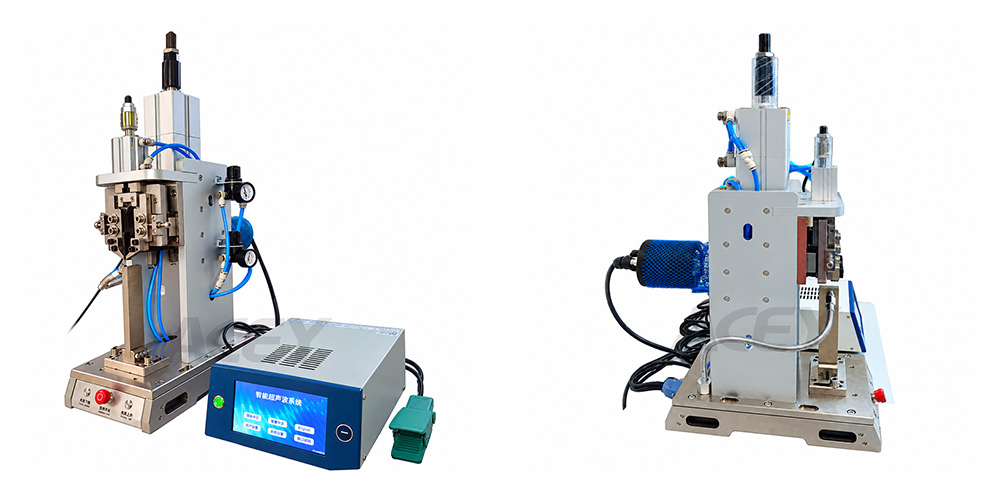

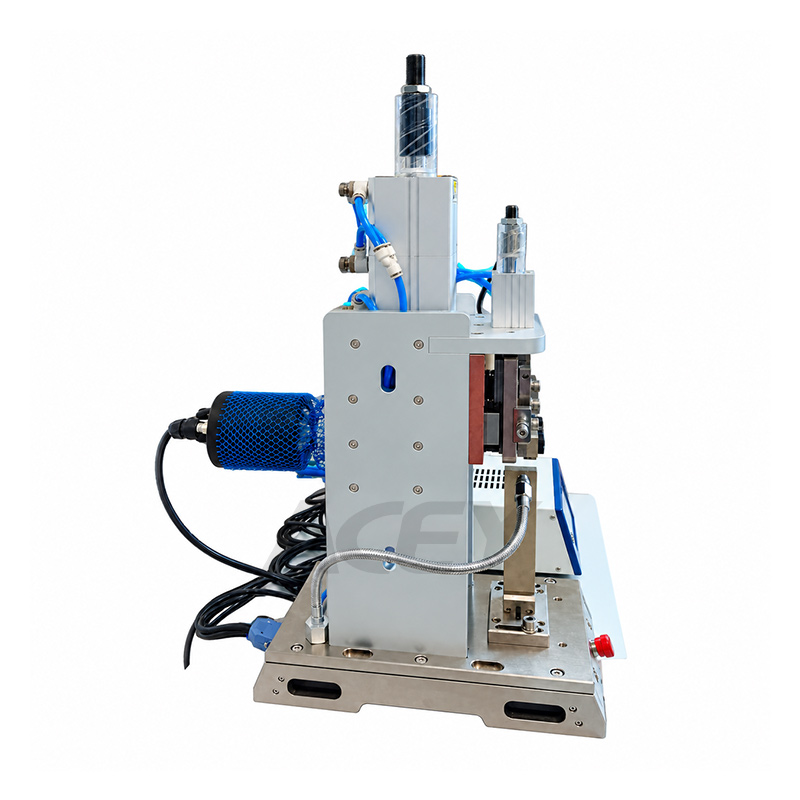

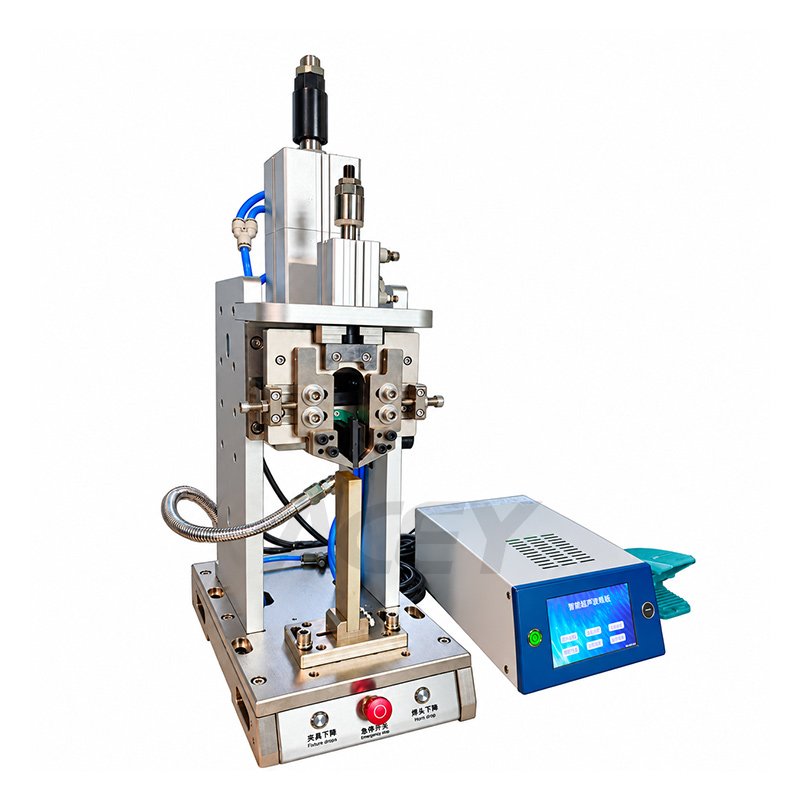

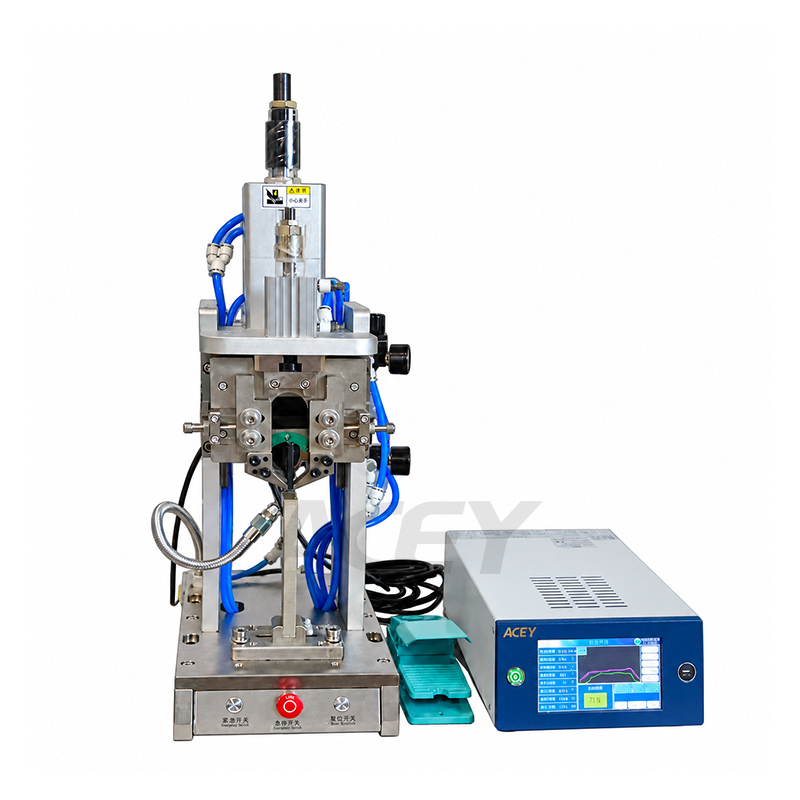

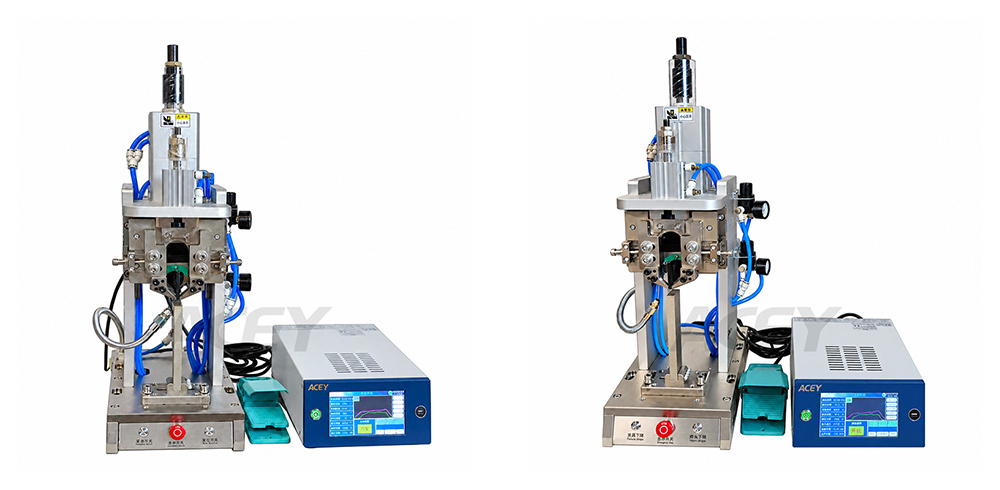

عرض المنتج
الأسئلة الشائعة
1. هل نحتاج إلى تغيير بوق اللحام عند تبديل أحجام الأسلاك؟
نعم. تتطلب أحجام الأسلاك المختلفة قرون لحام علوية مطابقة. بالنسبة للأسلاك AWG 8 و AWG 12 و AWG 20، يلزم وجود قرن لحام علوي مقابل لكل حجم.
2. هل يحتاج المشغلون إلى إدخال معلمات اللحام مرة أخرى لكل مهمة؟
لا. تدعم الآلة إعدادات مسبقة متعددة لمعلمات اللحام. بمجرد ضبط العملية والتحقق من صحتها، يمكن للمشغلين استدعاء الإعدادات المقابلة عبر شاشة اللمس. يمكن تقييد تعديل المعلمات باستخدام مستويات الوصول بكلمة مرور.
3. هل يمكننا جمع نتائج اللحام من خلال نظام تنفيذ التصنيع (MES) في مصنعنا؟
توفر الآلة إخراج نتائج اللحام من خلال بروتوكول اتصالات قياسي واجهة MES. يُرجى مشاركة متطلبات الاتصال الخاصة بنظام MES وحقول البيانات المطلوبة حتى يتسنى تأكيد نطاق التكامل قبل الطلب.
