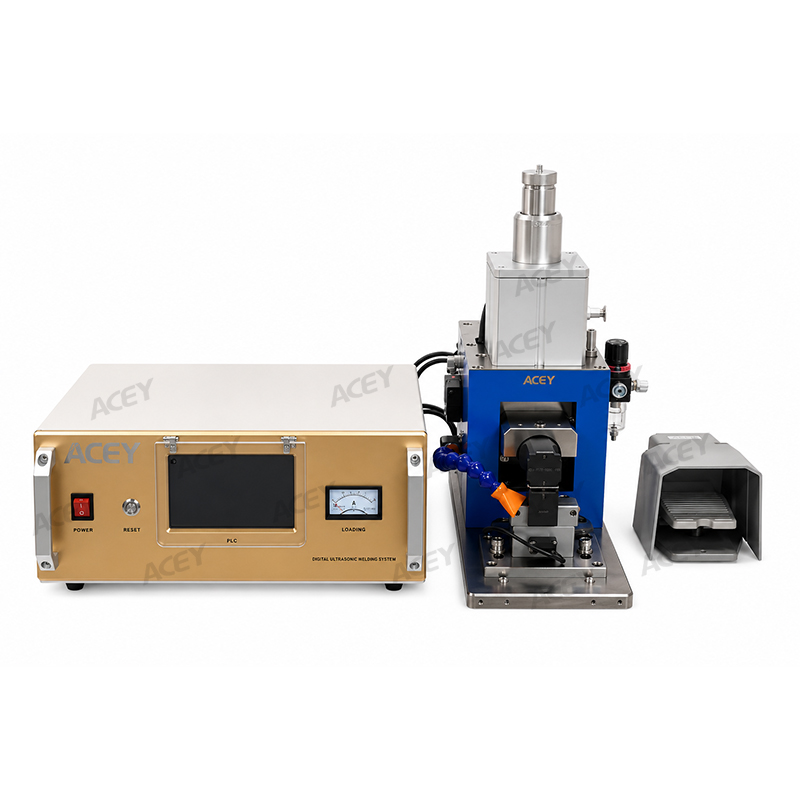

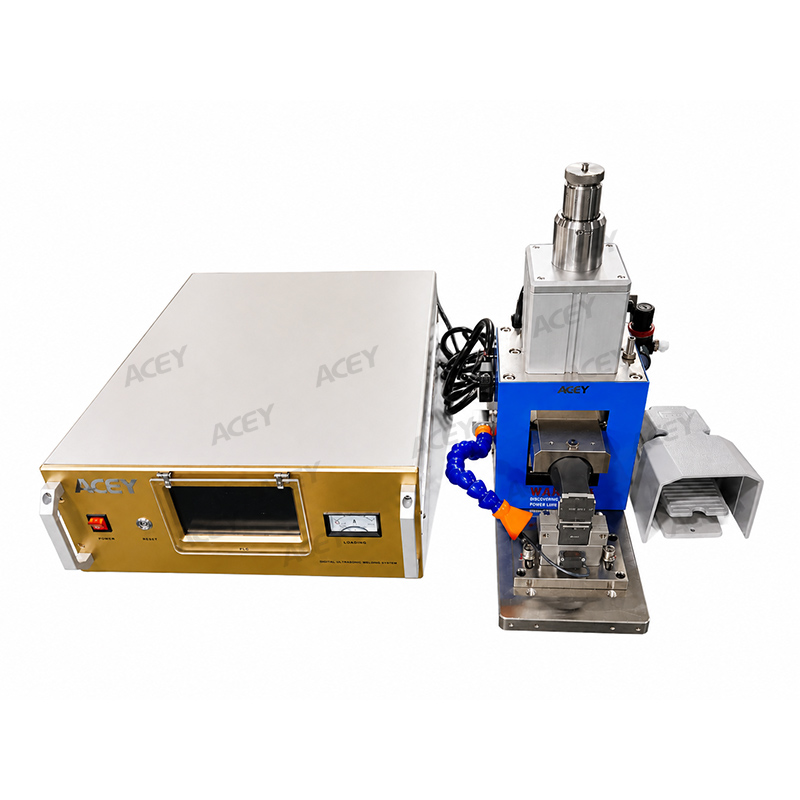

آلة لحام المعادن بالموجات فوق الصوتية المكتبية بقدرة 6000 واط من ACEY للحام ألسنة البطاريات

6000 واط لحام المعادن بالموجات فوق الصوتية المكتبي لـلحام ألسنة البطاريات من الألومنيوم إلى النيكل

وصف المنتج

تم تصميم آلة لحام المعادن بالموجات فوق الصوتية ACEY-UWM-20-6000 للحام الألومنيوم مع النحاس المطلي بالنيكل في تجميع الخلايا الكيسية وحزم البطاريات PACK. وهي مناسبة لتوصيل ألسنة بطاريات الألومنيوم بأطراف النحاس المطلي بالنيكل، مما يوفر لحامًا مستقرًا بمقاومة كهربائية منخفضة وسطح لحام نظيف ومسطح.

مجهزة بمولد ذكي رقمي للموجات فوق الصوتية، ورأس لحام فولاذي عالي الصلابة، وأدوات لحام علوية وسفلية مصممة خصيصًا، تدعم الآلة أوضاع اللحام بالوقت والطاقة واللحام المقسم. ويمكن تشغيلها يدويًا بواسطة دواسة قدم أو دمجها في خط تجميع بطاريات آلي من خلال التحكم بإشارات الإدخال/الإخراج.

التطبيقات الرئيسية
آلة لحام المعادن بالموجات فوق الصوتية ACEY-UWM-20-6000 مناسبة لـ:

• لحام ألسنة الألومنيوم للخلايا الكيسية
• توصيلات الألومنيوم بالنحاس المطلي بالنيكل
• لحام أطراف البطاريات
• تجميع وحدات البطاريات
• إنتاج حزم بطاريات الطاقة PACK
• محطات لحام يدوية مستقلة
• خطوط تجميع بطاريات شبه آلية
• خطوط إنتاج بطاريات آلية بالكامل

ميزات المنتج

1. مولد ذكي رقمي للموجات فوق الصوتية
توفر دائرة الجسر الكامل الرقمية بالكامل خرجًا مستقرًا وقدرة لحام قوية. وهي تتضمن تغذية راجعة للطاقة، وتتبعًا تلقائيًا للتردد، وواجهة اتصال RS-485 لمراقبة العملية ودمج خط الإنتاج.

2. أوضاع لحام متعددة
تدعم الآلة وضع الوقت ووضع الطاقة ووضع اللحام المقسم. ويمكن تخزين معلمات اللحام واستدعاؤها، مما يسهل التبديل بين منتجات البطاريات وعمليات اللحام المختلفة.

3. مراقبة منحنى اللحام
يمكن عرض ومقارنة منحنيات الجهد والتيار والطاقة لمساعدة المشغلين على مراقبة أداء اللحام وتقييم استقرار العملية وتحسين معلمات اللحام.

4. رأس لحام عالي الصلابة
يستخدم رأس اللحام هيكلًا فولاذيًا دقيقًا بأعمدة توجيه يتميز بمقاومة جيدة للالتواء. يدعم هذا التصميم الحركة الرأسية السريعة والمستقرة مع الحفاظ على ضغط لحام وتحديد موضع ثابتين.

5. معلمات لحام قابلة للضبط
يمكن ضبط سعة الموجات فوق الصوتية من 10% إلى 100%، بينما يمكن ضبط ضغط اللحام من 0.1 إلى 0.6 ميجا باسكال. يتراوح وقت اللحام النموذجي بين 0.1 و0.8 ثانية، مع نطاق قابل للبرمجة من 0 إلى 60 ثانية.

6. أدوات لحام مخصصة ومتينة
تُصنع أدوات اللحام العلوية والسفلية من فولاذ عالي السرعة مختار وتُعالج باستخدام تقنية المعالجة الحرارية الاحترافية. ويمكن تخصيص أنماط أسطحها وفقًا للمادة والسماكة وعرض اللسان ومنطقة اللحام المطلوبة.

7. تبريد مدمج وحماية أمان
يدعم نظام التبريد المدمج التشغيل المستقر أثناء دورات اللحام المتكررة. كما يتم تضمين الكشف الكهروضوئي لتوفير حماية إضافية حول منطقة اللحام.

8. نتائج لحام موثوقة
في ظل ظروف المواد والعمليات المناسبة، تنتج الآلة وصلات قوية منخفضة المقاومة مع أنماط لحام واضحة وأس surfaces مسطحة. وقد صُممت لتقليل اللحام الزائف، واللحام غير المكتمل، والاختراق الزائد للحام، وتوليد المسحوق، وتشقق اللسان، وتلف الفاصل أو المادة اللاصقة العازلة.

9. تشغيل مرن مستقل أو ضمن خط الإنتاج
يتم التحكم في التكوين اليدوي بواسطة مفتاح قدم، بينما يمكن التحكم في إصدار خط الإنتاج من خلال إشارات الإدخال/الإخراج. كما يسهل هيكله المنفصل النقل والتركيب والصيانة.

10. مصمم لحام ألسنة البطاريات
صُممت الآلة بشكل أساسي للحام صفائح الألومنيوم النقي بصفائح النحاس المطلي بالنيكل في إنتاج الخلايا الكيسية ووحدات البطاريات وحزم البطاريات عالية السعة PACK.

عملية اللحام المدعومة

العملية القياسية الموضحة في المواصفات مخصصة لتوصيل:

تم تصميم المعدات للّحام الانتقالي بطبقة واحدة. تشمل أحجام اللحام النموذجية:

عدد الخلايا المتصلة على التوالي أو على التوازي غير محدود تحديدًا. تعتمد التوافقية أساسًا على مجموعة المواد وأبعاد التبويب وتصميم مساحة اللحام وتخطيط خط الإنتاج.

المواصفات الفنية

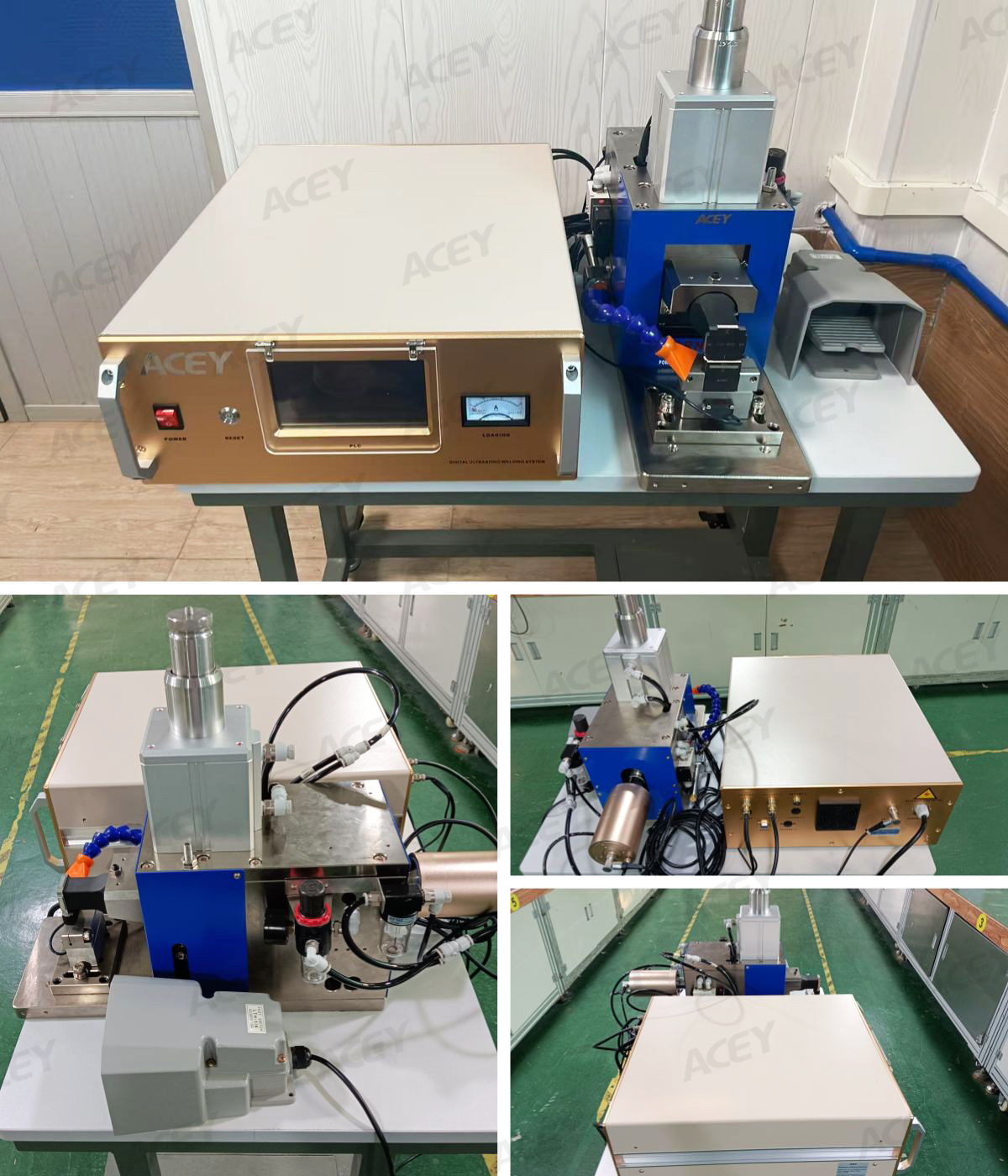

عرض المنتج

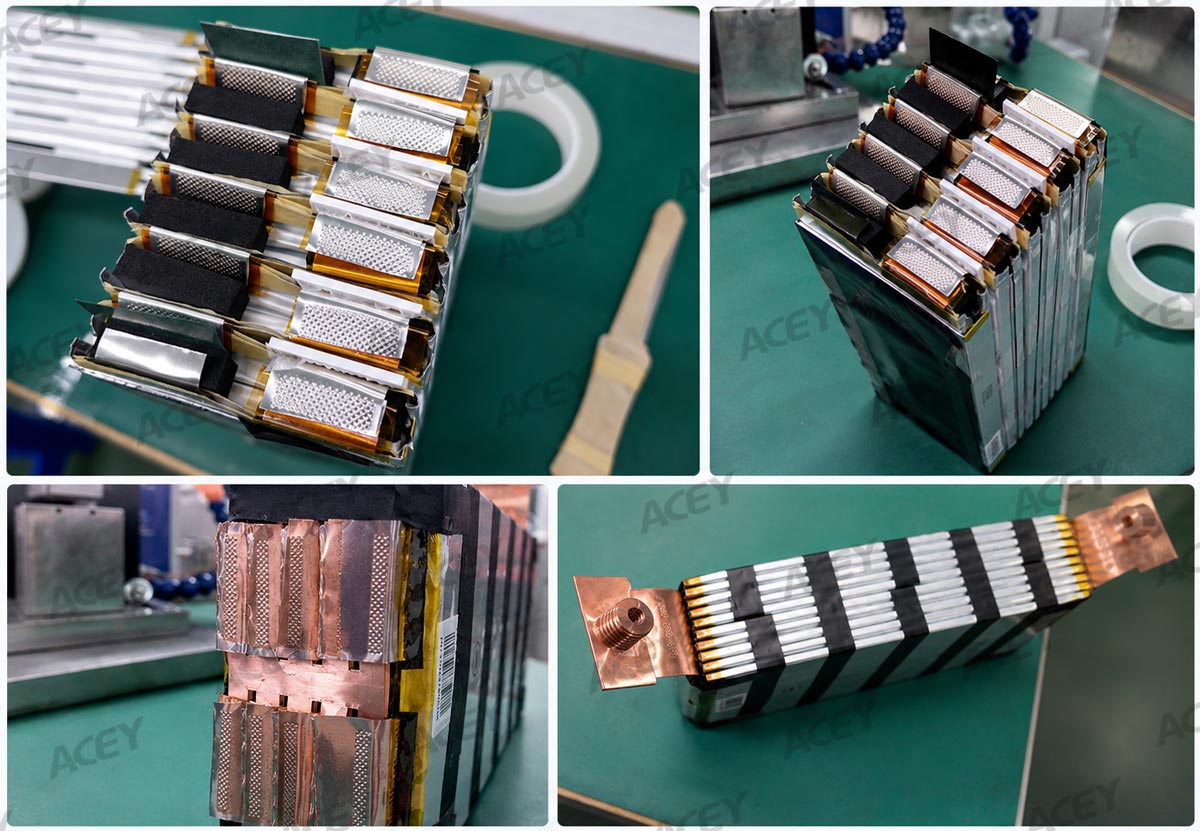

عرض تأثير اللحام

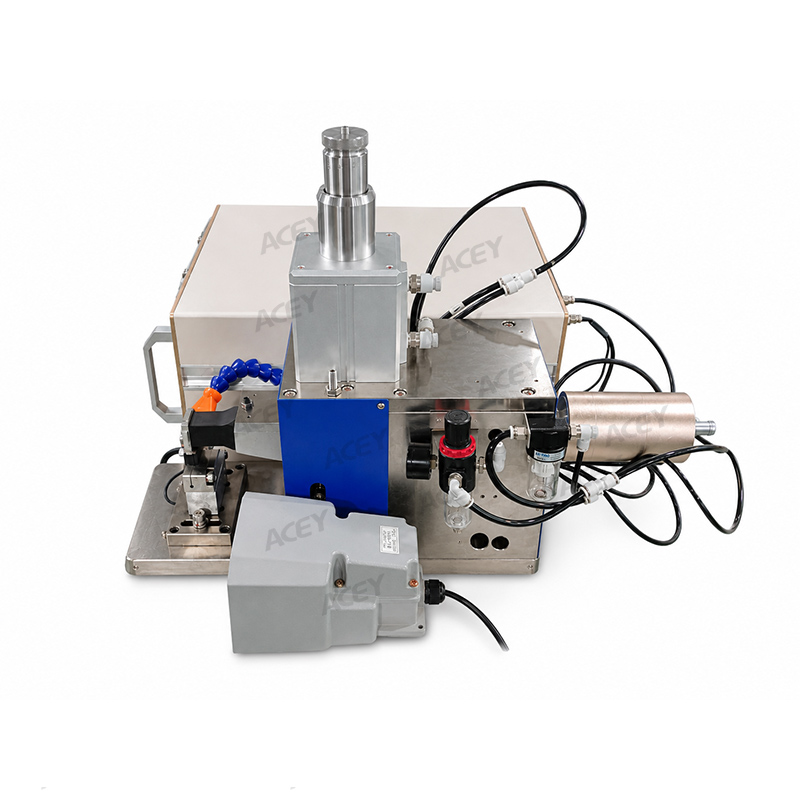

تهيئة الآلة

يتكون نظام اللحام بالموجات فوق الصوتية بشكل رئيسي من:

• مولد الموجات فوق الصوتية الرقمي
• نظام محول الموجات فوق الصوتية
• أداة اللحام العلوية
• أداة اللحام السفلية
• المكونات الهوائية
• رأس لحام عالي الصلابة
• هيكل الآلة
• نظام تبريد مدمج
• مفتاح دواسة للتشغيل اليدوي

العمر التشغيلي لأداة اللحام

أدوات اللحام العلوية والسفلية هي مكونات استهلاكية. قد يختلف العمر الفعلي للأداة وفقًا للمادة الملحومة، والسُمك، وحالة السطح، وضغط اللحام، والسعة، وتردد التشغيل، وحالة الصيانة.

التشغيل ودمج الخط

• التشغيل اليدوي

يتم التحكم في الآلة المستقلة بواسطة مفتاح دواسة. يبلغ مشوار رأس اللحام اليدوي القياسي حوالي 10–15 مم.

• التشغيل ضمن خط آلي

لدمج خط الإنتاج، يمكن التحكم في دورة اللحام من خلال إشارات الإدخال/الإخراج. يمكن تصميم مشوار رأس اللحام بين 25 و45 مم وفقًا لتخطيط خط الإنتاج ومتطلبات المنتج.

• إدارة بيانات العملية

فحص الجودة والقبول

• اختبار التمزق والرابطة المتبقية

يمكن تمزيق الوصلة الملحومة لفحص مساحة الترابط المتبقية والتأكد من الاختراق بين طبقات المعدن.

• اختبار قوة الشد

بالنسبة لحجم لحام مرجعي قدره 25 × 3 مم، يجب أن تكون قوة الشد التدميرية أكبر من 80 نيوتن.

• اللحام التجريبي

توصيات الصيانة
يجب فحص أدوات اللحام العلوية والسفلية بانتظام للتحقق من التآكل وتلوث السطح والتصاق المواد. يجب عدم مواصلة الإنتاج مع أسطح لحام متآكلة بشدة أو ملوثة.

للحفاظ على جودة لحام مستقرة:

• تحقق من معلمات اللحام قبل الإنتاج
• أجرِ لحامًا تجريبيًا كل يوم
• حافظ على نظافة وجفاف الهواء المضغوط
• افحص نظام التبريد بانتظام
• افحص أدوات اللحام بحثًا عن التآكل والمواد الملتصقة
• حافظ على أبعاد المنتجات والمواد بشكل متسق
• أجرِ صيانة أسبوعية للمعدات
• التأكد من حصول المشغلين على التدريب المناسب

الأسئلة الشائعة

1. ما استخدام جهاز ACEY-UWM-20-6000؟
يُستخدم بشكل رئيسي في اللحام بالموجات فوق الصوتية لألسنة بطاريات الألومنيوم مع أطراف النحاس المطلي بالنيكل في إنتاج الخلايا الكيسية ووحدات البطاريات وحزم البطاريات.

2. ما المواد التي يمكن لآلة اللحام بالموجات فوق الصوتية هذه لحامها؟
تم تصميم العملية القياسية للحام صفائح الألومنيوم النقي بسماكة 0.30 ± 0.05 مم مع صفائح النحاس المطلي بالنيكل بسماكة 0.20 ± 0.05 مم.

3. ما أوضاع اللحام المتاحة؟
تدعم الآلة وضع الوقت، ووضع الطاقة، ووضع اللحام المقسم إلى مراحل. يمكن تخزين معلمات اللحام واستدعاؤها للإنتاج المتكرر.

4. هل يمكن دمج الآلة في خط إنتاج آلي؟
نعم. يمكن لإصدار خط الإنتاج الآلي استقبال إشارات التحكم I/O، كما تدعم واجهة RS-485 الاتصال وتكامل بيانات العملية.

5. ما مصدر الطاقة المطلوب؟
تتطلب الآلة مصدر طاقة تيار متردد أحادي الطور بجهد 220 فولت ±10% وتردد 50 هرتز، ومقبس 16 أمبير وتأريضًا موثوقًا.

6. ما مصدر الهواء المضغوط المطلوب؟
يلزم توفير هواء مضغوط جاف ونظيف بضغط يقارب 0.6 ميجا باسكال. يبلغ قطر وصلة أنبوب الهواء القياسية 8 مم.

7. هل يمكن ضبط ضغط اللحام والسعة؟
نعم. يمكن ضبط ضغط اللحام من 0.1 إلى 0.6 ميجا باسكال، بينما يمكن ضبط سعة الموجات فوق الصوتية من 10% إلى 100%.

8. هل يمكن تخصيص أدوات اللحام؟
نعم. يمكن تصميم نمط وأبعاد أداة اللحام وفقًا لمادة اللسان، والسماكة، والعرض، ومنطقة اللحام، ومساحة التركيب المتاحة.

9. كيف يتم فحص جودة اللحام؟
يمكن تقييم الوصلة الملحومة من خلال اختبار التمزق والرابطة المتبقية أو اختبار قوة الشد. بالنسبة لحجم لحام مرجعي يبلغ 25 × 3 مم، تكون قوة الشد المحددة أكبر من 80 نيوتن.

10. ما مدة عمر أدوات اللحام؟
بالنسبة للحام الألومنيوم مع النحاس المطلي بالنيكل، فإن عمر الخدمة المرجعي يزيد عن 50,000 دورة لكل أداة. يعتمد عمر الخدمة الفعلي على المادة ومعلمات العملية وحالة الصيانة.

11. ما الفرق بين الإصدار اليدوي والإصدار المضمن في الخط؟
يستخدم الإصدار اليدوي التحكم بواسطة مفتاح القدم وله شوط رأس قياسي يبلغ 10–15 مم. يستخدم الإصدار المضمن في الخط التحكم I/O ويمكن أن يكون له شوط يتراوح بين 25–45 مم حسب تصميم خط الإنتاج.

12. ما الصيانة المطلوبة؟
يوصى بإجراء لحام تجريبي يومي وفحص منتظم لأدوات اللحام. كما يجب فحص نظام التبريد والمكونات الهوائية وتناسق المواد ومعلمات اللحام بانتظام.
