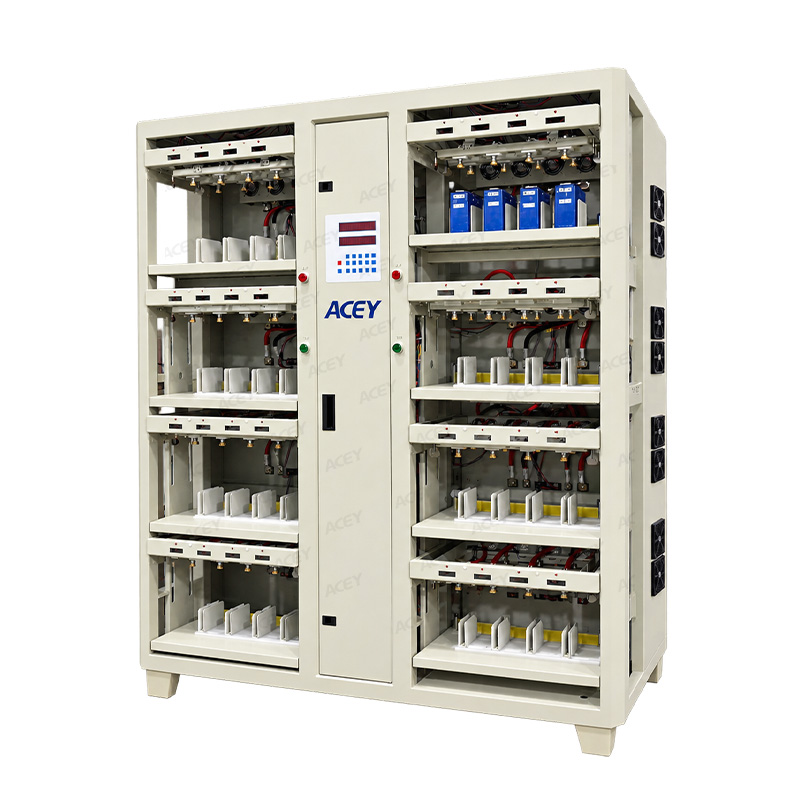

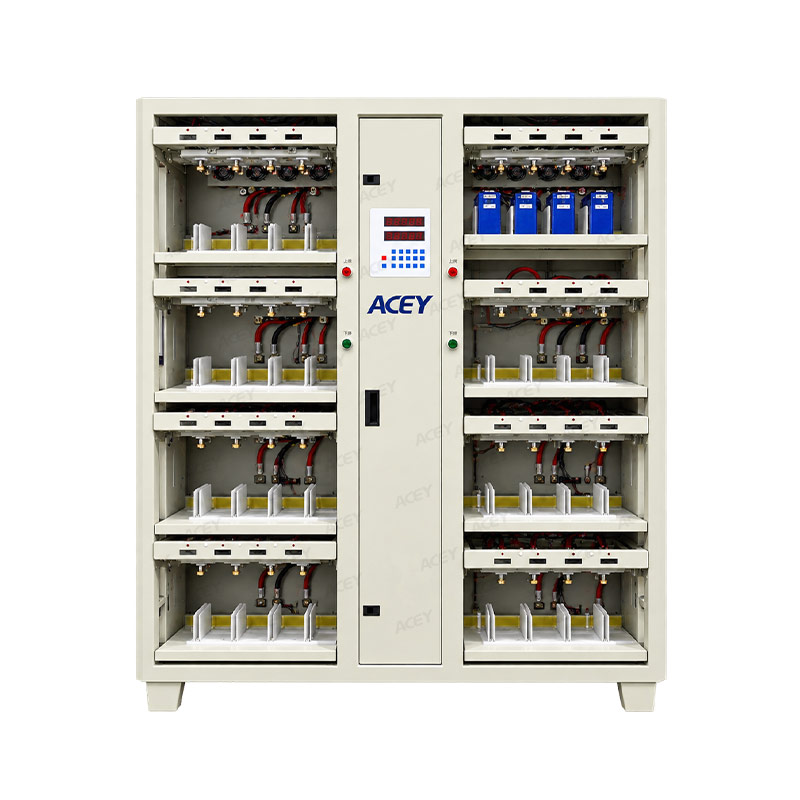

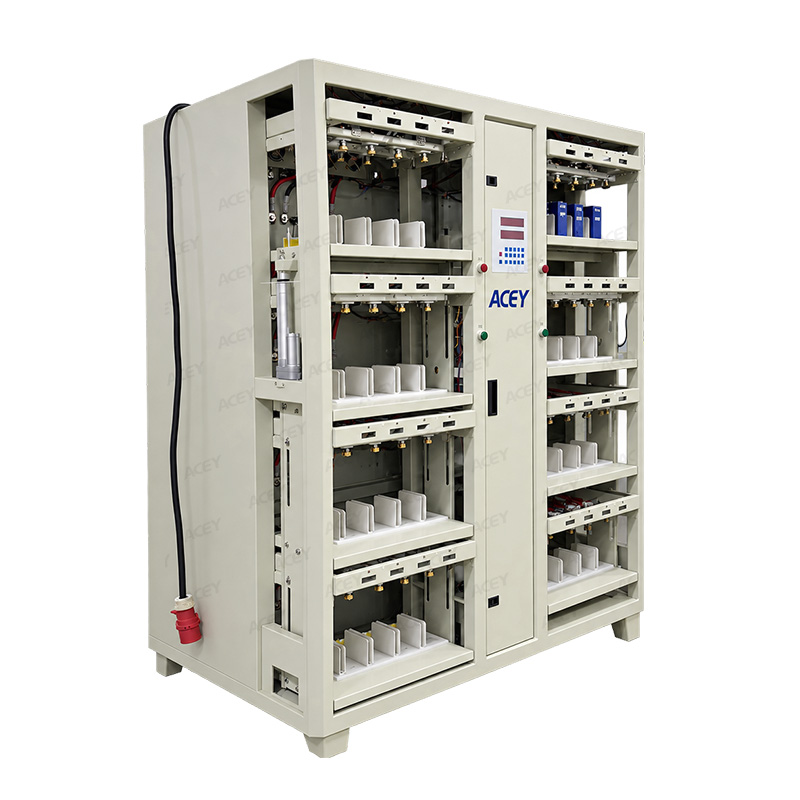

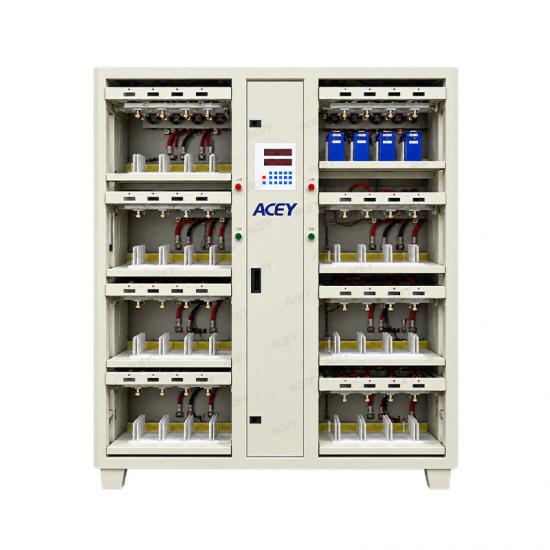

آلة تشكيل وتصنيف سعة البطارية المنشورية 5V 200A

آلة تشكيل وتصنيف سعة البطاريات المنشورية 5V 200A

وصف المنتج

تم تصميم آلة تشكيل وتصنيف سعة البطاريات ACEY-BCT5200-32P لعمليات التشكيل وتصنيف السعة لخلايا بطاريات الليثيوم أيون المنشورية.

تقيس المعدات المعايير الرئيسية مثل جهد البطارية وسعتها أثناء الشحن والتفريغ، ثم تستخدم نتائج الاختبار لتصنيف البطارية وتحليل البيانات وتخزينها ومشاركة بيانات الإنتاج. يتم التحكم في كل قناة بطارية بشكل مستقل ومجهزة بمصدر تيار ثابت وجهد ثابت فردي، مما يسمح للقنوات المختلفة بالعمل دون تداخل مع بعضها البعض.

يمكن التحكم في النظام من خلال برنامج كمبيوتر أو تشغيله عبر لوحة تحكم المعدات. أثناء الاختبار، يمكن عرض جهد البطارية والتيار والوقت والسعة وحالة التشغيل والظروف غير الطبيعية في الوقت الفعلي.

يتم استخدام واجهة اختبار بأربعة أسلاك لقياس كهربائي دقيق، بينما يسهل تصميم النظام المعياري صيانة المعدات.

الميزات الرئيسية

• 32 قناة اختبار مستقلة، مناسبة للتشكيل بالدفعة وتصنيف سعة خلايا بطاريات الليثيوم المنشورية.
• تحتوي كل قناة على دائرة تحكم مستقلة بالتيار الثابت والجهد الثابت لاختبار الشحن والتفريغ المستقر.
• تدعم تيار شحن وتفريغ من 400 مللي أمبير إلى 200 أمبير.
• طريقة الاختبار بأربعة أسلاك تتيح قياساً دقيقاً للجهد/التيار واكتشاف مقاومة التلامس في الوقت الفعلي.
• تدعم الاختبار الذي يتم التحكم فيه بواسطة الكمبيوتر بالإضافة إلى التشغيل من جانب المعدات.
• مراقبة في الوقت الفعلي للجهد والتيار والوقت والسعة وحالة التشغيل لكل قناة بطارية.
• يمكن بدء تشغيل القنوات الفردية أو إيقافها أو إيقافها مؤقتاً أو استئنافها أو حمايتها بشكل مستقل.
• يمكن معايرة دقة تيار الشحن والتفريغ تلقائياً من خلال البرنامج.
• تدعم الحماية من انقطاع التيار الكهربائي واستئناف العمل من نقطة التوقف، مما يسمح باستمرار عمليات الاختبار المتقطعة بعد استعادة الطاقة.
• تدعم مسح الباركود ورمز الاستجابة السريعة (QR-code) لتحديد هوية البطارية وتتبعها.
• يمكن إجراء تصنيف السعة وفقاً للسعة والوقت وجهد الدائرة المفتوحة ومنصة التفريغ ومعايير الاختبار الأخرى.
• تدعم تخزين بيانات الاختبار محلياً، والاستعلام عن البيانات التاريخية، ومنحنيات الاختبار، وتصدير تقارير الدفعات.
• تدعم تخزين قاعدة البيانات وتكامل نظام تنفيذ التصنيع (MES).
• التصميم المعياري يبسط الصيانة اليومية واستبدال المكونات.

حجم خلية البطارية المنشورية المتوافق

آلة تصنيف خلايا الليثيوم أيون ACEY-BCT5200-32P مصممة لخلايا البطاريات المنشورية ضمن نطاق الأبعاد التالي:

مبدأ عمل التغذية الراجعة للطاقة
تستخدم آلة شحن وتفريغ بطاريات الليثيوم ACEY-BCT5200-32P هيكل تحويل طاقة ثنائي الاتجاه لشحن البطارية وتفريغها.

أثناء شحن البطارية، يتم تحويل طاقة التيار المتردد (AC) إلى طاقة تيار مستمر (DC) من خلال مزود الطاقة ثنائي الاتجاه، وتقوم وحدة التحكم في التيار الثابت بشحن البطارية وقياسها.

أثناء تفريغ البطارية، تعمل العملية بشكل عكسي. يتم تحويل طاقة البطارية المفرغة من تيار مستمر (DC) إلى تيار متردد (AC) من خلال نظام تحويل الطاقة ثنائي الاتجاه ويمكن إعادتها إلى نظام توزيع طاقة التيار المتردد.

يسمح تصميم التغذية الراجعة للطاقة هذا بإعادة استخدام طاقة البطارية المفرغة بدلاً من تبديدها ببساطة أثناء عملية الاختبار.

المواصفات الفنية

التطبيقات
يمكن استخدام آلة تشكيل وتصنيف سعة البطارية ACEY-BCT5200-32P 5V 200A في:

• تشكيل خلايا بطارية الليثيوم المنشورية
• تصنيف سعة البطارية
• اختبار شحن وتفريغ البطارية
• اختبار دورة البطارية
• التحقق من السعة
• اختبار أداء الخلية
• فرز وتصنيف البطاريات
• مراقبة جودة الإنتاج
• تتبع بيانات تصنيع البطاريات

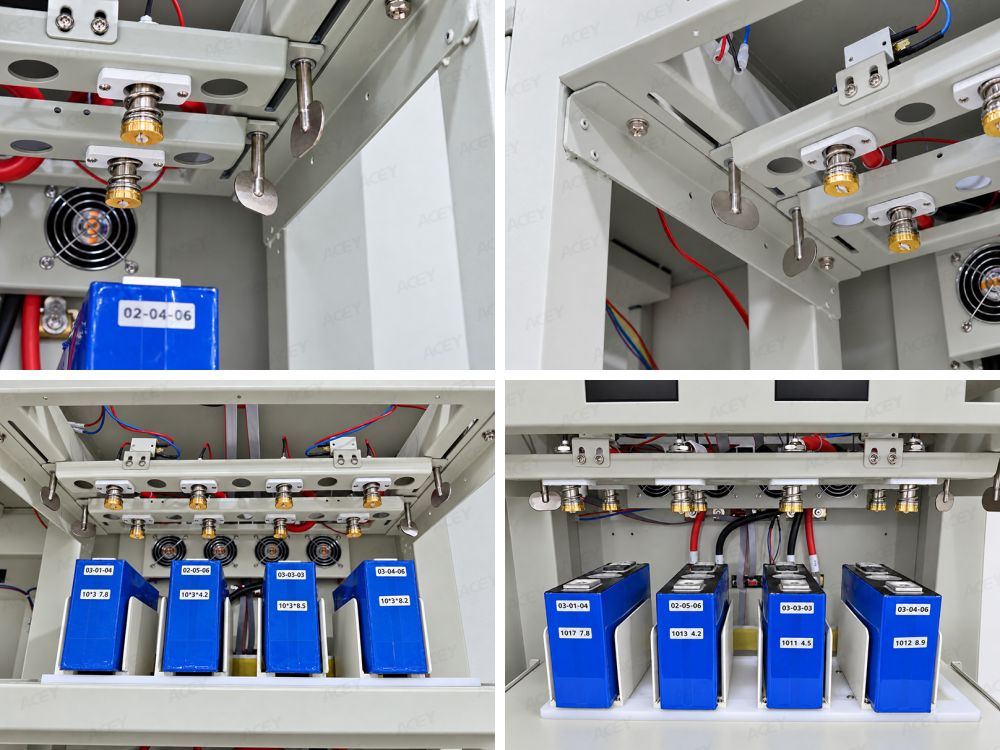

تفاصيل المنتج

الأسئلة الشائعة

* ما هو استخدام آلة تصنيف سعة البطاريات المنشورية ACEY-BCT5200-32P؟
تم تصميم ACEY-BCT5200-32P لتكوين البطاريات، واختبار الشحن والتفريغ، واختبار السعة، والفرز، وتصنيف أداء خلايا بطاريات الليثيوم أيون المنشورية.

* كم عدد خلايا البطاريات التي يمكن لـ ACEY-BCT5200-32P اختبارها في نفس الوقت؟
تحتوي الآلة على 32 قناة اختبار مستقلة، وتتمتع كل قناة بتحكم مستقل في التيار الثابت والجهد الثابت.

* ما هو الحد الأقصى لتيار الشحن والتفريغ؟
تدعم ACEY-BCT5200-32P تيارات الشحن والتفريغ من 400 مللي أمبير إلى 200 أمبير، مع نطاق قياس جهد من 0 إلى 4.95 فولت تيار مستمر.
