آلة لحام بالليزر لحزم بطاريات الليثيوم بقدرة 6000 واط مع هيكل واقٍ ونظام استخراج الأبخرة

آلة لحام بالليزر لحزم بطاريات الليثيوم بقوة 6000 واط مع هيكل واقي ونظام استخراج الأبخرة

وصف المنتج

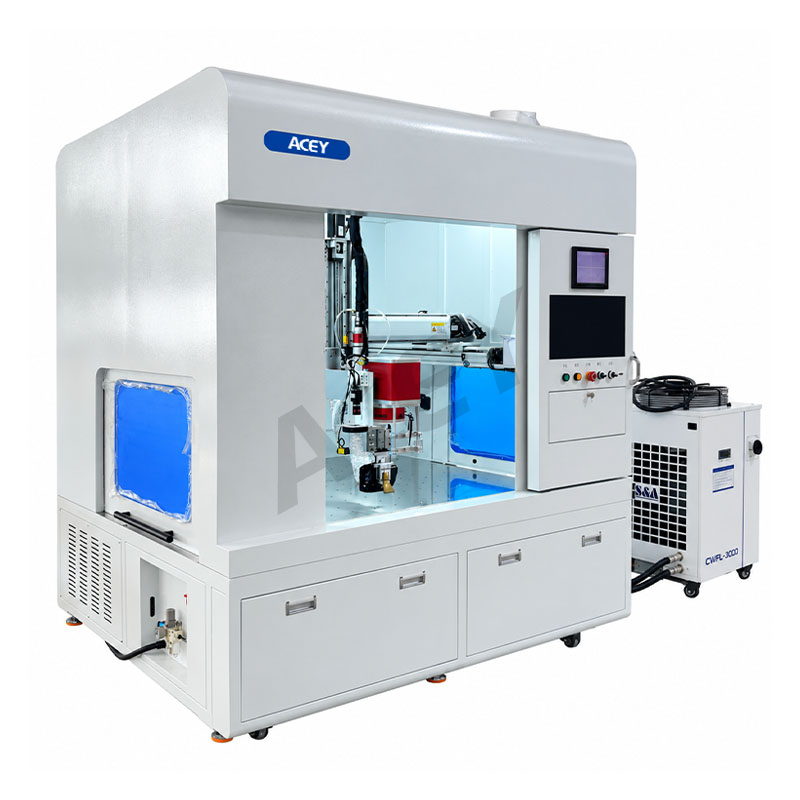

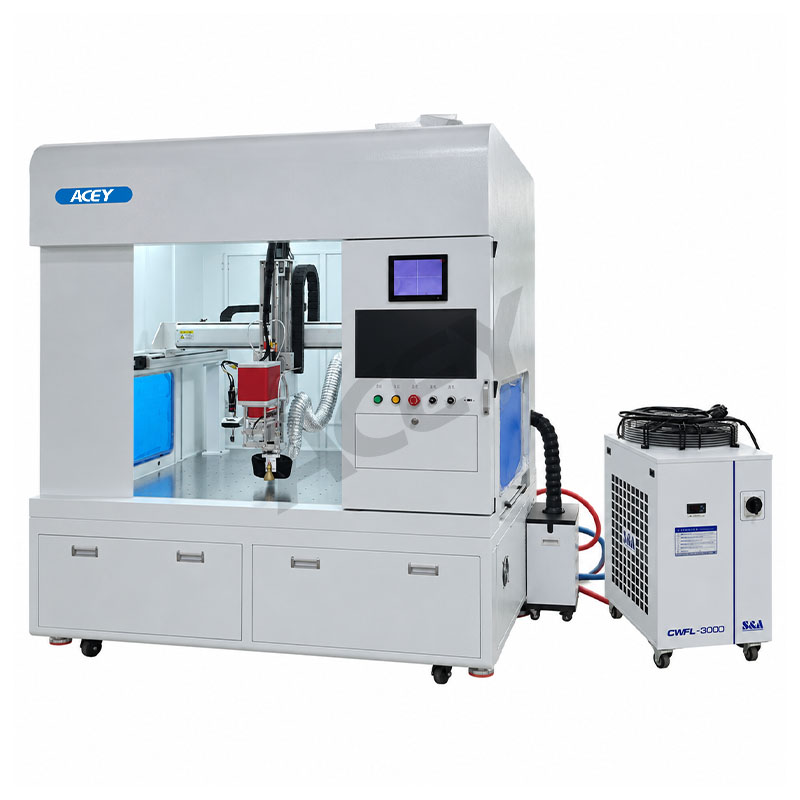

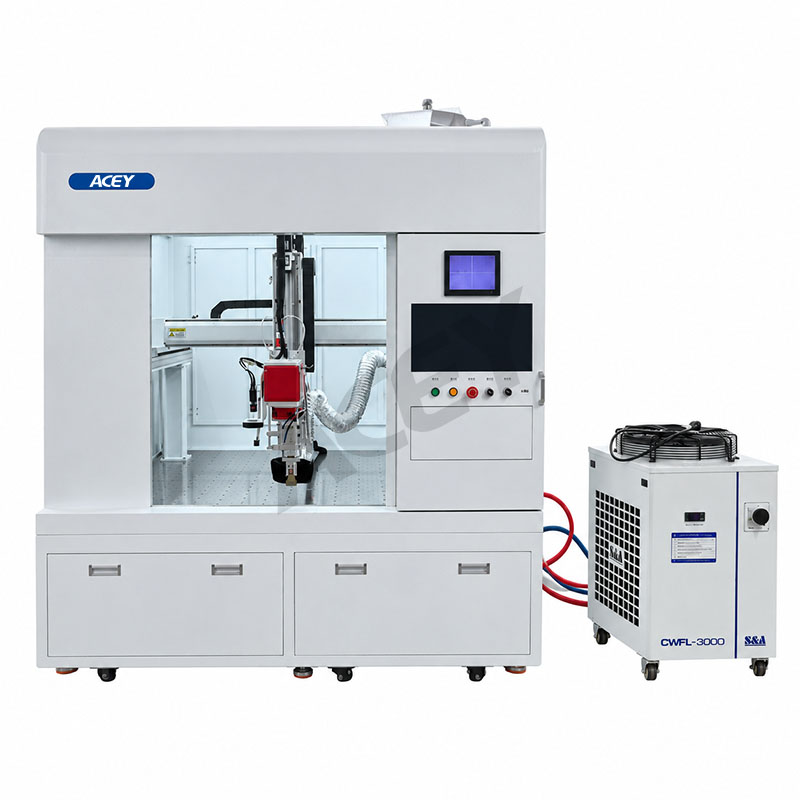

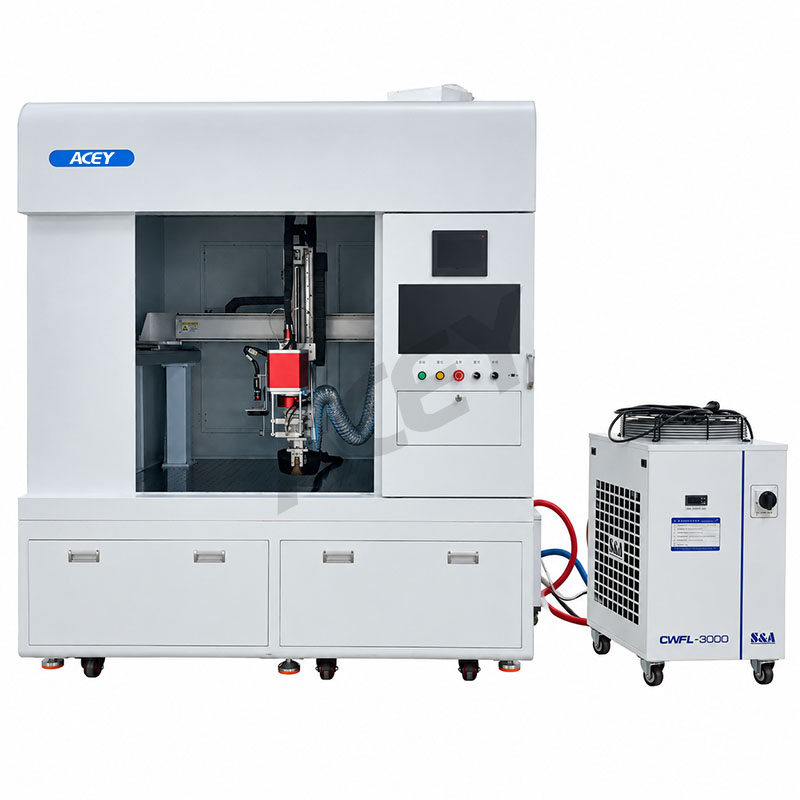

تجمع آلة اللحام بالليزر المغلقة ACEY-LWM6000Z لبطاريات الليثيوم أيون بين منطقة لحام مخصصة مع حركة قابلة للبرمجة وجمع موضعي للأبخرة. يضم الهيكل المخصص منصة القنطرة ويستوعب عناصر التحكم في التشغيل، واجهات العرض، ووصلات الاستخراج. تربط مجاري الهواء منطقة اللحام بوحدة استخراج أبخرة منفصلة.

يوفر ليزر ألياف مستمر بقوة 6000 واط الطاقة لرأس اللحام الجلفانومتر. تقوم القنطرة بتحديد موضع الرأس بين توصيلات البطارية، بينما يوجه الجلفانو الشعاع على طول نمط اللحام المبرمج. يمكن للمشغلين تحرير رسومات اللحام، ضبط إعدادات العمليات، واستدعاء البرامج المحفوظة لمهام الإنتاج المتكررة.

يوفر مراقبة CCD عرضاً مباشراً للإعداد ومراقبة العملية، بينما يساعد تحديد الموضع بالضوء الأحمر في تحديد موقع منطقة اللحام وضبط مسافة العمل. لقد اجتاز النموذج اختبارات السلامة والتوافق الكهرومغناطيسي (EMC) التابعة لجهات خارجية وفقاً للمعايير EN 60204-1 و EN 60825-1 و EN IEC 61000-6-4 و EN IEC 61000-6-2.

أبرز مميزات المنتج

• هيكل آلة مخصص: يضم منصة اللحام، وأجهزة التحكم، ووصلات الاستخراج في محطة عمل مخصصة.

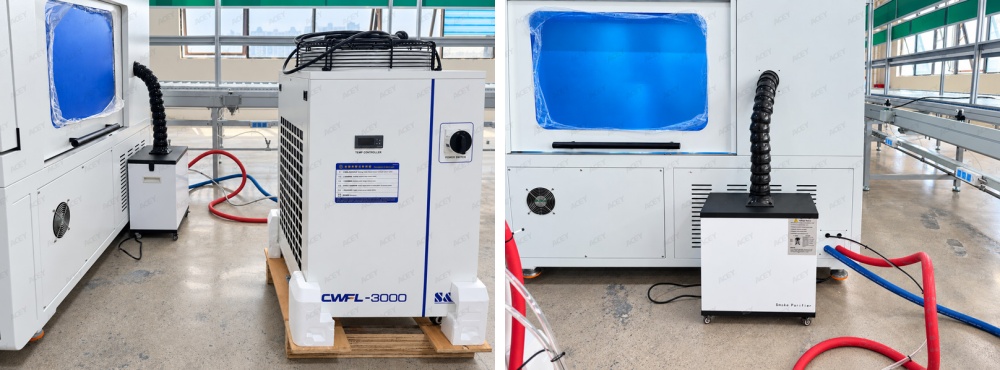

• نظام استخراج الأبخرة: يجمع أبخرة اللحام من خلال مجاري هواء متصلة بوحدة استخراج منفصلة.
• ليزر ألياف بقوة 6000 واط: يدعم التشغيل المستمر والمعدل للحام قضبان التوصيل (الباسبار) وموصلات البطاريات.
• تحديد الموضع محوري XYZ المُدار بالسيرفو: يوفر مدى حركة 1000 × 800 × 400 مم مع إمكانية تكرار تحديد موضع المحاور بحدود ±0.02 مم.
• لحام جلفانو قابل للبرمجة: يكيّف أنماط اللحام مع هندسة الموصل ومنطقة الاتصال المتاحة.
• تخزين برامج اللحام: يحفظ ويستستعي إعدادات العمليات والرسومات لمهام الإنتاج المتكررة.
• مراقبة CCD وتحديد الموضع بالضوء الأحمر: يساعد في إعداد قطعت الشغل، المحاذاة، ومراقبة العملية.
• تكييف مائي وسكين هواء مزدوجة الطبقة: يوفر الإدارة الحرارية وتدفق الهواء عند رأس اللحام.
• اختبارات السلامة والتوافق الكهرومغناطيسي (EMC) من جهات خارجية: تم اختبارها من حيث السلامة الكهربائية، سلامة الليزر، والتوافق الكهرومغناطيسي.


مواد وتطبيقات اللحام
: تدعم الآلة التطبيقات التي تتضمن النحاس، الألومنيوم، الحديد، النيكل ومكونات السبائك المناسبة. استخدامها الأساسي هو لحام قضبان التوصيل المصنوعة من الألومنيوم، قضبان التوصيل النحاسية، وموصلات الانتقال من النيكل في تجميعات بطاريات الليثيوم المنشورية. تعتمد توافقية المواد وإعدادات اللحام على مواصفات الموصل، مادة طرف الخلية، سماكة الطبقة، وتصميم الوصلة.

تشمل التطبيقات النموذجية ما يلي:

• وحدات بطاريات تخزين الطاقة: لحام قضبان التوصيل والموصلات المبرمجة لتجمعات الخلايا المنشورية.
• وحدات بطاريات المركبات الكهربائية: لحام التوصيلات الكهربائية وفقاً لتصميم الوحدة ومتطلبات الوصلات.
• حزم البطاريات الصناعية: لحام التوصيلات المتكررة لمصنعي البطاريات الذين يتعاملون مع تكوينات وحدات مختلفة.
• الموصلات المعدنية: تطبيقات الأجهزة المتوافقة ولحام الموصلات الكهربائية.

المواصفات التقنية

وظائف تحديد المواقع الاختيارية

• قياس المسافة التلقائي: يقيس مستشعر المسافة بالليزر المسافة بين الرأس وقطعة العمل. ثم ينتقل نظام تحديد المواقع إلى مسافة العمل المحددة مسبقًا، مما يساعد على تقليل الضبط اليدوي للتركيز.
• تحديد المواقع البصري التلقائي بكاميرا CCD: يتعرف نظام الرؤية الاختياري على موقع المعالجة ويطبق تعويضًا برمجياً لضبط موضع قطعة العمل. هذه الوظيفة منفصلة عن وظيفة عرض العملية القياسية لرؤية CCD.

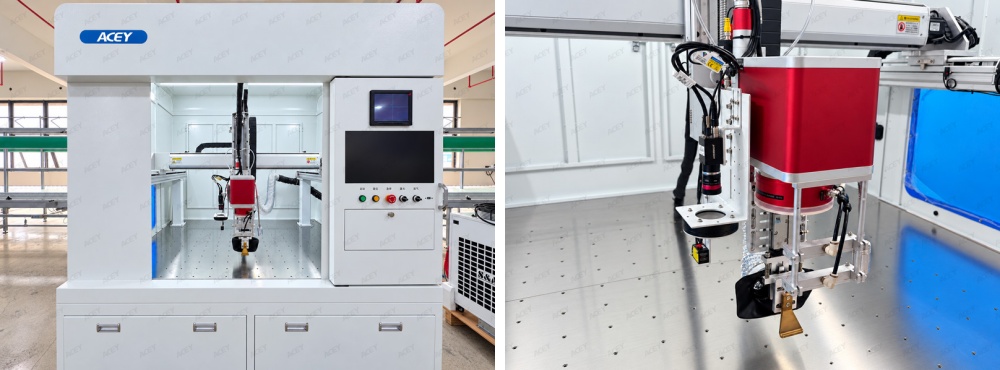

المنتجات العرض

الأسئلة الشائعة

*هل يحدد نظام CCD نقاط اللحام تلقائيًا؟
يوفر مراقبة CCD القياسي عرضًا للعملية بغرض الإعداد والملاحظة. بينما يُعد تحديد الموضع بصريًا تلقائيًا والتعويض البرمجي وظيفتين اختياريتين.

*ما سماكة قضيب التوصيل الشبكي (busbar) التي يمكن لليزر قدرة 6000W لحامها؟
تعتمد قدرة اللحام على مادة قضيب التوصيل الشبكي، والطلاء، وسماكة كل طبقة، وتصميم الطرفية، وأداء الوصلة المطلوب. يجب تقييم عينات ممثلة لتحديد الإعدادات المناسبة للاتصال الفعلي.

*هل يمكن للآلة حفظ برامج لوحدات بطاريات مختلفة؟
نعم. يدعم برنامج اللحام تحرير الرسومات وتخزين بيانات العملية واسترجاعها. يمكن تحديد البرامج المحفوظة للوظائف المتكررة، مع فحص الإعدادات مقارنة بقطعة العمل والتجهيزة المحملة.

*ما المعلومات المطلوبة للحصول على عرض سعر مخصص؟
يرجى تزويدنا بأبعاد الوحدة، وتنسيق الخلية، وتخطيط الطرفية، ومواد وسماكات قضبان التوصيل الشبكية، ورسومات الوصلات، والإنتاج المستهدف، وطريقة التحميل، وتخطيط المصنع. يرجى تضمين متطلبات استخراج الأدخنة، وتحديد الموضع التلقائي، والتكامل مع خط الإنتاج.
