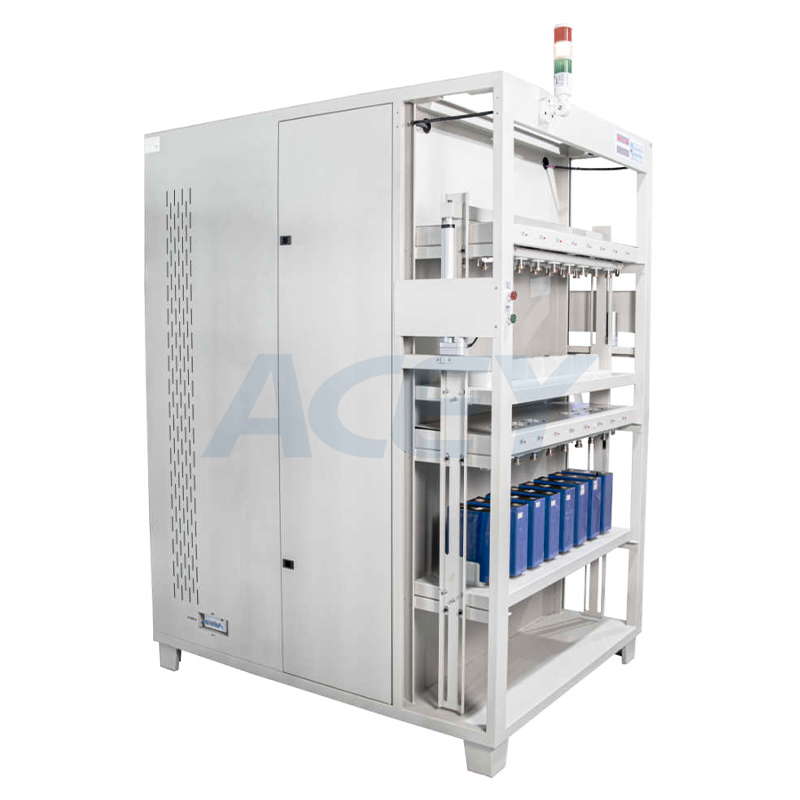

آلة فرز خلايا الليثيوم ذات 16 قناة بقدرة 5 فولت و400 أمبير للبطاريات المنشورية

آلة فرز خلايا الليثيوم ذات 16 قناة بقدرة 5 فولت و400 أمبير للبطاريات المنشورية

وصف المنتج

يُجري جهاز اختبار شحن وتفريغ البطاريات هذا اختبارات شحن وتفريغ متعددة القنوات عالية الدقة لقياس الجهد والتيار والسعة وغيرها من معايير أداء البطاريات. وبناءً على نتائج الاختبار، تُصنّف البطاريات إلى درجات مختلفة، مما يضمن اتساق سعة الخلايا بشكل فعال.

ميزات النظام

1. تحكم مستقل أحادي النقطة: تتميز كل بطارية بمصدر تيار وجهد ثابتين مستقلين تمامًا، مما يضمن تشغيلًا مستقرًا وآمنًا. وتستخدم وحدة تحكم ثنائية القنوات قابلة للبرمجة للتيار والجهد الثابتين.
2. يتم التحكم في الجهاز بواسطة متحكم دقيق STM32، وهو متصل بجهاز كمبيوتر لتشغيله. يمكنه حفظ جميع بيانات الاختبار والمنحنيات، كما يمكن تشغيله مباشرةً عبر لوحة مفاتيح الجهاز لضبط العملية، وإكمال الاختبار، وإجراء الفرز.
3. مراقبة وعرض حالة كل بطارية في الوقت الفعلي. في حال حدوث أي خلل، ستتوقف القناة عن العمل وسيضيء مؤشرها الضوئي.
4. يتميز بخاصية الحماية من انقطاع التيار الكهربائي؛ وعند عودة التيار الكهربائي، يمكنه استئناف عملية العمل الأصلية.
5. يستخدم ترانزستورات تأثير المجال للتحكم في الطاقة، وهو مناسب للبطاريات ذات جهد التفريغ المنخفض، مثل بطاريات فوسفات الحديد الليثيوم.
6. يستخدم واجهة مستخدم رسومية سهلة الاستخدام وواضحة. يعرض في الوقت نفسه بيانات مثل الجهد والتيار والوقت والسعة لكل بطارية، ويمكنه عرض ألوان مختلفة للإشارة إلى حالات التشغيل المقابلة والظروف غير الطبيعية.
7. وظائف برمجية قوية وواجهة سهلة الاستخدام.
8. تضمن واجهة الاختبار ذات الأربعة أسلاك دقة قياس عالية.
9. مفهوم التصميم المعياري لسهولة الصيانة.

وظيفة التغذية الراجعة للطاقة

• عندما يتم شحن البطارية، يقوم مصدر الطاقة ثنائي الاتجاه بتحويل طاقة التيار المتردد إلى طاقة تيار مستمر 14 فولت، وتقوم لوحة التيار الثابت بالتحكم في عملية شحن البطارية ومراقبتها؛
• عندما تبدأ البطارية بالتفريغ، تكون العملية عكس عملية الشحن. تقوم لوحة التيار الثابت أولاً برفع جهد البطارية إلى 15 فولت، ثم يقوم مصدر الطاقة ثنائي الاتجاه بتحويل طاقة التيار المستمر إلى طاقة تيار متردد، والتي يتم تغذيتها مباشرة إلى شبكة توزيع التيار المتردد في المصنع، وبالتالي تحقيق تغذية راجعة للطاقة من تفريغ البطارية.

مواصفات البطارية المتوافقة

• المسافة بين الأطراف: 50-170 مم
• الطول: 90-220 مم
• السماكة: 15-100 مم
• الارتفاع: 80-310 ملم

مواصفات المعدات

عرض المنتج
