جهاز اختبار دورة بطارية الليثيوم أيون ذو تغذية عكسية للطاقة 6 فولت 300 أمبير

يستخدم جهاز ACEY-HRCDS-6V300A-16CH لاختبار عمر الدورة ومراقبة جودة بطاريات أيون الليثيوم، والرصاص-حمض، والكادميوم-نيكل، والنيكل-هيدروجين، وأنواع أخرى من البطاريات. وهو يدعم اختبارات متنوعة مثل اختبار عمر الدورة، والسعة، وخصائص الشحن والتفريغ، واحتباس الشحن، وكفاءة الشحن والتفريغ، وتحمل الشحن الزائد/التفريغ الزائد، والنبض، واختبار ظروف العمل.

علامة تجارية:
ACEY
رقم الصنف.:
ACEY-HRCDS-6V300A-16CH
الامتثال:
CE Certified
ضمان:
One Year warranty with lifetime support
الطلب (موك) :
1 Set
دفع:
T/T
أصل المنتج:
China
المهلة:
7days

مطلوب الان

بيان المنتج

منتجات جديدة

تفاصيل المنتج

جهاز اختبار دورة بطارية ليثيوم أيون ذو تغذية عكسية للطاقة 6 فولت 300 أمبير

بيئة عمل الجهاز

إمداد الطاقة للخزانة بأكملها: تيار متردد 380 فولت ± 10٪، تردد: 50 هرتز ± 5٪.
أقصى قدرة إدخال للخزانة بأكملها: 57.6 كيلوواط (16 قناة)
درجة حرارة التشغيل: 0 درجة مئوية ~ 45 درجة مئوية.
الرطوبة المحيطة: لا تزيد عن 85٪ رطوبة نسبية (بدون تكاثف بخار الماء).
بيئة خالية من الاهتزازات القوية، وغازات التآكل، والغازات القابلة للاشتعال والانفجار.
الدقة: تحويل تناظري إلى رقمي 16 بت.

مواصفات الجهاز

رقم	الفئة	اسم المنتج	موديل المنتج	الكمية	ملاحظات
1	معدات الاختبار	معدات اختبار الشحن والتفريغ	ACEY-HRCDS-6V300A-16CH	16قناة
2	خزانة	خزانة معدات الشحن والتفريغ	/	1 قطعة	افتراضي بدون خط إدخال طاقة
3	كمبيوتر	كمبيوتر	كمبيوتر ديل I5-12500 معالج/ذاكرة 16 جيجابايت/قرص صلب الحالة 256 جيجابايت + قرص صلب 1 تيرابايت/3 منافذ شبكة	1 قطعة	اختياري، يشمل ماوس ولوحة مفاتيح و 21.5 بوصة شاشةة
4	ملحقات	خط اختبار الشحن والتفريغ	/	16قطعة	كل قناة بها مجموعة من خطوط الاختبار بطول 3.5 متر. (يشمل تركيب)
5	ملحقات	مفتاح	TP-LINK TL-SF1008VE	1 قطعة
6	ملحقات	ملحقات الاتصال	خط اتصال/رأس بلوري، إلخ	عدة	للاتصال
7	ملحقات	فلاشة USB	16 جيجابايت	1 قطعة	يحتوي على برنامج الاختبار إلخ.
8	ملحقات	ملف	/	1 قطعة	تقرير الاختبار، قائمة التعبئة، إلخ

ميزات المنتج

دعم التيار متعدد النطاقات:0.05 أمبير-50 أمبير (دقة ≤0.03٪FS)، 50 أمبير-200 أمبير (دقة ≤0.03٪FS)، 200 أمبير-300 أمبير (دقة ≤0.03٪FS).
أدنى جهد تفريغ:-6 فولت.
موثوقية عالية، ضوضاء منخفضة، وكثافة طاقة عالية، مما يجعلها مرنة للاستخدام في المختبر.
تغذية عكسية للطاقة (كفاءة شبكة مثالية 70٪):نوع التغذية العكسية للطاقة، كلا من الشحن والتفريغ فعالان من حيث الطاقة، مما يوفر تكاليف الكهرباء بشكل كبير ويقلل من نفقات تكييف الهواء الناجمة عن تبديد الحرارة.
مراقبة مقاومة اتصال التركيب:يمنع مشاكل السلامة الناجمة عن سوء اتصال المحطات أو الأكسدة مع مرور الوقت.
شحن CCCV:انتقال سلس أثناء عملية الشحن بدون أي زيادة في الجهد أو التيار، مما يمنع بشكل فعال تركيز الحرارة بسبب تيارات الذروة، والتي قد تؤدي إلى تساقط مسحوق الأقطاب الكهربائية، أو ماس كهربائي صغير، أو تأثيرات الجزيرة، أو الشحن الزائد، مما يؤدي إلى تشغيل آليات الحماية لوحة الدوائر المطبوعة.
أخذ عينات ثابت ودقيق للتيار والجهد:يستخدم وحدات تحويل تناظري إلى رقمي/رقمي عالية الدقة وعالية النطاق الديناميكي، مما يضمن دقة عالية في أخذ عينات الجهد واستقرارًا طويل الأمد.
وظيفة حماية الحمل الديناميكي DL:تحمي البطاريات بشكل فعال أثناء الشحن والتفريغ، مما يمنع الشرارات وتجنب زيادة التيار الناجمة عن الموصلات السائبة، وبالتالي حماية مكونات البطارية مثل ترانزستورات التأثير الميداني والصهارات.
وظيفة تثبيت الجهد:أثناء الشحن، يثبت الجهد عند مستوى آمن في حالة تنشيط حماية البطارية أو حدوث أعطال في الجهاز، مما يمنع تلف البطارية أو لوحة حماية البطارية.
حماية ECD & EVD:يتجنب ويكتشف البطاريات التي تنشط الحماية في ظل ظروف غير مؤهلة، مما يوقف الشحن أو التفريغ قبل الأوان.
ميزات برمجية غنية:تشمل "اختبار محاكاة ظروف العمل" و "اختبار الشحن والتفريغ"، مقترنة بمنصة برمجيات تحليل بيانات احترافية، مما يتيح تحليل البيانات بسرعة أثناء اختبارات البحث والتطوير. يدعم اختبار محاكاة ظروف العمل استيراد ملفات الظروف (بصيغة Excel، أو وضع الوقت والتيار، أو وضع الوقت والطاقة) للتحقق من الاختبار على مستوى الميلي ثانية.
دعم التحكم في الأجهزة الخارجية:يتحكم في الأجهزة مثل غرف البيئة أثناء الاختبار، مع حفظ البيانات ذات الصلة معًا لتلبية متطلبات اختبار البطارية (اختياري، بروتوكولات خارجية مطلوبة).
وظيفة معايرة السعة:يحدد سعة تفريغ خطوة محددة كمعيار لظروف الحكم على التيار والسعة في اختبارات الدورة المختلفة.
دعم اختبار إعادة شحن سعة RSOC:يستخدم سعة الشحن/التفريغ من الدورة السابقة (أو السعة التراكمية من الخطوات السابقة) كمعيار لتحديد ظروف الحكم على السعة في الخطوة التالية.
وظيفة SOC السعة التراكمية (آلة حاسبة AH):تحسب السعة التراكمية في الوقت الفعلي بناءً على السعة المحددة للخلية، وتعمل كشرط حكم على الخطوة.
تصدير تلقائي لملف Excel لقناة واحدة:يحدد عقد زمنية ذات صلة/مسارات تصدير لإنشاء ملفات Excel تلقائيًا للقناة المقابلة.
وظيفة إحصاءات البيانات:تشمل إحصاءات البيانات عبر الإنترنت والتاريخية.

معلمات المنتج

رقم	البند		ACEY-HRCDS-6V300A-16CH
1	القنوات الرئيسية		4 قنوات/وحدة
2	وضع عمل القناة		مستقل تمامًا.
3	وضع عمل القناة الرئيسية		شحن: CC، CV، CCCV، بدون تأثير جهد أو تيار عند الانتقال من CC إلى CV.
			تفريغ: CD، CP، CR، DCCV.
			اختبار ثابت، اختبار نبضي، اختبار ظروف العمل، اختبار DCIR.
	شرط إيقاف اختبار القناة الرئيسية		الوقت، إجمالي الجهد، إجمالي التيار، السعة، -ΔV، جهد الخلية، RSOC، إلخ.
4	جهد القناة الرئيسية	نطاق اختبار القناة الواحدة	-6 فولت ~ 6 فولت
		أدنى جهد تفريغ	-6 فولت (جهد منفذ الجهاز)
		الدقة	≤0.03٪FS (@25 درجة مئوية ±10 درجة مئوية)، ≤0.1٪FS (@0-15 درجة مئوية، 35-45 درجة مئوية)
		الدقة	1 مللي فولت
	تيار القناة الرئيسية	نطاق اختبار القناة الواحدة	±300 أمبير
		أدنى تيار خرج	50 مللي أمبير
		الدقة	50 مللي أمبير--50 أمبير: 0.05٪FS (@25 درجة مئوية ±10 درجة مئوية)
			50 أمبير--200 أمبير: 0.05٪FS (@25 درجة مئوية ±10 درجة مئوية)
			200 أمبير--300 أمبير: 0.05٪FS (@25 درجة مئوية ±10 درجة مئوية)
		الدقة	1 مللي أمبير
		وقت استجابة بدء التيار	<4 مللي ثانية (0٪FS ~ 100٪FS)
	الوقت	الدقة	10 مللي ثانية
	درجة الحرارة الإضافية (اختياري)	النطاق	-20 درجة مئوية ~ 100 درجة مئوية
		الدقة	±1 درجة مئوية (0 درجة مئوية ~ 70 درجة مئوية)
		الدقة	0.1 درجة مئوية
	الطاقة	قوة الإخراج	قوة عمل مستمرة لقناة واحدة 1800 واط
		الثبات	±0.1٪FS
5	الاتصال		شبكة محلية (LAN)
6	برنامج التحكم		يدعم حماية البيانات عند انقطاع التيار، واستمرار الاختبار بسبب انقطاع التيار أو الإيقاف اليدوي وتعديل معلمة الخطوة عبر الإنترنت.
			يمكن للمستخدمين ضبط شرط الحماية، بما في ذلك الحد الأدنى للجهد، والحد الأقصى للجهد، والحد الأدنى للتيار، والحد الأقصى للتيار، إلخ.
			يمكن للمستخدمين ضبط شرط حماية القناة الإضافية، بما في ذلك الحد الأدنى للجهد، والحد الأقصى للجهد، والحد الأقصى لدرجة الحرارة، والحد الأدنى لدرجة الحرارة.
			وقت الدورة	أقصى 9999
			خطوة قابلة للبرمجة	أقصى 9999
			حلقة متداخلة	أقصى 10 طبقات
			نطاق وقت الخطوة	بدون حدود، يدعم س، د، ث
			تسجيل البيانات	أقصى وقت تسجيل:≤20 مللي ثانية، جهد ≤0.1٪FS، تيار ≤0.1٪FS
			ميزة البرنامج	كل خطوة لها مخرج واحد أو أكثر
7	عرض البيانات		قائمة الدورات	رقم الدورة. سعة الشحن/التفريغ، والكفاءة، والطاقة، ومتوسط الجهد، إلخ.
			قائمة العمليات	رقم العملية، ووضع العمل، ووقت العملية، والسعة، والطاقة، وDIR، ومتوسط الجهد، وجهد القطع، والتيار القاطع، إلخ.
			قائمة التفاصيل	رقم السجل، ووقت النظام، والوقت التراكمي، والجهد، والتيار، والطاقة، وقوة، ودرجة حرارة الخلية، إلخ.
8	تصدير البيانات		يمكن تصدير البيانات كملفات EXCEL، أو TXT، أو مخطط. يوفر كفاءة الشحن والتفريغ، ومنحنى الشحن والتفريغ، والجهد، والسعة، ومنحنيات الخصائص التيار-الوقت، إلخ.
9	حفظ البيانات		حفظ كملفات
10	نوع المنحنيات		إحداثي X: إجمالي الوقت، سعة الشحن والتفريغ، ووقت الدورة، والجهد، والتيار، والسعة.
			إحداثي Y: إجمالي الجهد، والتيار، والسعة، والطاقة، ودرجة حرارة الخلية (اختياري)، ونهاية سعة الشحن والتفريغ، إلخ.
11	حماية البرنامج		حماية بيانات انقطاع التيار، استئناف الاختبار بعد انقطاع التيار، OVP، ODP، OCP، UCP، OTP، حماية السعة، حماية اتجاه الجهد غير الطبيعي، حماية اتجاه التيار غير الطبيعي، حماية تقلب التيار غير الطبيعي، حماية تقلب الجهد غير الطبيعي، حماية معدل زيادة جهد الشحن غير الطبيعي، حماية معدل انخفاض تيار التفريغ غير الطبيعي.
	الحماية المادية		حماية انقطاع التيار، والدائرة المفتوحة، وقصر الدائرة. حماية الاتصال العكسي أو الخاطئ، OCP، OVP، OTP، حماية اتصال التركيب غير الطبيعي.
	وظيفة التحذير		إيقاف التشغيل تلقائيًا في حالات الطوارئ، والإغلاق عند انقطاع التيار، والاتصال والفصل التلقائي للحمل.
12	مسح الباركود		يدعم بدء المسح الضوئي للباركود وربط بيانات الاختبار، وتصنيف البطاريات بسرعة ودقة. يدعم وظائف إدارة قاعدة بيانات البطاريات التفصيلية، ويربط معلومات البطارية بقاعدة بيانات بيانات الاختبار، مما يسهل إدارة نظام قاعدة البيانات.
13	منافذ أخذ العينات		أخذ عينات رباعي الأقطاب. أنف نحاسي أو تركيب آخر.
14	استهلاك الطاقة		تغذية عكسية لقوة التفريغ إلى الشبكة
15	طريقة التبريد		تبريد بالمروحة القسرية
	الضوضاء		أقل من 70 ديسيبل
	درجة الحماية		IP20
16	الإصلاح		هيكل نمطي. يمكن استبداله أو إصلاحه بقطع غيار.
17	تحديث البرنامج		توفير خدمات ترقية برامج منتظمة حتى يصبح الجهاز غير متوافق مع الأجهزة.

مواصفات الجهاز

مقاس الخزانة	6008001980 مم
الوزن	≤30كجم
عدد القنوات	16 قناة

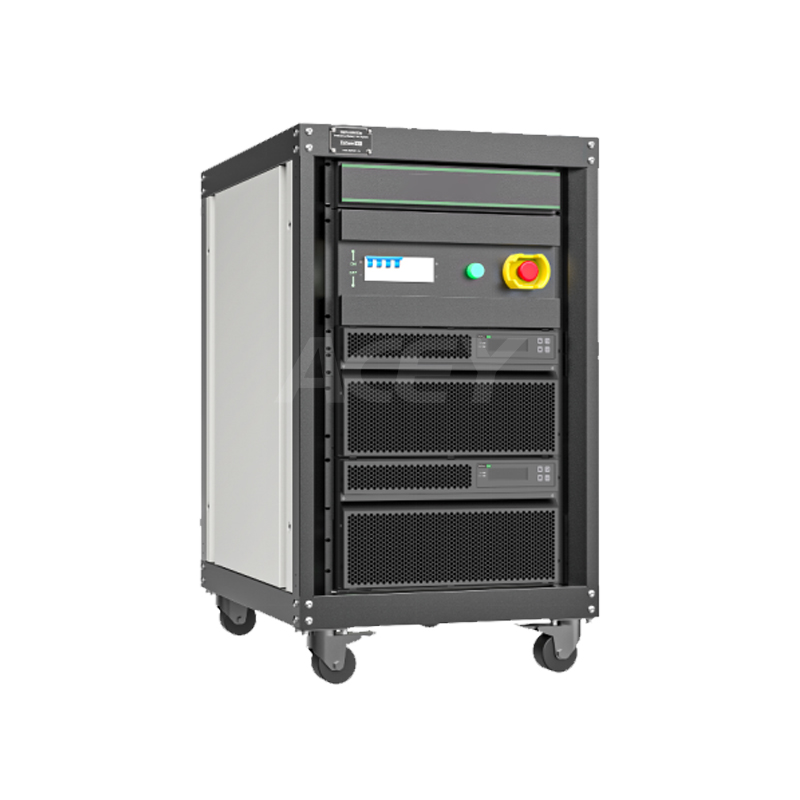

ملاحظة: الصورة أعلاه مرجعية فقط، يخضع للنوع!
