آلة اللحام النقطي ACEY-10000T هي حل لحام نقطي مدمج بنظام جسرية، مصمم لإنتاج حزم البطاريات بكميات صغيرة، وإنشاء النماذج الأولية، وتجهيز العينات، مع قدرة لحام ترانزستور بقوة 10000 أمبير ومراقبة ذكية لعملية اللحام.
علامة تجارية:
ACEYرقم الصنف.:
ACEY-10000Tالامتثال:
CE Certifiedضمان:
One-year warranty with lifetime supportالطلب (موك) :
1 setدفع:
T/Tأصل المنتج:
Chinaالمهلة:
7-35 daysACEY 10000A آلة لحام البقعة القنطرية للحام حزم البطاريات
وصف المنتج

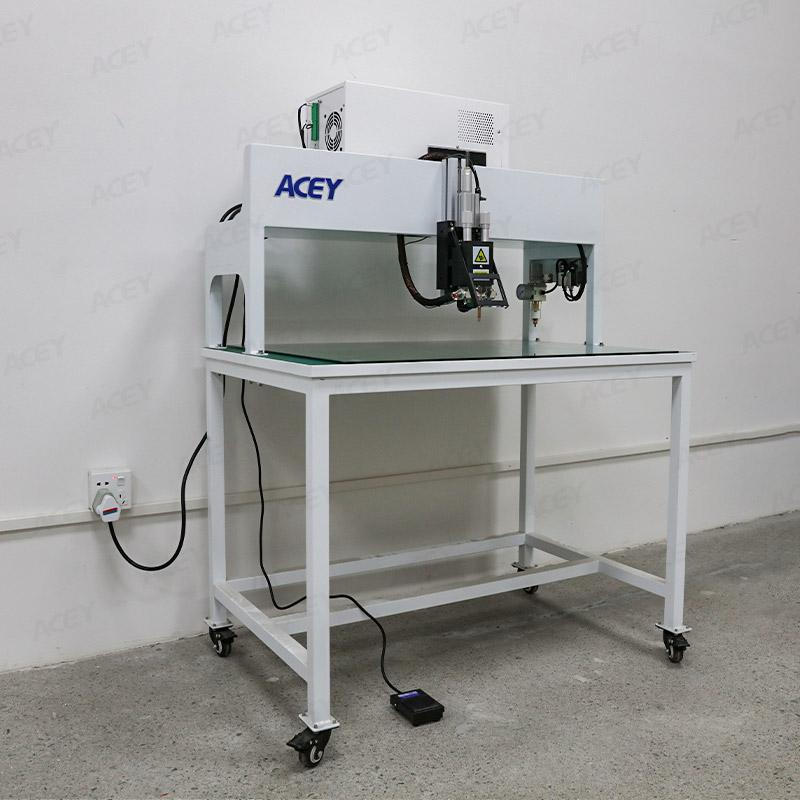

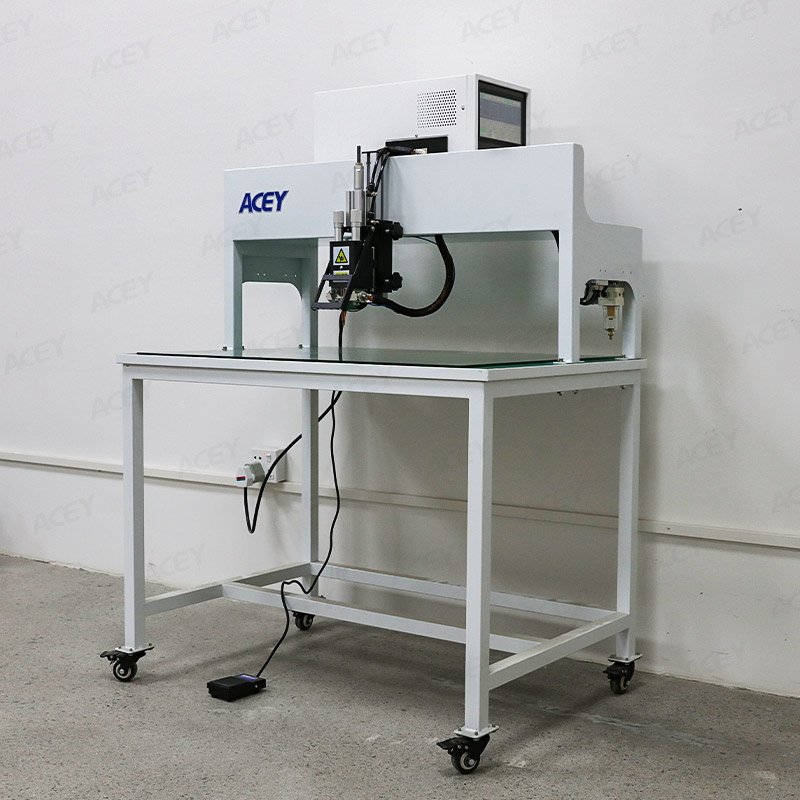

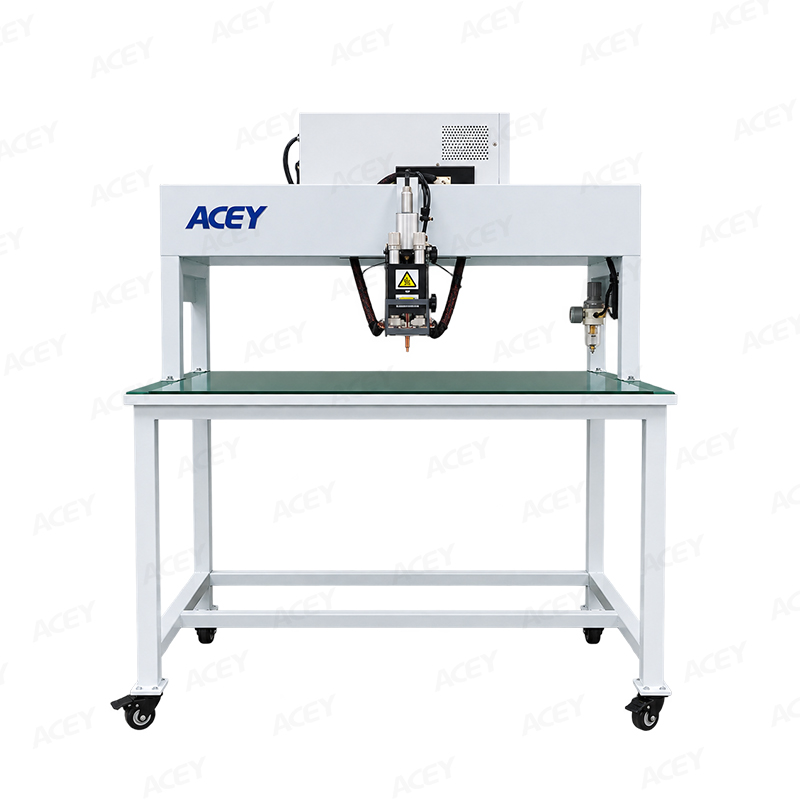

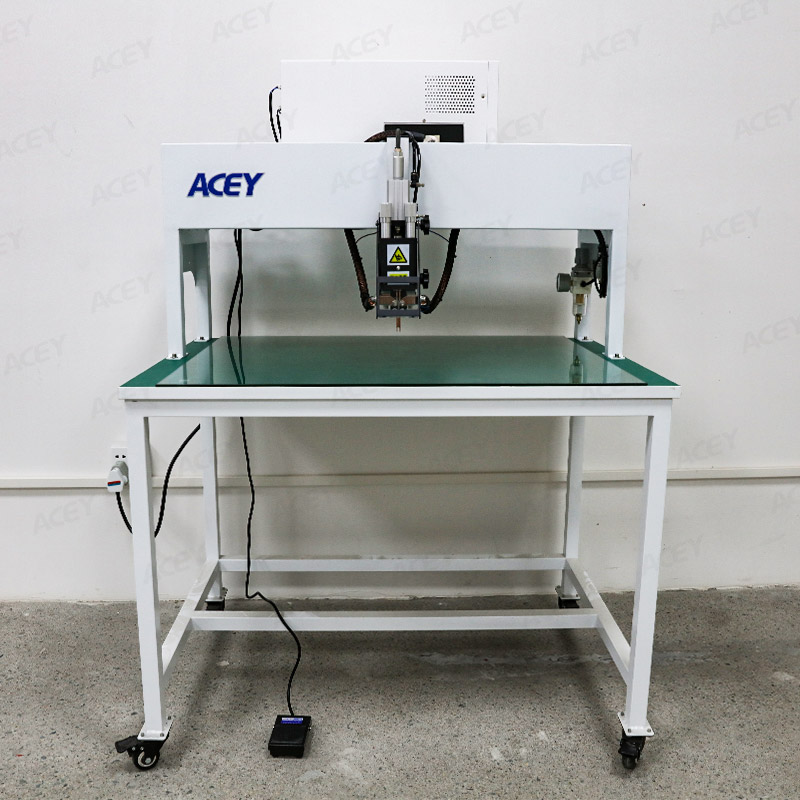

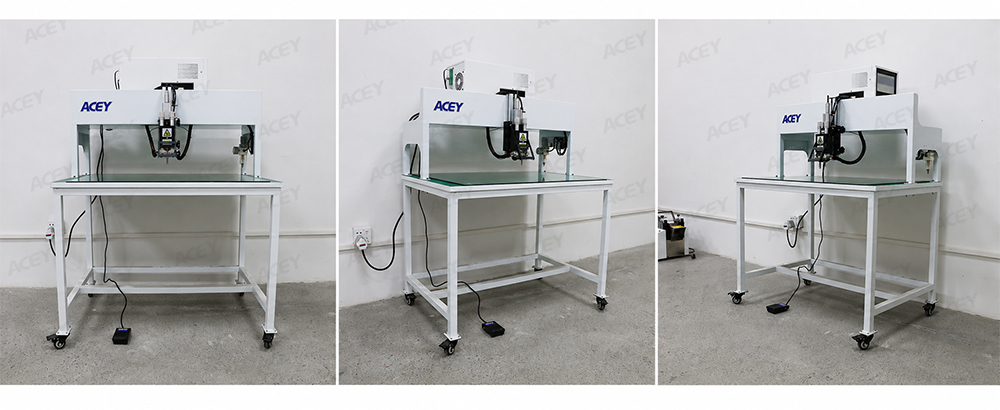

تم تصميم آلة اللحام النقطي القنطرية ACEY-10000T للحام حزم البطاريات الأسطوانية، مما يجعلها مناسبة لتصنيع النماذج الأولية لحزم البطاريات، وإعداد العينات، والبحث والتطوير، والإنتاج بكميات صغيرة. يوفر هيكلها القنطري المفتوح منطقة عمل مرنة لتكوينات حزم البطاريات الأسطوانية المختلفة وتخطيطات اللحام.
مزودة بمنصة تحكم ذكية معيارية بمستوى صناعي ومصدر طاقة لحام بالترانزستور بقدرة 10000A، توفر الآلة لحامًا نقطيًا مستقرًا وفعالًا. يمكن للنظام مراقبة وتسجيل ظروف اللحام، بما في ذلك تتبع اللحام، والتناثر، واللحامات الوهمية، واللحامات الضعيفة، واللحامات المفقودة، مع وظائف إنذار للحالات غير الطبيعية.
إن آلة لحام الليثيوم يمكن تهيئتها برؤوس لحام هوائية أو كهربائية وفقًا لمتطلبات لحام الخلايا الأسطوانية وحزم البطاريات المختلفة. تم تصميمها للتشغيل المرن، وهي مناسبة بشكل خاص للعملاء الذين يحتاجون إلى تطوير أو اختبار أو إنتاج حزم بطاريات أسطوانية بكميات صغيرة.

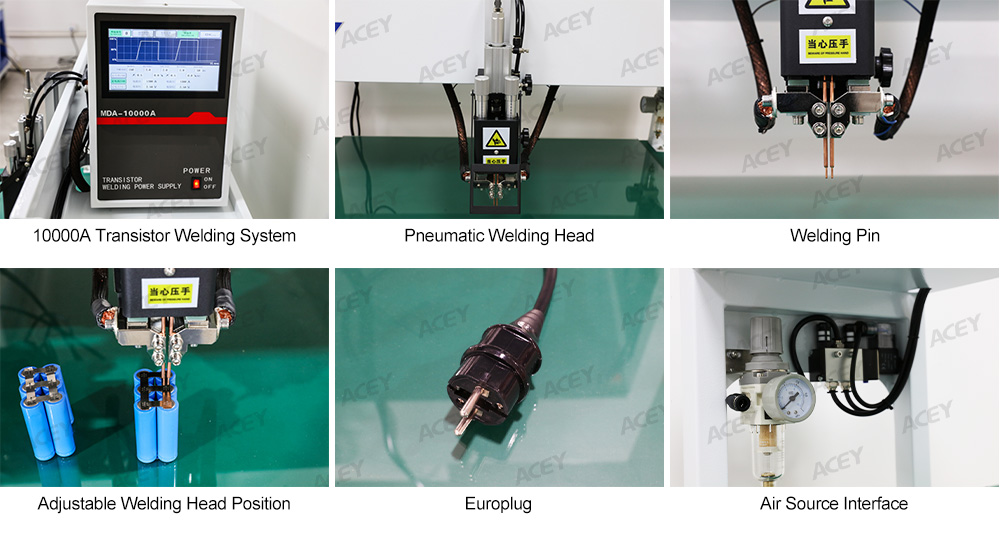

الميزات الرئيسية وتفاصيل الآلة
*تيار لحام 10000A
نظام لحام بالترانزستور عالي التيار
*مواد النيكل بسماكة 0.08–0.3 مم
يدعم الفولاذ المطلي بالنيكل والنيكل النقي
*لخلايا البطاريات الأسطوانية
18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140
*مراقبة اللحام الذكية
كشف التناثر واللحام الوهمي واللحام الضعيف واللحام المفقود
المواصفات الرئيسية
| نوع المعدات | آلة اللحام النقطي القنطرية |
| التطبيق | لحام حزم البطاريات الأسطوانية |
| تيار اللحام | 10000 A |
| مصدر طاقة اللحام | آلة لحام بالترانزستور |
| طريقة التحكم | مفتاح القدم |
| رأس اللحام | هوائي / كهربائي |
| مراقبة اللحام | تتبع اللحام، التناثر، اللحام الوهمي، اللحام الضعيف، اللحام المفقود |
| طريقة التبريد | تبريد بالهواء القسري |
| القدرة الإجمالية | ≤1.5 kW |
| مصدر الطاقة | 220V / 380V، 50Hz/60Hz |
| الأبعاد | حوالي 900 × 650 × 1220 مم |
| الوزن | حوالي 59 كجم |
لماذا تختار آلة لحام النقاط للبطاريات الأسطوانية هذه؟
مراقبة ذكية للحام البطاريات الأسطوانية
تم تجهيز الآلة بمنصة تحكم ذكية معيارية بمستوى صناعي تراقب عملية اللحام وتسجل حالات اللحام غير الطبيعية.
*تتبع اللحام
يتتبع عملية اللحام للمساعدة في ضمان معالجة نقاط اللحام وفقًا للتسلسل المطلوب.
*اكتشاف تناثر اللحام
يراقب تناثر اللحام غير الطبيعي ويوفر إنذارًا عند اكتشاف حالة غير طبيعية.
*اكتشاف اللحام الزائف
يساعد في تحديد عمليات اللحام التي قد لا تكون نتيجة اللحام المتوقعة قد تحققت فيها بشكل صحيح.
*مراقبة اللحام الضعيف
يراقب حالات اللحام غير الطبيعية المحتملة التي قد تؤدي إلى أداء لحام غير كافٍ.
*اكتشاف اللحام المفقود
يساعد في تحديد نقاط اللحام الفائتة ويقلل من خطر عدم اكتمال لحام حزمة البطارية.
*الإنذار والتسجيل
يمكن تسجيل حالات اللحام غير الطبيعية والإبلاغ عنها من خلال النظام لفحص المشغلين وإدارة العمليات.

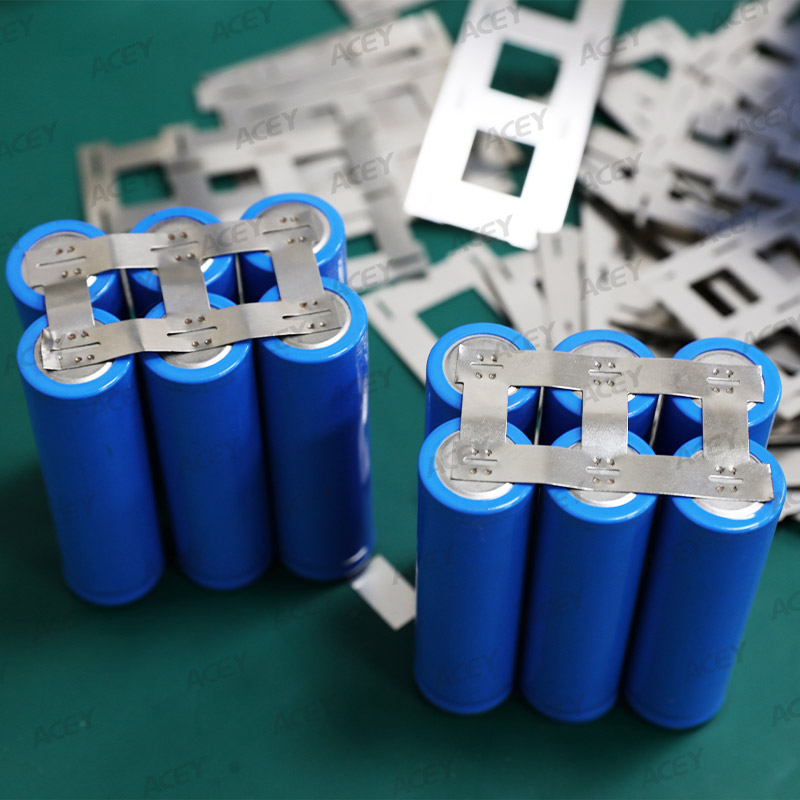

تطبيقات البطاريات الأسطوانية
الخلايا الأسطوانية المدعومة
18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140
التطبيقات النموذجية
الأدوات الكهربائية · الدراجات الكهربائية · السكوترات الكهربائية · محطات الطاقة المحمولة · أنظمة تخزين الطاقة · الطائرات المسيرة · التنقل الكهربائي
ملاحظة:تتطلب الخلايا الأسطوانية الأكبر مثل 32140 و33140 تكوين آلة مرتفعًا.

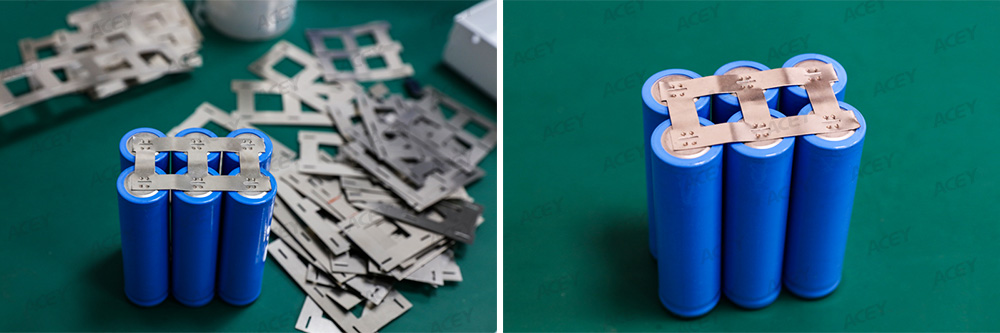

مواد اللحام والسماكة
مواد اللحام المدعومة
سماكة المادة
طريقة العمل
01. تحديد موضع حزمة البطارية
يتم ترتيب الخلايا الأسطوانية وتحديد مواضعها وفقًا لتكوين حزمة البطارية المطلوب.
02. محاذاة نقطة اللحام
يتم وضع رأس اللحام فوق نقطة اللحام المطلوبة.
03. تفعيل اللحام
يقوم المشغل بتفعيل دورة اللحام باستخدام مفتاح القدم.

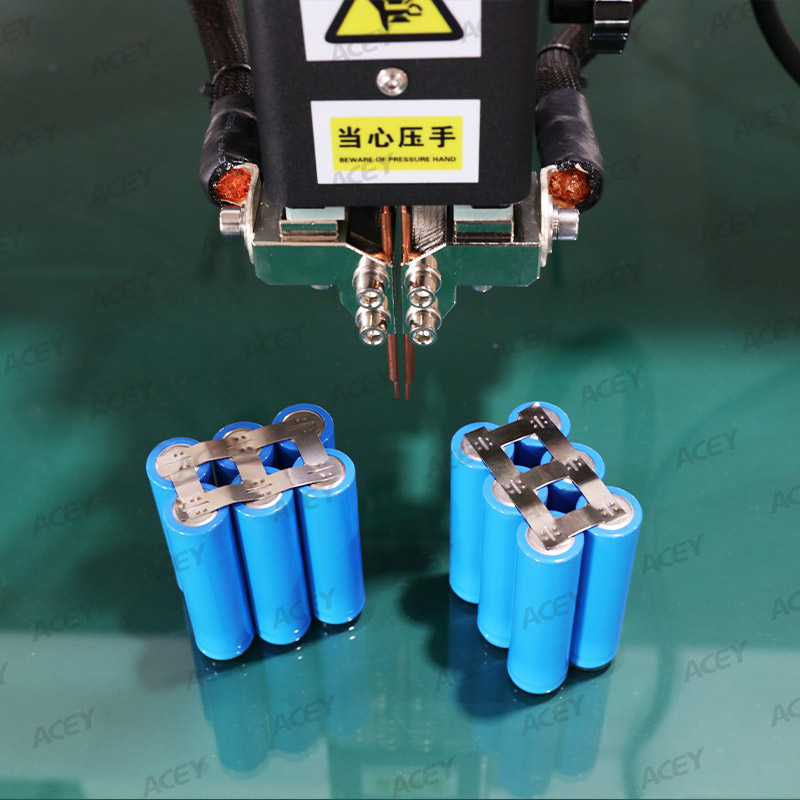

04. اللحام النقطي
يوفر مصدر طاقة لحام الترانزستور تيار لحام متحكمًا به عبر أقطاب اللحام.
05. مراقبة اللحام
يراقب النظام عملية اللحام ويسجل الحالات غير الطبيعية مثل تناثر الشرر، واللحام الزائف، واللحام الضعيف، وغياب اللحام.
خيارات رأس اللحام
رأس اللحام الهوائي
يوفر رأس اللحام الهوائي حركة متحكمًا بها للأقطاب وضغط لحام لتلحيم البطاريات الأسطوانية بشكل متكرر.
ضغط الهواء: 0.4–0.6 ميجا باسكال
رأس اللحام الكهربائي
يوفر رأس اللحام الكهربائي تكوينًا بديلاً للتطبيقات التي لا تتطلب هواءً مضغوطًا.
المواصفات الفنية
| البند | المواصفة |
| نوع الآلة | آلة لحام نقطي جسرية |
| التطبيق | لحام حزمة البطاريات الأسطوانية |
| تيار اللحام | 10,000 أمبير |
| مصدر طاقة اللحام | آلة لحام بالترانزستور |
| التحكم في اللحام | مفتاح القدم |
| رأس اللحام | هوائي / كهربائي |
| طريقة التبريد | تبريد بالهواء القسري |
| الطاقة الإجمالية | ≤1.5 كيلوواط |
| مصدر الطاقة | 220 فولت أو 380 فولت، 50 هرتز/60 هرتز |
| ضغط الهواء | 0.4–0.6 ميجا باسكال، النوع الهوائي |
| درجة حرارة التشغيل | من -30°C إلى 50°C |
| الرطوبة النسبية | ≤90% |
| مستوى الضوضاء | ≤80 ديسيبل |
| الأبعاد | تقريبًا الطول 900 × العرض 650 × الارتفاع 1220 مم |
| الوزن | تقريبًا 59 كجم |
| متطلبات التحميل | ≤200 كجم/م² |
| التأريض | تأريض مباشر |
| بيئة التركيب | مسطحة وخالية من الاهتزازات والصدمات |
| بيئة التشغيل | خالية من التلوث والتداخل الكهرومغناطيسي القوي |
| المكونات الرئيسية | الإطار، طاولة اللحام، رأس اللحام، مصدر طاقة اللحام |
| لون المظهر | أبيض حاسوبي، قابل للتخصيص |
هل تحتاج إلى حل مخصص للحام حزمة بطارية أسطوانية؟
يعتمد أداء اللحام على حجم الخلية الأسطوانية، ومادة التوصيل، وسُمك المادة، ونمط اللحام، وقوة اللحام المطلوبة.
يمكن لـ ACEY تقييم هيكل حزمة البطارية ومتطلبات اللحام لديك للمساعدة في تحديد رأس اللحام والتركيبة ومعلمات اللحام المناسبة.
أرسل لنا مواصفات البطارية الخاصة بك:
الأسئلة الشائعة
*ما هي خلايا البطارية الأسطوانية التي يمكن لآلة اللحام النقطي هذه لحامها؟
تم تصميم آلة اللحام النقطي الجسرية من ACEY لخلايا البطاريات الأسطوانية، بما في ذلك 18650 و21700 و26650 و32650 و32700 و32140 و33140. يمكن ضبط تكوين الآلة وفقًا لحجم الخلية وهيكل حزمة البطارية.
*ما هي المواد التي يمكن للآلة لحامها؟
تم تصميم الآلة للحام الفولاذ المطلي بالنيكل والنيكل النقي المستخدمين في توصيلات حزم البطاريات الأسطوانية.
*ما سُمك المادة الذي يمكنها لحامه؟
نطاق سُمك مادة اللحام الموصى به هو 0.08–0.3 مم للفولاذ المطلي بالنيكل ومواد النيكل النقي. تعتمد نتيجة اللحام الفعلية على خصائص المادة والسُمك وتكوين الأقطاب ومعلمات اللحام.
*ما وظائف مراقبة اللحام التي تمتلكها الآلة؟
يمكن لنظام التحكم الذكي مراقبة وتسجيل ظروف اللحام، بما في ذلك التناثر واللحام الزائف واللحام الضعيف واللحامات المفقودة، مع وظائف إنذار لمساعدة المشغلين على تحديد ظروف اللحام غير الطبيعية وتحسين اتساق الإنتاج.
