سلسلة عملية تجميع حزمة البطاريات 3 - اللحام بالليزر

آلة لحام ألياف الليزر الأوتوماتيكية هي معدات لحام عالية الكفاءة والدقة، تستخدم شعاع ليزر عالي الطاقة كمصدر للحرارة. يُسلّط شعاع الليزر على سطح المادة، مما يُؤدي إلى ذوبانها بسرعة وتشكيل لحام، مما يُحقق اتصالاً متينًا بين المواد.

خصائص اللحام بالليزر : كثافة طاقة عالية، سرعة لحام سريعة، منطقة صغيرة متأثرة بالحرارة، تشوه لحام صغير، إلخ.

نطاق التطبيق :مناسب بشكل خاص لسيناريوهات التطبيق ذات المتطلبات العالية للدقة والجودة.

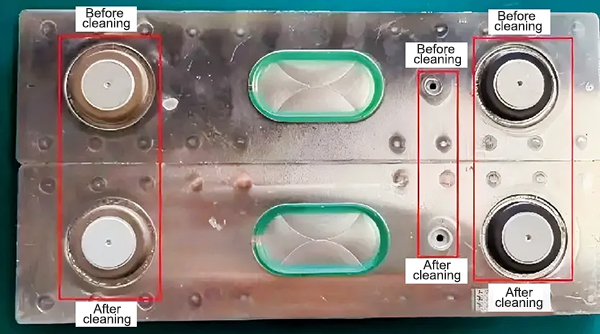

نقاط التحكم في العملية : الطاقة، السرعة، الارتفاع، التردد، منطقة التنظيف، قضايا جمع الغبار ومعالجته، وما إلى ذلك.

• احتجاز وتخزين الكربون :نظام توصيل الخلايا، قضيب التوصيل المتكامل، يشير إلى مكون يدمج قضبان التوصيل، ولوحات التوزيع الكهربائية، وأجهزة الاستشعار، وما إلى ذلك باستخدام إطارات صب الحقن، أو أفلام البثور، أو أفلام الضغط الساخن
• قضيب التوصيل : يتمتع بموصلية جيدة وقوة ميكانيكية، ويحقق اتصالاً متسلسلاً/متوازياً عالي الجهد للخلايا المجاورة من خلال اللحام بالليزر
• شركة FPC :الدائرة المطبوعة المرنة، الدائرة المطبوعة المرنة، تنقل الجهد ودرجة الحرارة والتيار والإشارات الأخرى للخلية إلى نظام إدارة البطارية، مما يحقق مراقبة وإدارة حالة البطارية في الوقت الفعلي
• المستشعر :يقوم مستشعر رقعة NTC بجمع درجة حرارة الخلية، ويقوم مستشعر الجهد بمراقبة جهد الخلية في الوقت الفعلي
• الأجزاء الهيكلية البلاستيكية : يستخدم بشكل أساسي لدعم وإصلاح مكونات اكتساب الإشارة والمكونات الأخرى لضمان استقرار وموثوقية النظام بأكمله

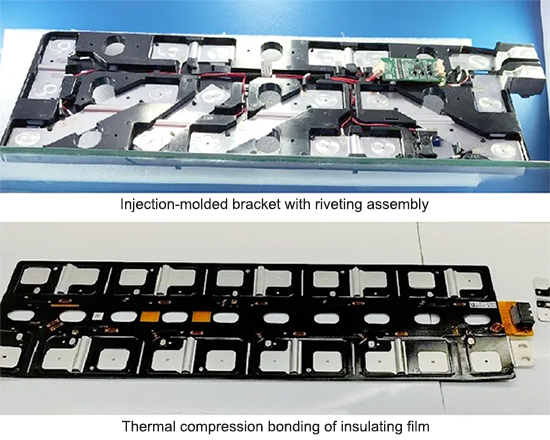

تقنيات المعالجة الشائعة لـ CCS هي : حامل قولبة بالحقن + عملية التثبيت بالمسامير، صفيحة عزل الفقاعات + عملية التثبيت بالمسامير الساخنة. تشمل مراحل المعالجة الرئيسية: قطع الفيلم، تنظيفه، التجميع المسبق، الكبس، فحص المنتج شبه النهائي، اللحام، استشعار درجة حرارة التفكيك/الإدخال، فحص المنتج النهائي، إلخ.

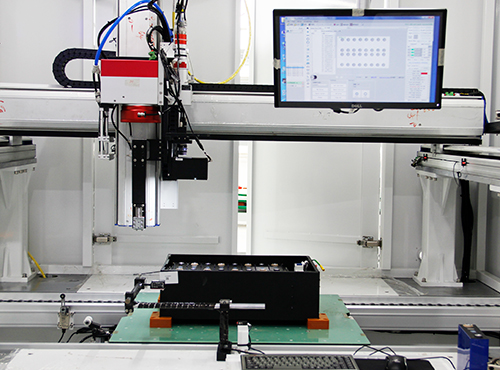

1. تحديد المواقع بدقة عالية :من خلال الكاميرات عالية الدقة وخوارزميات معالجة الصور، يمكن تحقيق تحديد المواقع الدقيق على مستوى الميكرون لضمان إجراء اللحام بالليزر في الموضع الصحيح، وتلبية احتياجات اللحام الدقيق، وتحسين جودة اللحام بشكل كبير.
2. الأتمتة والذكاء :يحتوي نظام CCD على وظائف التغذية الراجعة والتصحيح في الوقت الفعلي، والتي يمكنها التعرف تلقائيًا على إزاحة قطعة العمل وضبط مسار اللحام، وتحقيق عملية متكاملة من "تحديد المواقع - اللحام - الكشف"، وتقليل التدخل اليدوي، وتحسين كفاءة الإنتاج ومستوى الأتمتة.
3. القدرة القوية على التكيف والفعالية من حيث التكلفة يعتمد تحديد موضع CCD على القياس بدون تلامس لتجنب تلف قطعة العمل، ويتكيف مع البيئات المعقدة وقطع العمل المصنوعة من مواد مختلفة. كما أنه يقلل الاعتماد على العمالة الماهرة، ويخفض معدل الخردة وتكاليف صيانة المعدات.

المزايا :يمكنه تحقيق لحام عالي الدقة وعالي الكفاءة، مع وجود تأثير حراري قليل على المادة، مما يساعد في الحفاظ على الأداء العام وسلامة حزمة البطارية.

بما في ذلك: تجميع الآلية، وأداء السلامة الكهربائية، واتصالات BMS، وما إذا كان منطق المكونات الكهربائية الداخلية طبيعيًا، وما إذا كان الجهد ودرجة الحرارة بين البطاريات طبيعيين، وما إلى ذلك. الوظيفة: ضمان الأداء الطبيعي لنظام بطارية الطاقة وتجنب تدفق المنتجات المعيبة إلى العميل.
