معدات الاختبار الشامل لحزمة البطارية: الوظائف ودليل الاختيار

August 04 , 2026

معدات الاختبار الشامل لحزم البطاريات: الوظائف وعناصر الاختبار ودليل الاختيار

بعد تجميع حزمة البطارية، يجب اختبار أدائها الكهربائي ووظائف الحماية فيها لتحديد ما إذا كان المنتج يستوفي المعايير المحددة ومتطلبات الإنتاج.

لا يثبت جهد الدائرة المفتوحة الطبيعي وحده أن حزمة البطارية تعمل بشكل صحيح. فقد تظل الحزمة تعاني من مقاومة داخلية مفرطة، أو أداء شحن أو تفريغ غير مستقر، أو قيم حماية من التيار الزائد غير صحيحة، أو استجابة بطيئة للغاية عند حدوث قصر كهربائي.

تجمع معدات الاختبار الشامل لحزم البطاريات بين اختبارات كهربائية متعددة واختبارات وظائف الحماية في نظام واحد. ويمكن استخدامها لاختبار حزم البطاريات شبه المصنعة والمكتملة أثناء الإنتاج.

من خلال تشغيل برنامج اختبار محدد مسبقًا، يمكن للمعدات قياس جهد البطارية، والمقاومة الداخلية للتيار المتردد، وأداء الشحن والتفريغ المستمر، وحماية التيار الزائد، ووقت حماية القصر الكهربائي، وغيرها من المعلمات ذات الصلة.

ما هي معدات الاختبار الشامل لحزم البطاريات؟

معدات الاختبار الشامل لحزم البطاريات هي نظام يُستخدم لتقييم الأداء الكهربائي ووظائف الحماية لحزم البطاريات القابلة لإعادة الشحن.

على عكس جهاز اختبار الجهد أو المقاومة الداخلية أحادي الوظيفة، يمكن لنظام الاختبار الشامل دمج عناصر اختبار متعددة في برنامج واحد وتنفيذها بتسلسل محدد مسبقًا.

تشمل عناصر الاختبار القياسية المتوفرة في آلة الاختبار الشامل للبطاريات من سلسلة ACEY-BIT بشكل رئيسي:

جهد الدائرة المفتوحة للبطارية
الجهد بعد الاختبار
المقاومة الداخلية للتيار المتردد بتردد 1000 هرتز
تيار الشحن المستمر
مراقبة جهد الشحن المستمر
تيار حماية الشحن من التيار الزائد
تأخير حماية الشحن من التيار الزائد
تيار التفريغ المستمر
مراقبة جهد التفريغ المستمر
تيار حماية التفريغ من التيار الزائد
تأخير حماية التفريغ من التيار الزائد
وقت حماية القصر الكهربائي
ارتفاع جهد الشحن
انخفاض جهد التفريغ
المقاومة الداخلية للتيار المستمر أثناء الشحن
المقاومة الداخلية للتيار المستمر أثناء التفريغ
مقاومة التعريف ومقاومة NTC
تيار حماية التفريغ الثانوي من التيار الزائد
وقت حماية التفريغ الثانوي من التيار الزائد

وفقًا لهيكل حزمة البطارية ومتطلبات المشروع، يمكن إضافة الوظائف التالية كتكوينات اختيارية:

مراقبة جهد الخلايا الفردية
اختبار اتصال RS485 أو RS232 أو CAN
اختبار العزل وتحمل الجهد

يجب تأكيد تكوين الاختبار النهائي وفقًا لجهد حزمة البطارية وتيارها وهيكل أطراف التوصيل ووظائف لوحة الحماية ومعايير الفحص المطلوبة.

لماذا يعد الاختبار الشامل لحزم البطاريات ضروريًا؟

تحتوي حزمة البطارية على خلايا ووصلات موصلة ولوحة دائرة حماية وأطراف خارجية ومكونات استشعار درجة الحرارة وأجزاء كهربائية أخرى.

حتى عندما يكون جهد الدائرة المفتوحة ضمن النطاق المحدد، فقد لا تعمل وظائف الشحن والتفريغ والحماية بشكل صحيح.

تشمل المشكلات المحتملة:

لا تستطيع البطارية توفير تيار التفريغ المحدد بشكل مستمر.
لا تقوم لوحة الحماية بفصل الدائرة عندما يصبح تيار الشحن مفرطًا.
قيمة حماية التيار الزائد أثناء التفريغ لا تتطابق مع مواصفات المنتج.
استجابة الحماية بطيئة جدًا أثناء حدوث قصر كهربائي.
تتجاوز المقاومة الداخلية لحزمة البطارية الحد المحدد.
مقاومة التعريف أو مقاومة NTC غير طبيعية.

يوفر الاختبار الشامل تقييمًا أكثر اكتمالًا لحزمة البطارية وينشئ بيانات اختبار لمراقبة جودة الإنتاج وتحليل المنتجات غير الطبيعية وإمكانية التتبع.

الوظائف الرئيسية لمعدات الاختبار الشامل لحزمة البطارية

1. اختبار الجهد

يمكن لآلة الاختبار الشامل لحزمة البطارية من سلسلة ACEY-BIT قياس جهد حزمة البطارية مرتين أثناء اختبار شامل واحد.

يسجل القياس الأول جهد عدم التحميل قبل بدء إجراءات الاختبار الرئيسية. ويتم إجراء القياس الثاني بعد اكتمال عناصر الاختبار الأخرى، وخاصة بعد اختبار حماية القصر الكهربائي.

تساعد مقارنة قيمتي الجهد في تحديد ما إذا كانت حزمة البطارية تظل في حالة طبيعية بعد اختبار الشحن والتفريغ ووظائف الحماية.

نظرًا لاستهلاك بعض الطاقة أثناء الاختبار، قد يكون جهد ما بعد الاختبار أقل قليلًا من جهد عدم التحميل الأولي.

2. اختبار المقاومة الداخلية للتيار المتردد بتردد 1000 هرتز

تعد المقاومة الداخلية معلمة مهمة لتقييم الأداء الكهربائي لحزمة البطارية.

يقيس جهاز الاختبار الشامل للبطارية من سلسلة ACEY-BIT المقاومة الداخلية للتيار المتردد للبطارية عند تردد 1000 هرتز.

إذا كانت المقاومة الداخلية المقاسة أعلى من الحد المحدد، فقد تحتاج الخلايا والتوصيلات الموصلة وجودة اللحام والأسلاك الداخلية إلى فحص إضافي.

3. اختبار تيار الشحن المستمر

يحدد اختبار تيار الشحن المستمر ما إذا كانت حزمة البطارية قادرة على الحفاظ على الشحن الطبيعي تحت التيار المحدد.

بالنسبة إلى لوحة حماية البطارية التي لا تحتوي على حماية تلقائية من تيار الشحن الزائد، يمكن ضبط تيار الشحن المستمر وفقًا لتيار خرج الشاحن.

يطبق جهاز الاختبار تيار الشحن المضبوط ويتحقق مما إذا كانت حزمة البطارية قادرة على الاستمرار في الشحن بشكل طبيعي.

4. مراقبة جهد الشحن المستمر

يمكن ضبط الحدود العليا والسفلى لجهد البطارية أثناء الشحن المستمر.

يراقب النظام جهد حزمة البطارية ويحدد ما إذا كان يبقى ضمن النطاق المحدد.

يساعد هذا الاختبار في تحديد تغيرات الجهد المفرطة أو غير الكافية أو غير الطبيعية أثناء الشحن المستمر.

5. اختبار تيار حماية الشحن الزائد

يحدد اختبار حماية الشحن الزائد ما إذا كانت لوحة حماية البطارية قادرة على قطع الدائرة تلقائيًا عندما يتجاوز تيار الشحن القيمة المضبوطة.

إذا أصبح تيار الشحن مفرطًا ولم تستجب لوحة الحماية، فقد تكون دائرة الحماية داخل حزمة البطارية تالفة.

يطبق جهاز الاختبار تيار الشحن في ظل ظروف محددة مسبقًا ويسجل التيار الذي عنده تنشط لوحة الحماية.

بالنسبة إلى حزم البطاريات التي لا تحتوي على حماية من تيار الشحن الزائد، يمكن اختيار اختبار تيار الشحن المستمر بدلًا من ذلك.

6. اختبار تأخير حماية الشحن الزائد

تأخير حماية الشحن الزائد هو الوقت بين بدء حالة التيار الزائد المضبوطة وتنشيط لوحة حماية البطارية.

يساعد قياس هذا التأخير في تحديد ما إذا كان زمن الاستجابة يتوافق مع مواصفات حزمة البطارية.

7. اختبار تيار التفريغ المستمر

يحاكي اختبار تيار التفريغ المستمر حالة التفريغ التشغيلية الطبيعية لحزمة البطارية.

يطبق جهاز الاختبار تيار التفريغ المضبوط ويتحقق مما إذا كانت حزمة البطارية قادرة على توفير الخرج المطلوب بشكل مستمر.

قد تتسبب لوحة حماية معيبة أو توصيل كهربائي غير سليم أو حزمة بطارية تالفة في تفريغ غير مستقر أو انقطاع مبكر.

8. مراقبة جهد التفريغ المستمر

يمكن ضبط حدود الجهد العليا والسفلى أثناء التفريغ المستمر.

يراقب النظام جهد حزمة البطارية طوال عملية التفريغ ويحدد ما إذا كان الجهد يتجاوز النطاق المحدد.

9. اختبار تيار حماية التفريغ الزائد

يتحقق اختبار حماية التفريغ الزائد مما إذا كانت لوحة الحماية تقطع الدائرة عندما يتجاوز تيار التفريغ قيمة محددة مسبقًا.

يتم تكوين التيار عادةً وفقًا لمواصفات حزمة البطارية أو لوحة الحماية.

يسجل جهاز الاختبار التيار الفعلي الذي يتم عنده تفعيل وظيفة الحماية.

10. اختبار تأخير حماية التيار الزائد أثناء التفريغ

تأخير حماية التيار الزائد أثناء التفريغ هو الوقت بين بدء حالة التيار الزائد واستجابة لوحة الحماية.

تُستخدم هذه المعلمة لتقييم مدى سرعة استجابة لوحة الحماية لتيار التفريغ الزائد.

11. اختبار حماية التيار الزائد الثانوية أثناء التفريغ

بالنسبة لحزم البطاريات التي تحتوي على مستويين من حماية التيار الزائد أثناء التفريغ، يمكن لجهاز الاختبار الشامل لحزم البطاريات من سلسلة ACEY-BIT أيضًا اختبار:

تيار حماية التيار الزائد الثانوية أثناء التفريغ
وقت حماية التيار الزائد الثانوية أثناء التفريغ

يجب تكوين تيار الاختبار ومعلمات التأخير وفقًا لمواصفات حزمة البطارية أو لوحة الحماية.

12. اختبار وقت حماية القصر الكهربائي

يقيس اختبار حماية القصر الكهربائي مدى سرعة قيام لوحة الحماية بقطع الدائرة عند حدوث قصر لحظي بين الطرفين الموجب والسالب.

قد ينتج عن القصر الكهربائي تيار مرتفع جدًا. إذا كانت استجابة الحماية بطيئة للغاية، فقد تتعرض دائرة الحماية أو مكونات حزمة البطارية الأخرى للتلف.

إذا كان وقت الحماية المقاس طويلًا جدًا، فيجب فحص مقاومة دائرة الاختبار وتوصيلات الأسلاك واستجابة لوحة الحماية.

13. اختبار ارتفاع جهد الشحن

ارتفاع جهد الشحن هو الفرق بين الجهد بعد الشحن والجهد الساكن قبل الشحن.

تساعد مقارنة هاتين القيمتين في تقييم تغير جهد حزمة البطارية تحت حالة الشحن المكونة.

14. اختبار انخفاض جهد التفريغ

انخفاض جهد التفريغ هو الفرق بين الجهد قبل التفريغ والجهد بعد التفريغ.

تعكس هذه المعلمة انخفاض جهد حزمة البطارية تحت الحمل المكون.

15. اختبار المقاومة الداخلية للتيار المستمر أثناء الشحن

تنتج حزمة البطارية ارتفاعًا في الجهد بعد الشحن.

يمكن حساب المقاومة الداخلية للتيار المستمر أثناء الشحن باستخدام ارتفاع الجهد وتيار الشحن المكون، مما يوفر مرجعًا لمقاومة البطارية أثناء الشحن.

16. اختبار المقاومة الداخلية للتيار المستمر أثناء التفريغ

تنتج حزمة البطارية انخفاضًا في الجهد بعد التفريغ.

يمكن حساب المقاومة الداخلية للتيار المستمر أثناء التفريغ باستخدام انخفاض الجهد وتيار التفريغ المكون.

17. اختبار مقاومة التعريف وNTC

يمكن لجهاز الاختبار قياس مقاومة تعريف حزمة البطارية ومقاومة NTC.

تساعد هذه الوظيفة في التحقق مما إذا كانت دائرة التعريف ودائرة استشعار درجة الحرارة ضمن نطاقات المقاومة المكونة.

وظائف الاختبار الاختيارية لجهاز الاختبار الشامل للبطاريات من سلسلة ACEY-BIT

الوظائف التالية اختيارية. ولا يتم تضمينها كوظائف قياسية في كل جهاز اختبار شامل للبطاريات من ACEY-BIT.

يجب تحديد ما إذا كانت هذه الخيارات مطلوبة وفقًا لهيكل حزمة البطارية ومعيار الفحص ومتطلبات المشروع.

1. مراقبة جهد الخلايا الفردية

مراقبة جهد الخلايا الفردية هي وظيفة اختيارية.

تراقب ديناميكيًا جهد مجموعات الخلايا الفردية أثناء شحن وتفريغ حزمة البطارية.

بالنسبة لحزمة بطارية متعددة التوصيل على التوالي، يمكن أن تساعد هذه الوظيفة في تحديد فروق الجهد أو التغيرات غير الطبيعية بين الخلايا الفردية.

2. اختبار الاتصال

اختبار الاتصال هو وظيفة اختيارية.

وفقًا لمتطلبات المشروع، يمكن تكوين سلسلة ACEY-BIT لدعم:

RS485
RS232
CAN

تُستخدم هذه الوظيفة بشكل أساسي للتحقق من الاتصال بين حزمة البطارية ونظام إدارة البطارية BMS ومعدات التحكم الخارجية.

اختبار الاتصال ليس وظيفة قياسية في كل آلة. يجب تأكيد واجهة الاتصال والبروتوكول ومحتوى الاختبار المطلوب قبل تهيئة المعدات.

3. اختبار العزل واختبار تحمل الجهد

اختبار العزل وتحمل الجهد هو وظيفة اختيارية.

يُستخدم لتقييم أداء العزل الكهربائي لحزمة البطارية، وهو مناسب لمنتجات البطاريات التي تتطلب فحصًا محددًا للعزل أو لتحمل الجهد.

يجب تهيئة جهد الاختبار وظروف الاختبار ومعايير القبول وفقًا لمواصفات حزمة البطارية ومتطلبات المشروع.

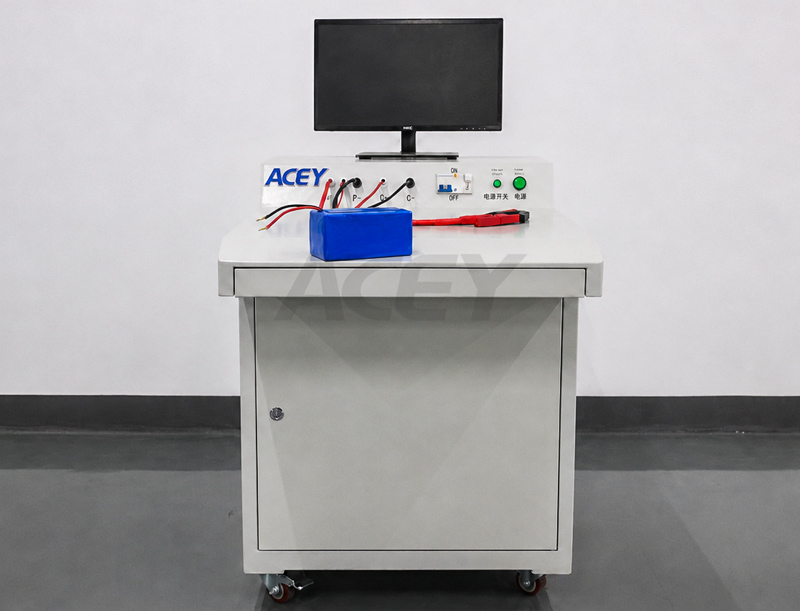

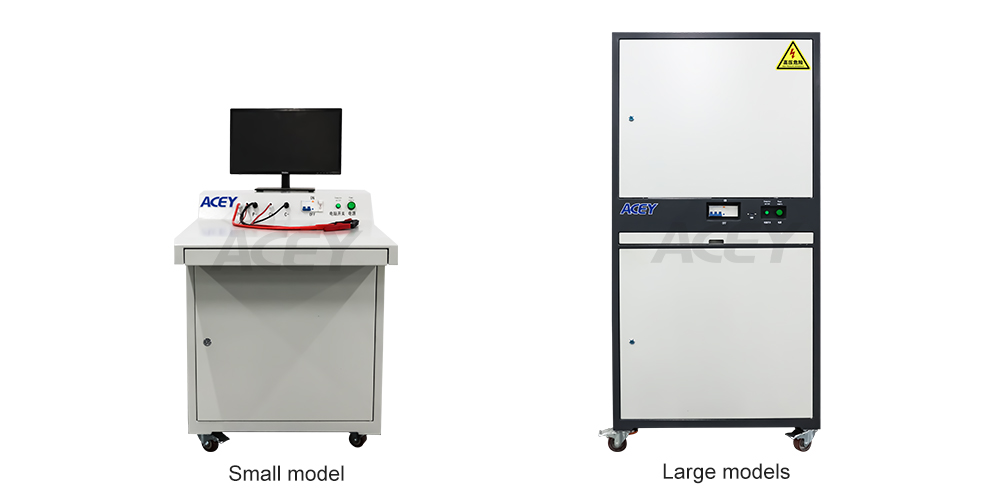

جهاز الاختبار الشامل للبطاريات من سلسلة ACEY-BIT

جهاز الاختبار الشامل لحزم البطاريات من سلسلة ACEY-BITمصمم لاختبار الأداء الشامل لوحدات تخزين الطاقة، وبطاريات المركبات الكهربائية، وبطاريات الدراجات الكهربائية، وبطاريات مركبات AGV، وبطاريات أدوات الحدائق، وغيرها من حزم بطاريات الطاقة.

يمكن استخدامه لاختبار حزم البطاريات نصف المصنعة والمكتملة أثناء الإنتاج.

بالنسبة لحزم بطاريات أيونات الليثيوم المزودة بأطراف CH+ وP+ وCH− وP−، يمكن توصيل جهاز الاختبار وفقًا لهيكل الأطراف الفعلي.

نطاق الاختبار الرئيسي

نطاق جهد حزمة البطارية: 10–300 فولت
نطاق تيار الاختبار: 60–600 أمبير
متطلبات الاختبار الخاصة: تتوفر تكوينات مخصصة

يمكن أيضًا استخدام الجهاز كحمل إلكتروني لاختبارات تحميل التيار طويلة المدة على حزم البطاريات.

أوضاع اختبار مرنة

*وضع الاختبار خطوة بخطوة

في وضع الاختبار خطوة بخطوة، يمكن ضبط تسلسل وظائف الاختبار الفردية.

يمكن تهيئة عملية اختبار مناسبة وفقًا لطراز حزمة البطارية، ومعلمات لوحة الحماية، وهيكل الأطراف، ومتطلبات الفحص.

*وضع الاختبار السريع

يدعم وضع الاختبار السريع تحرير برامج الاختبار واختيارها.

بالنسبة لطرازات حزم البطاريات التي يتم اختبارها بشكل متكرر على خط الإنتاج، يمكن اختيار برنامج اختبار محفوظ دون إعادة إدخال جميع المعلمات.

طرق متعددة لبدء الاختبار

تدعم سلسلة ACEY-BIT ما يلي:

بدء يدوي
بدء تلقائي
بدء عبر مسح الرمز الشريطي

يمكن للاختبار القائم على الرمز الشريطي ربط الرمز الشريطي للمنتج ببرنامج الاختبار المحدد ونتائج الاختبار، مما يدعم إمكانية تتبع الإنتاج.

إدارة برامج متعددة لطرازات البطاريات

قد تختلف معلمات الجهد والتيار والحماية والقبول بين طرازات حزم البطاريات المختلفة.

يمكن لنظام آلة الاختبار الشامل للبطاريات من سلسلة ACEY-BIT حفظ برامج اختبار متعددة لطرازات البطاريات. عند تغيير طراز المنتج، يمكن اختيار البرنامج المطابق.

قد يتضمن برنامج الاختبار:

عناصر الاختبار
تسلسل الاختبار
حدود الجهد العلوي والسفلي
تيارات الشحن والتفريغ المستمرة
معلمات حماية التيار الزائد أثناء الشحن والتفريغ
أزمنة تأخير الحماية
زمن حماية القصر الكهربائي
شروط النجاح/الفشل
تخزين بيانات الاختبار

يمكن حفظ بيانات الاختبار وفقًا لمتطلبات الإنتاج وإدارة الجودة.

قد تشمل طرق التخزين المتاحة:

التخزين حسب التاريخ أو الشهر
تخزين بيانات الدُفعات
تخزين بيانات المنتج الفردي
التخزين وفقًا لبرنامج الاختبار
مواقع تخزين يحددها المستخدم

يمكن أن تدعم البيانات المخزنة تتبع الإنتاج، وتحليل الدُفعات، والتحقيق في المنتجات غير الطبيعية.

اتصال نظام MES

تدعم آلة الاختبار المتكاملة للبطاريات من سلسلة ACEY-BIT الاتصال بنظام تنفيذ التصنيع.

من خلال تكامل MES، يمكن ربط طراز البطارية والرمز الشريطي ومعلمات الاختبار ونتائج الاختبار بسجلات الإنتاج.

يجب تأكيد واجهة MES وطريقة الاتصال وفقًا لنظام الإنتاج ومتطلبات المشروع.

يجب عدم الخلط بين اتصال MES واختبار اتصال حزمة البطارية الاختياري.

يُستخدم اتصال MES لتبادل البيانات بين معدات الاختبار ونظام إدارة الإنتاج. ويُستخدم اختبار الاتصال الاختياري لتقييم وظائف اتصال RS485 أو RS232 أو CAN الخاصة بحزمة البطارية أو BMS.

تطبيقات معدات الاختبار الشامل لحزم البطاريات

وحدات بطاريات تخزين الطاقة

يمكن استخدام معدات الاختبار الشامل لاختبار الجهد والمقاومة الداخلية والشحن والتفريغ وأداء الحماية لوحدات بطاريات تخزين الطاقة المجمعة.

عند الحاجة إلى اتصال البطارية أو فحص العزل، يمكن إضافة الوظائف الاختيارية المقابلة.

حزم بطاريات المركبات الكهربائية

تحتاج حزم بطاريات المركبات الكهربائية إلى أداء شحن وتفريغ مستقر وحماية فعالة من التيار الزائد والقصر الكهربائي.

يمكن لجهاز الاختبار الشامل تقييم الحزمة وفقًا لمعلمات الجهد والتيار والحماية المحددة مسبقًا.

بطاريات الدراجات الكهربائية والسكوترات الكهربائية

تحتاج بطاريات السكوترات الكهربائية والدراجات الكهربائية إلى الحفاظ على تفريغ مستقر أثناء التشغيل.

يمكن لاختبارات التفريغ المستمر والمقاومة الداخلية وحماية التيار الزائد وحماية القصر الكهربائي تحديد الخرج غير المستقر أو وظائف الحماية غير الطبيعية.

حزم بطاريات AGV

تُستخدم حزم بطاريات AGV عادةً في المصانع ومعدات الخدمات اللوجستية في المستودعات.

يمكن لجهاز الاختبار الشامل تقييم أدائها الكهربائي. وعند الحاجة إلى اختبار اتصال BMS، يمكن إضافة اختبار RS485 أو RS232 أو CAN كتكوين اختياري.

بطاريات أدوات الحدائق والأدوات الكهربائية

قد تتطلب أدوات الحدائق والأدوات الكهربائية تيار تفريغ مرتفعًا نسبيًا أثناء التشغيل.

يمكن لاختبار التفريغ المستمر وحماية التيار الزائد أثناء التفريغ تحديد ما إذا كانت حزمة البطارية تستوفي ظروف الحمل المطلوبة.

تطوير البطاريات والتحقق من المنتج

يمكن أيضًا استخدام معدات الاختبار الشاملة لتطوير حزم البطاريات، والتحقق من لوحات الحماية، واختبار المنتجات الجديدة.

يمكن تقييم هياكل حزم البطاريات المختلفة وتكوينات الحماية المختلفة من خلال ضبط عناصر الاختبار وتسلسلها ومعايير القبول.

كيفية اختيار معدات الاختبار الشامل لحزمة البطارية

1. تأكيد نطاق جهد حزمة البطارية

يجب أن يغطي نطاق جهد جهاز الاختبار الحد الأدنى والحد الأقصى لجهد حزم البطاريات التي يتم اختبارها.

تدعم سلسلة ACEY-BIT حزم بطاريات من 10 فولت إلى 300 فولت.

2. تأكيد تيار الاختبار المطلوب

يجب أن يغطي تيار الاختبار تيار الشحن والتفريغ العادي بالإضافة إلى معلمات حماية التيار الزائد.

تدعم سلسلة ACEY-BIT تيارات اختبار من 60 أمبير إلى 600 أمبير، مع توفر تكوينات مخصصة.

3. تأكيد هيكل أطراف البطارية

تأكد مما إذا كانت حزمة البطارية تستخدم منافذ شحن وتفريغ مشتركة أو منفصلة، وما إذا كانت تتضمن أطراف CH+ وP+ وCH− وP−.

يجب أن يتطابق اتصال جهاز الاختبار مع تعريف أطراف حزمة البطارية.

4. تأكيد عناصر الاختبار القياسية

يجب تأكيد الجهد المطلوب، والمقاومة الداخلية، والشحن والتفريغ المستمرين، وحماية التيار الزائد، وحماية القصر، ومقاومة التعريف، واختبارات NTC قبل اختيار المعدات.

5. تأكيد الوظائف الاختيارية

اعتمادًا على المشروع، تأكد مما إذا كان جهاز الاختبار يحتاج إلى:

مراقبة جهد الخلايا الفردية
اختبار اتصالات RS485 أو RS232 أو CAN
اختبار العزل وتحمل الجهد

هذه وظائف اختيارية ويجب تأكيدها بشكل منفصل قبل الانتهاء من تكوين الجهاز.

6. تأكيد متطلبات إدارة البيانات

للتتبع في الإنتاج، حدد ما إذا كان المشروع يتطلب:

مسح الرموز الشريطية
تخزين بيانات المنتج الفردية
إدارة بيانات الدفعات
برامج متعددة لنماذج البطاريات
الاتصال بنظام MES

7. تأكيد متطلبات تبديل المنتجات

بالنسبة للمصنعين الذين ينتجون نماذج متعددة من حزم البطاريات، يجب أن يدعم جهاز الاختبار برامج اختبار محفوظة متعددة وتبديلًا فعالًا بين النماذج.

اتجاهات التطوير في معدات اختبار البطاريات

مع استمرار تطور المركبات الكهربائية وأنظمة تخزين الطاقة وغيرها من تطبيقات الطاقة الجديدة، أصبحت معدات اختبار البطاريات أكثر أتمتة وذكاءً واعتمادًا على البيانات.

يمكن أن تساعد إدارة برامج الاختبار، والتقييم التلقائي للنتائج، وتتبع الرموز الشريطية، والاتصال بنظام MES المصنعين على تحسين كفاءة الاختبار وإدارة بيانات الإنتاج.

أصبحت أنظمة الاختبار أيضًا أكثر قابلية للتهيئة، مما يسمح بتكييف الجهد والتيار وهيكل الأطراف وعناصر الاختبار والوظائف الاختيارية مع مشاريع حزم البطاريات المختلفة.

الأسئلة الشائعة

*1. ما عناصر الاختبار التي يمكن لجهاز الاختبار الشامل لحزمة البطارية تنفيذها؟
تشمل عناصر الاختبار القياسية لسلسلة ACEY-BITآلات الاختبار الشامل للبطارياتبشكل رئيسي جهد الدائرة المفتوحة، والجهد بعد الاختبار، والمقاومة الداخلية للتيار المتردد بتردد 1000 هرتز، والشحن والتفريغ المستمرين، وحماية التيار الزائد، وتأخير الحماية، ووقت حماية القصر، ومقاومة التعريف، ومقاومة NTC.
يجب تهيئة برنامج الاختبار النهائي وفقًا لمواصفات حزمة البطارية، ووظائف لوحة الحماية، ومتطلبات فحص الإنتاج.

*2. ما نطاقات الجهد والتيار لحزم البطاريات التي تدعمها سلسلة ACEY-BITجهاز اختبار شامل للبطاريةالدعم؟
سلسلة ACEY-BITجهاز اختبار شامل للبطاريةتدعم سلسلة ACEY-BIT جهود حزم البطاريات من 10 فولت إلى 300 فولت وتيارات اختبار من 60 أمبير إلى 600 أمبير.
تتوفر تكوينات مخصصة عندما لا يفي النطاق القياسي بمتطلبات جهد حزمة البطارية أو التيار أو الاختبار.

*3. هل يتضمن اختبار الاتصال كوظيفة قياسية؟
لا. اختبار الاتصال وظيفة اختيارية.
وفقًا لمتطلبات المشروع، يمكن تهيئة جهاز الاختبار لاختبار الاتصال عبر RS485 أو RS232 أو CAN. يجب تأكيد الواجهة والبروتوكول ومحتوى الاختبار المطلوب قبل تهيئة الجهاز.

*4. هل يعد اختبار العزل وتحمل الجهد وظيفة قياسية؟
لا. اختبار العزل وتحمل الجهد اختياري.
وهو مناسب لحزم البطاريات التي تتطلب فحصًا محددًا للعزل الكهربائي وتحمل الجهد. يجب تأكيد جهد الاختبار وظروف الاختبار ومعايير القبول وفقًا لمواصفات المنتج.

*5. هل يمكن لجهاز الاختبار مراقبة جهود الخلايا الفردية؟
يمكن إضافة مراقبة جهد الخلايا الفردية كوظيفة اختيارية.
تقوم بمراقبة جهد مجموعات الخلايا الفردية بشكل ديناميكي أثناء الشحن والتفريغ، مما يساعد على تحديد فروقات الجهد أو سلوك الخلايا غير الطبيعي. وهي ليست مضمنة كوظيفة قياسية في كل جهاز اختبار.

*6. هل يمكن للنظام اختبار حماية التيار الزائد أثناء الشحن والتفريغ؟
نعم.
يمكن للجهاز اختبار تيار حماية التيار الزائد أثناء الشحن، وتأخير حماية الشحن، وتيار حماية التيار الزائد أثناء التفريغ، وتأخير حماية التفريغ.
بالنسبة لحزم البطاريات المزودة بحماية ثانوية من التيار الزائد أثناء التفريغ، يمكن أيضًا تهيئة اختبارات تيار الحماية الثانوية المقابل ووقت الاستجابة.

*7. ما الغرض من اختبار زمن حماية القصر الكهربائي؟
يقيس اختبار زمن حماية القصر الكهربائي مدى سرعة قيام لوحة حماية البطارية بقطع الدائرة عند حدوث قصر لحظي بين الطرفين الموجب والسالب.
يساعد ذلك في تحديد ما إذا كانت لوحة الحماية تستجيب بسرعة كافية. يجب ضبط معلمات الاختبار وحدود القبول وفقًا لمواصفات حزمة البطارية أو لوحة الحماية.

*8. هل يمكن استخدام جهاز اختبار واحد لنماذج مختلفة من حزم البطاريات؟
نعم.
يمكن للنظام حفظ برامج اختبار متعددة لنماذج البطاريات المختلفة، بما في ذلك عناصر الاختبار وتسلسلات الاختبار وحدود الجهد ومعلمات التيار وقيم الحماية وشروط النجاح/الفشل.
عند تغيير نموذج المنتج، يمكن اختيار البرنامج المحفوظ المقابل.

*9. كيف يمكن بدء اختبار حزمة البطارية؟
سلسلة ACEY-BITآلة اختبار شاملة للبطاريةتدعم البدء اليدوي والبدء التلقائي والبدء عبر مسح الباركود.
يمكن للاختبار المعتمد على الباركود ربط باركود المنتج ببرنامج الاختبار المحدد ونتائج الاختبار، مما يدعم إدارة بيانات الإنتاج وإمكانية التتبع.

*10. هل يمكن توصيل الجهاز بنظام MES؟
نعم.
سلسلة ACEY-BITنظام اختبار شامل للبطاريةتدعم الاتصال بنظام MES لنقل معلومات نموذج البطارية وبيانات الباركود ومعلمات الاختبار ونتائج الاختبار إلى نظام إدارة الإنتاج.
يختلف اتصال MES عن اختبار اتصال حزمة البطارية الاختياري. يُستخدم تكامل MES لتبادل البيانات بين جهاز الاختبار ونظام التصنيع، بينما يقيّم اختبار الاتصال وظائف RS485 أو RS232 أو CAN الخاصة بحزمة البطارية أو نظام إدارة البطارية BMS.

*11. هل يمكن استخدام الجهاز كحمل إلكتروني؟
نعم.
يمكن لسلسلة ACEY-BIT العمل كحمل إلكتروني لاختبارات تحميل التيار طويلة المدة على حزم البطاريات. يمكن تهيئة تيار التحميل ومدة الاختبار وشروط القبول وفقًا لمواصفات حزمة البطارية.

*12. ما هي تطبيقات البطاريات المناسبة لآلة الاختبار الشاملة للبطاريات من سلسلة ACEY-BIT؟
سلسلة ACEY-BITآلة الاختبار الشاملةيمكن استخدامها لاختبار وحدات تخزين الطاقة شبه المكتملة والمكتملة، وبطاريات المركبات الكهربائية، وبطاريات الدراجات الكهربائية، وبطاريات مركبات AGV، وبطاريات أدوات الحدائق، وغيرها من حزم بطاريات الطاقة.
يجب اختيار التكوين النهائي للمعدات وفقًا لجهد حزمة البطارية، والتيار، وهيكل الطرفيات، وعناصر الاختبار المطلوبة.

العلامات :

كيف يتم تجميع حزم بطاريات الطائرات المسيرة LiPo؟ | دليل حزم بطاريات UAV

كيفية اختيار آلة لحام البقعة لحزمة البطاريات
