ما هو اختبار EOL لحزمة البطارية؟ اختبار EOL مقابل اختبار التقادم
September 18 , 2026ما هو اختبار نهاية الخط (EOL) لحزمة البطارية؟ اختبار نهاية الخط مقابل اختبار التقادم
نقاط رئيسية
ماذا يعني EOL في تصنيع حزم البطاريات؟
يرمز EOL إلى نهاية الخط (End of Line).
في تصنيع حزم البطاريات، يشير إلى الفحص الذي يتم إجراؤه بعد اكتمال أعمال التجميع الرئيسية.
يبدو تسلسل الإنتاج المبسط كما يلي:
تجميع الحزمة ← اللحام ← نظام إدارة البطارية (BMS) والأسلاك ← تجميع الغلاف ← اختبار EOL ← الفحص النهائي
في هذه المرحلة، لم يعد الغرض هو تجميع البطارية. الغرض هو العثور على المشكلات التي قد تكون حدثت أثناء التجميع قبل الموافقة على الحزمة.
يمكن لاختبار EOL اكتشاف المشكلات المتعلقة بالتوصيلات الكهربائية، أو العزل، أو الاتصال، أو إشارات المستشعر، أو بيانات البطارية.
لأغراض الإنتاج، غالباً ما يتم دمج العديد من وظائف الاختبار في تسلسل اختبار واحد بدلاً من فحصها بشكل منفصل بواسطة مشغلين مختلفين.
ما الذي يتم اختباره أثناء اختبار EOL لحزمة البطارية؟
تم بناء برنامج اختبار EOL حول المتطلبات الكهربائية والوظيفية لحزمة البطارية.
تشمل عناصر الاختبار ما يلي:
| عنصر الاختبار | ما الذي يتحقق منه |
| جهد الدائرة المفتوحة | ما إذا كان الجهد الكلي للحزمة ضمن النطاق المحدد |
| المقاومة الداخلية للتيار المتردد (AC) | المقاومة الكهربائية لحزمة البطارية |
| مقاومة العزل | العزل بين دائرة البطارية والغلاف |
| جهد التحمل للتيار المتردد / التيار المستمر | أداء العزل تحت جهد اختبار محدد |
| الاتصال | ما إذا كانت الحزمة تتصل بشكل صحيح مع نظام الاختبار |
| جهد الخلية | قراءات جهد الخلية الفردية أو مجموعة الخلايا |
| بيانات درجة الحرارة | قراءات مستشعر درجة الحرارة داخل الحزمة |
| مقارنة الجهد | المقارنة بين الجهد المقاس والجهد الذي أبلغت عنه الحزمة |
| مقارنة التيار | المقارنة بين تيار الاختبار والتيار الذي أبلغت عنه الحزمة |
| SOC | معلومات حالة الشحن |
| SOH | معلومات حالة الصحة |
| الرقم التسلسلي | تحديد هوية الحزمة وإمكانية تتبعها |
| اجتياز / فشل | ما إذا كانت نتائج الاختبار تلبي الحدود المحددة مسبقًا |
تسمح هذه الوظائف لمحطة EOL بفحص عدة أجزاء من حزمة البطارية النهائية في عملية اختبار واحدة.
لماذا يتم فحص جهد الحزمة أثناء اختبار EOL؟
يعد جهد الحزمة أحد الفحوصات الأساسية الأولى بعد التجميع.
إذا كان الجهد المقاس خارج النطاق المتوقع، فقد يكون السبب متعلقًا بالتوصيل الكهربائي، أو مجموعات الخلايا، أو الأسلاك، أو مشكلة أخرى في التجميع.
يمكن أيضًا فحص الجهد في أكثر من نقطة أثناء عملية EOL.
على سبيل المثال، قد يتم قياس الحزمة أولاً في حالتها الأولية ثم قياسها مرة أخرى بعد اكتمال عناصر الاختبار الأخرى. يساعد القياس الثاني في التأكد من أن الحزمة تظل طبيعية كهربائيًا بعد تسلسل الاختبار.
هذا أكثر فائدة من التعامل مع الجهد كقراءة واحدة معزولة.
لماذا يتم اختبار مقاومة العزل وجهد التحمل؟
يخبرك قياس الجهد بالحالة الكهربائية لأطراف البطارية. ولا يخبرك ما إذا كانت دائرة الجهد العالي معزولة بشكل صحيح عن الغلاف.
هذا هو الغرض من اختبار العزل.
مقاومة العزل
يتحقق اختبار مقاومة العزل من المقاومة بين دائرة البطارية والغلاف.
نقاط القياس تشمل:
الطرف الموجب للحزمة ← الغلاف
و
الطرف السالب للحزمة ← الغلاف
يمكن أن تشير قيمة المقاومة المنخفضة إلى وجود مشكلة في العزل تتطلب مزيدًا من الفحص.
جهد التحمل AC/DC
يطبق اختبار جهد التحمل ضغطاً كهربائياً محدداً بين دائرة البطارية والغلاف.
يراقب جهاز الاختبار تيار التسريب أثناء الاختبار. إذا تجاوز التسريب الحد المحدد، فإن الحزمة لا تجتاز عنصر الاختبار هذا.
لذلك، تجيب اختبارات مقاومة العزل وجهد التحمل على سؤال مختلف عن قياس الجهد العادي: هل النظام الكهربائي معزول بشكل كافٍ عن الغلاف؟
اختبار نهاية خط الإنتاج (EOL) مقابل اختبار التقادم
قد يتضمن كل من اختبار EOL واختبار التقادم الجهد والتيار ودرجة الحرارة وبيانات البطارية، لكنهما يُستخدمان لمهام مختلفة.
| عنصر الاختبار | اختبار EOL (الفحص النهائي لنهاية الخط) | اختبار التقادم (محطة التكوين / التقادم) |
| الغرض الرئيسي | جودة التجميع، سلامة الجهد العالي (HV)، التحقق من نظام إدارة البطارية (BMS)، معايرة حالة الشحن (SOC)، الفحص الوظيفي، والإفراج للشحن | تنشيط الخلايا، التحقق من سعة الحزمة واتساق الخلايا، استبعاد الحزم ذات الفشل المبكر |
| المخرجات الرئيسية | نتيجة اجتياز / فشل + بيانات معايرة SOC ودقة أخذ العينات | السعة، جهد الدائرة المفتوحة (OCV)، فرق جهد الخلية، وبيانات الأداء |
| قياس الجهد | نعم - إلزامي: إجمالي جهد الحزمة + جميع جهود الخلايا | نعم - إلزامي |
| مقاومة العزل | إلزامي | لا يتم إجراؤه عادةً (ليس عنصراً أساسياً) |
| جهد التحمل (HIPOT) | إلزامي | لا يتم إجراؤه عادةً |
| فحص الأرضي / الاستمرارية | إلزامي | ليس عنصراً أساسياً |
| اختبار حلقة التعشيق للجهد العالي (HVIL) / الشحن المسبق / الموصل | إلزامي | ليس عنصراً أساسياً |
| فحص الاتصال (BMS-CAN/RS485، DTC) | إلزامي | مطلوب - يُستخدم لمراقبة رسائل عملية التقادم |
| الشحن / التفريغ | عملية قياسية: نبضة شحن/تفريغ قصيرة، معايرة SOC - لا توجد دورة شحن/تفريغ كاملة | وظيفة أساسية: دورة شحن/تفريغ كاملة واحدة (سائدة)؛ الدورات المتعددة نادرة |
| اختبار السعة | ليست دورة سعة كاملة؛ فقط معايرة SOC وفحص موضعي للسعة | وظيفة أساسية: قياس السعة الفعلية للحزمة |
| منحنيات الشحن/التفريغ | ليس المخرج الرئيسي (يتم جمع أجزاء النبض فقط) | البيانات الرئيسية: يتم حفظ منحنيات الشحن/التفريغ الكاملة لتحليل الاتساق |
| الدورات | لم يتم إجراؤها | تقادم الخط ≠ اختبار عمر الدورة في المختبر — عادة ما تكون دورة شحن/تفريغ واحدة فقط؛ الدورات المتعددة تخص مختبر الموثوقية، وليس خط الإنتاج |
| تسجيل البيانات | أرشفة بيانات الجودة الكاملة في نظام MES، وربطها بالرقم التسلسلي (SN) | أرشفة بيانات السعة، وفرق الجهد، وأداء عملية التقادم |
يصبح التمييز أكثر وضوحاً عند النظر إلى تسلسل الاختبار.

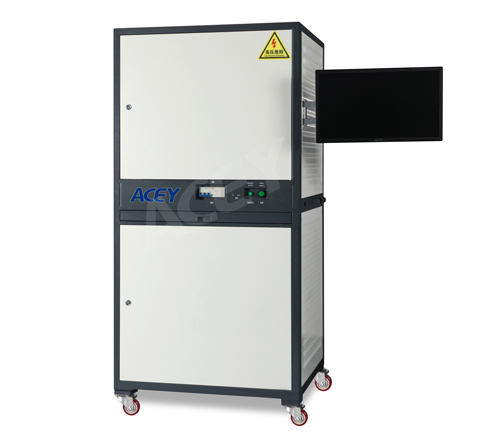

تعمل معدات اختبار EOL من خلال سلسلة من عناصر الفحص وتتحقق مما إذا كان كل منها يلبي الحد المطلوب.

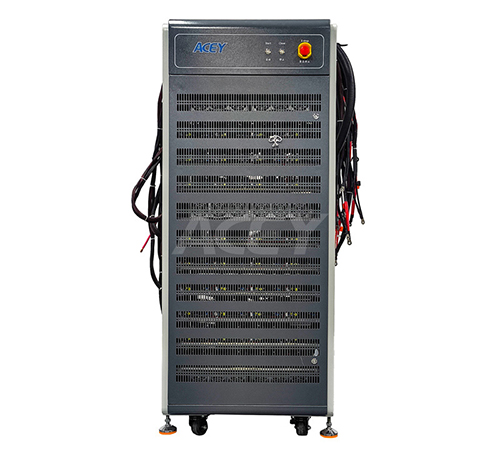

تقادم البطارية معدات الاختبار تعمل من خلال خطوات تشغيل مبرمجة مثل:
شحن ← راحة ← تفريغ ← راحة ← دورة
تتمثل مهمتها في تسجيل ما يحدث للبطارية طوال تلك العملية.
ما الذي يحدث أثناء اختبار تقادم البطارية؟
يعتمد اختبار تقادم البطارية على عملية شحن وتفريغ قابلة للبرمجة.
يتضمن برنامج الاختبار ما يلي:
لماذا يتم استخدام كل من اختبار EOL واختبار التقادم؟
إنهما يحلان مشكلات مختلفة تتعلق بمراقبة الجودة.
يجيب اختبار EOL على:
الأسئلة الشائعة
*ما هو اختبار EOL لحزمة البطارية؟
اختبار EOL لحزمة البطارية هو الفحص الكهربائي والوظيفي النهائي الذي يتم إجراؤه بعد تجميع حزمة البطارية. وهو يتحقق مما إذا كانت الحزمة النهائية تلبي حدود الاختبار المطلوبة قبل خروجها من خط الإنتاج.
*ما الذي يتحقق منه اختبار EOL؟
تشمل العناصر النموذجية جهد الحزمة، والمقاومة الداخلية، ومقاومة العزل، وتحمل الجهد، والاتصال، وجهد الخلية، وبيانات درجة الحرارة، ومعلومات SOC/SOH، وإمكانية تتبع الإنتاج.
*ما الفرق بين اختبار EOL واختبار التقادم؟
يُستخدم اختبار EOL بشكل أساسي لفحص الإنتاج النهائي وإصدار حكم بالقبول/الرفض. بينما يقوم اختبار التقادم بتقييم سلوك البطارية أثناء عمليات الشحن والتفريغ والراحة والدورات المبرمجة.
*هل تقادم البطارية هو نفسه اختبار الدورة؟
يمكن لمعدات التقادم إجراء اختبارات دورية متكررة، ولكن يمكن استخدامها أيضًا لاختبارات السعة، وخصائص الشحن/التفريغ، والاختبارات المتعلقة بدرجة الحرارة. يتم ضبط برنامج الاختبار وفقًا للتقييم المطلوب.
*هل يتضمن اختبار EOL اختبار السعة؟
يتم إجراء اختبار السعة الكاملة عادةً من خلال عملية شحن/تفريغ محكومة، وهو يرتبط ارتباطًا وثيقًا باختبار التقادم أو اختبار الشحن/التفريغ. يمكن أن يتضمن اختبار EOL فحوصات وظيفية أقصر ولكنه لا يستخدم دورة سعة كاملة كطريقة فحص رئيسية له.
*ما الفرق بين اختبار مقاومة العزل واختبار تحمل الجهد؟
يقيس اختبار مقاومة العزل المقاومة بين دائرة البطارية والغلاف. بينما يطبق اختبار تحمل الجهد إجهادًا كهربائيًا محددًا ويراقب ما إذا كان العزل يظل ضمن حد التسريب المحدد.
