عملية تجميع حزمة البطاريات السلسلة 5 - تجميع الحزمة النهائية

• مونومر بطارية الطاقة (خلية البطارية) :مثل جندي وحدة قتالية (مهمة القتال الأساسية: تخزين وإطلاق الطاقة الكهربائية)، المسؤول عن تخزين وإطلاق الطاقة الكهربائية، هو حجر الزاوية في الجيش.
• نظام إدارة البطارية (BMS) : مثل المقر الرئيسي، المسؤول عن تلقي التعليمات، وجمع المعلومات، وحساب القرارات، وإصدار الأوامر والحماية.
• نظام الإدارة الحرارية :مثل نظام الدعم اللوجستي، المسؤول عن التدفئة أو التبريد، والحفاظ على أفضل حالة قتالية للبطارية.
• غطاء الصندوق : مثل الخندق، يحمي الجنود من العدو (الغبار، السوائل، الخ).
• المستشعر : مثل الكشاف، المسؤول عن جمع المعلومات.
• حزمة الأسلاك والموصل : مثل نظام الاتصالات والنقل، المسؤول عن نقل المعلومات ونقل الطاقة.
• المكونات الأخرى : مثل المواد المختلفة، على الرغم من أنها ليست الوظيفة الرئيسية، ولكن لها تأثير كبير على أداء النظام.

تهدف عملية تجميع الحزمة النهائية إلى تشكيل "جيش" كامل من مختلف الأقسام والمواد وأنظمة الاتصالات والنقل.

• تنظيف الصندوق :قبل تجميع الصندوق، استخدم مكنسة كهربائية صناعية لتنظيف الجزء الداخلي من الصندوق جيدًا للتأكد من عدم وجود غبار أو حطام، والتركيز على تنظيف الحطام المعدني مثل رقائق الألومنيوم.
• ختم الغراء ألصق شريطًا عازلًا (مُكوّنًا غالبًا من السيليكون الرغوي) على سطح شفة الصندوق. يجب أن تضمن أسطح شفة الصندوق وغطاء الصندوق استواءً مُعينًا لضمان إحكام الغلق بين الصندوق والغطاء العلوي.

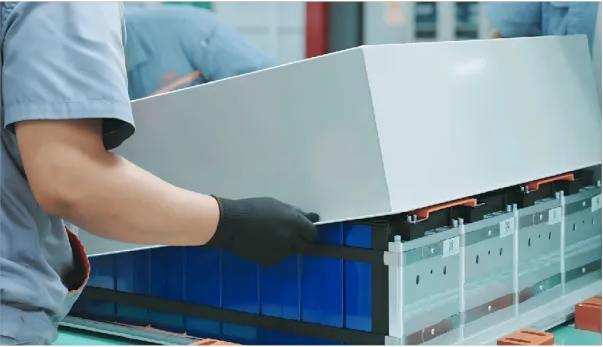

• قم بتثبيت الغطاء العلوي :قم بمحاذاة الغطاء العلوي مع العلبة. عادةً، يبدأ عاملان من الزاوية المقابلة لحزمة البطارية، ويربطانها بمسامير في اتجاه عقارب الساعة أو عكسها لضمان توزيع مانع التسرب بالتساوي.

• تركيب البراغي :قم بتثبيت البراغي في موضع اتصال الصندوق والوحدة وفقًا لمتطلبات التصميم.

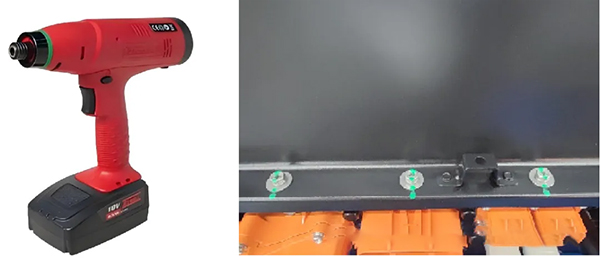

• التحكم في عزم الدوران :استخدم مفتاح عزم الدوران أو المعدات الآلية لربط البراغي للتأكد من أن عزم دوران كل برغي يلبي متطلبات التصميم.
• وضع العلامات :قم بتحديد أماكن البراغي والتوصيلات لإجراء الفحص والصيانة اللاحقة.

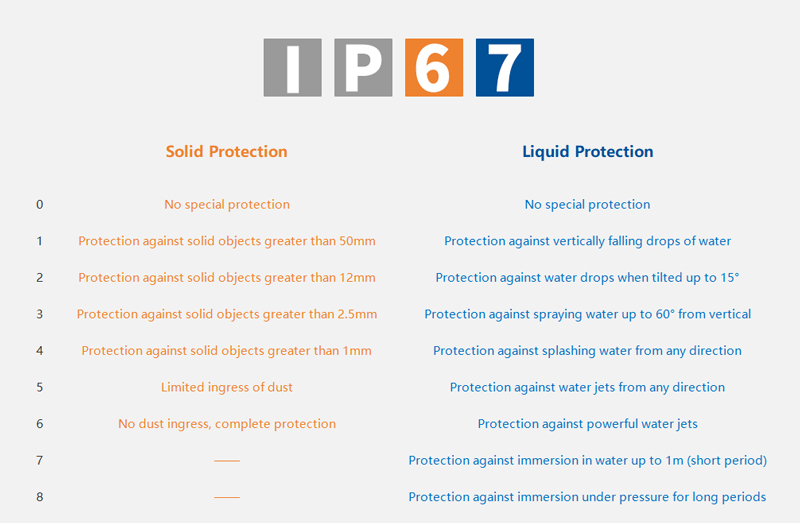

يتكون مستوى الحماية (مستوى IP) من رقمين، الرقم الأول يشير إلى قدرة مقاومة الغبار، والرقم الثاني يشير إلى قدرة مقاومة الماء.

هناك ثلاث طرق رئيسية لاختبار مستوى الحماية :

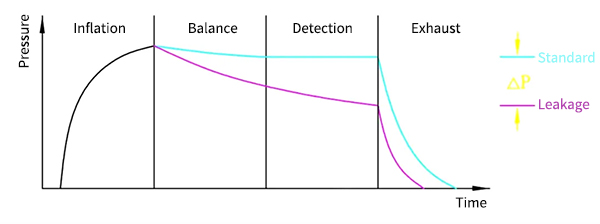

• تضخم اقتصادي : انفخ قطعة العمل المراد اختبارها بضغط الاختبار. يُضبط وقت مرحلة النفخ بناءً على حجم الاختبار وضغطه.
• توازن: يصل الضغط ودرجة الحرارة في مُكوّن الاختبار إلى حالة التوازن. ويرتبط الوقت اللازم لمرحلة التوازن بحجم الاختبار، وضغط الاختبار، والخصائص الحرارية لقطعة العمل.
• كشف: قياس معدل تسرب الغاز الاختباري في حجم الاختبار خلال فترة زمنية معينة.
• العادم: أثناء مرحلة العادم، قم بتوفير عادم جوي لمكون الاختبار.

معدل التسرب : انخفاض الضغط لكل وحدة زمنية، على سبيل المثال 0.02 باسكال/ثانية. يمكن أيضًا تعريف معدل التسرب كوحدة تدفق، مثل 4 سم/دقيقة. بالإضافة إلى تحديد معلمات حجم الهواء (مثل سم/دقيقة القياسي) المسموح بتسربه في ظروف الاستخدام القياسية، يجب أن تحدد مواصفات الاختبار الكاملة أيضًا الضغط عند تسرب الهواء.

صيغة حساب التسرب:

(3) العوامل المؤثرة على إحكام الهواء

• تأثير هيكل حزمة البطارية على إحكام الهواء:

• المشاكل التي تؤثر على إحكام الهواء أثناء استخدام حزمة البطارية:

• التأثير أثناء عملية التصنيع:
