سلسلة عملية تجميع حزمة البطاريات - المعرفة الأساسية بحاويات تخزين الطاقة

June 12 , 2025

عملية تجميع حزمة البطاريات السلسلة 9 - المعرفة الأساسية بحاويات تخزين الطاقة

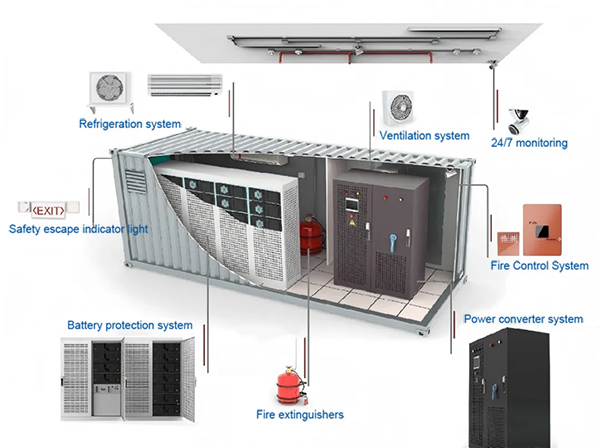

تنقسم أنظمة تخزين طاقة البطاريات بشكل رئيسي إلى: تخزين طاقة الحاويات، وتخزين طاقة الصناعة والتجارة، وتخزين طاقة المنازل، وتخزين طاقة المحمول، ويحتل تخزين طاقة الحاويات مكانة بارزة بينها. تُعد الحاويات مناسبة جدًا لدمج أنظمة تخزين طاقة البطاريات بفضل مزاياها، مثل سهولة التركيب والنقل، والمتانة العالية، والقوة العالية.

سيقدم هذا العدد بالتفصيل المعرفة الأساسية حول مواصفات وأبعاد حاويات تخزين الطاقة، وطرق النقل، ومعاني الرموز، ومستويات الحماية، ومستويات مقاومة التآكل وشهادة جمعية التصنيف.

01 نظرة عامة على مواصفات وأبعاد حاويات تخزين الطاقة

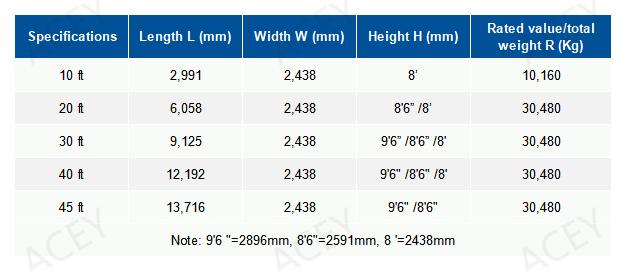

يحدد المعيار الدولي ISO 668 مواصفات وأبعاد الحاويات، التي تتراوح من 10 أقدام إلى 45 قدمًا، وتتوفر أحجام أكبر مثل 49 قدمًا و53 قدمًا و60 قدمًا. من بينها، تُستخدم أحجام 20 قدمًا و40 قدمًا بشكل رئيسي في أنظمة تخزين الطاقة. حاليًا، تُعد أنظمة تخزين الطاقة بسعة 5 ميجاوات ساعة هي المنتجات السائدة في السوق، ومعظمها يستخدم حاويات بطول 20 قدمًا.

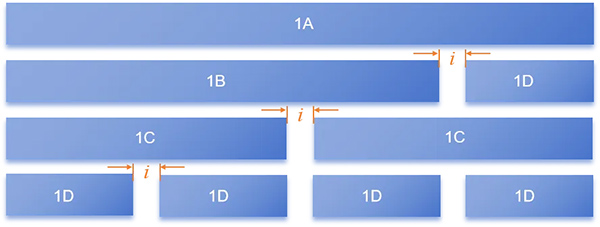

يمكن تقسيم حاويات السلسلة 1 الشائعة حاليًا وفقًا لمعيار ISO668-2020 إلى أربع فئات: أ، ب، ج، د من حيث الأبعاد الخارجية. العلاقة بين المخطط التخطيطي والأبعاد المحددة هي كما يلي:

النوع 1أ: 40 قدمًا (12192 ملم)؛

النوع 1ب: 30 قدمًا (9 125 ملم)؛

النوع 1C: 20 قدمًا (6058 ملم)؛

النوع 1D: 10 أقدام (2991 ملم)؛

i (التباعد) = 3 بوصة (76 ملم).

• 1A = 1B + 1D + i = 9125 مم + 2991 مم + 76 مم = 12192 مم؛

• 1B = 3D + 2i = 3 × 2991 مم + 2 × 76 مم = 8 973 مم + 152 مم = 9125 مم؛

• 1C = 2D + i = 2 × 2991 مم + 76 مم = 6058 مم.

02 الطرق الرئيسية لنقل حاويات تخزين الطاقة

يتميز نقل الحاويات بمزايا عظيمة، إذ يُوسّع وحدات المجموعة، ويُحسّن كفاءة التحميل والتفريغ، ويُخفّض كثافة العمالة؛ ويُقلّل من وقت نقل البضائع ويُخفّض تكاليف الخدمات اللوجستية؛ ويُبسّط عملية التغليف ويُوفّر تكاليف نقل البضائع وتغليفها.

إن وسائل النقل الرئيسية لحاويات تخزين الطاقة هي: النقل البري، والنقل بالسكك الحديدية، والنقل المائي.

النقل البري :مناسبة للنقل لمسافات متوسطة وقصيرة، مع مزايا المرونة، والتحميل والتفريغ المريح، والنقل من الباب إلى الباب، ويمكنها الاستجابة بسرعة لاحتياجات نشر حاويات تخزين الطاقة في مواقع المشاريع المختلفة.

النقل بالسكك الحديدية :مناسبة للنقل لمسافات طويلة وعلى نطاق واسع، بتكاليف منخفضة نسبيًا، وأقل تأثرًا بالظروف الطبيعية أثناء النقل، وتشغيل مستقر نسبيًا، ويمكنها نقل حاويات تخزين الطاقة إلى أماكن استخدام بعيدة أو مراكز لوجستية كبيرة في وقت قصير.

النقل المائي يُعدّ النقل المائي من أهم وسائل النقل لمسافات طويلة وعلى نطاق واسع لحاويات تخزين الطاقة، وخاصةً النقل عبر الحدود في التجارة الدولية. فهو يُتيح الاستفادة الكاملة من سعة السفن الكبيرة، ويُخفّض تكاليف نقل الوحدات، إلا أن مدة النقل طويلة نسبيًا، وتتأثر بشكل واضح بعوامل مثل مرافق الموانئ والطقس والبحر.

03 معنى رمز حاوية تخزين الطاقة

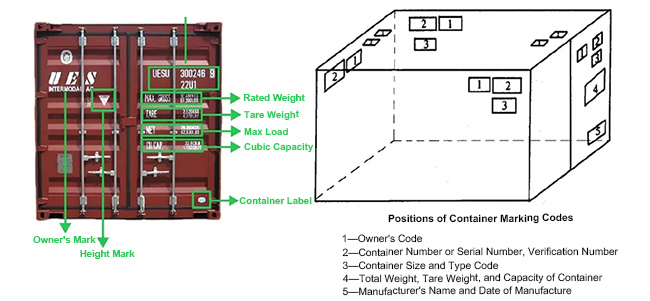

لتسهيل إدارة نقل الحاويات، تنص ISO 790-73 على "العلامة الإلزامية" و"العلامة الاختيارية" وعلامة النجاح.

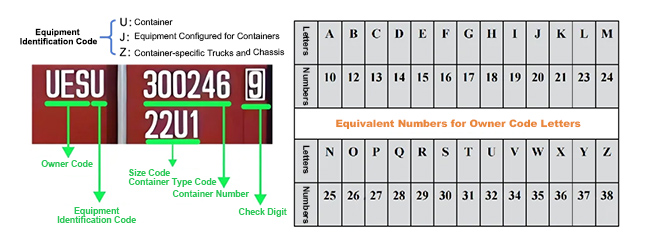

ال علامة التعريف يتكون بشكل أساسي من رمز مالك الحاوية (UES)، ورمز تعريف المعدات (U/J/Z)، ورقم تسلسل الحاوية (300246)، ورمز الفحص (9)، وما إلى ذلك.

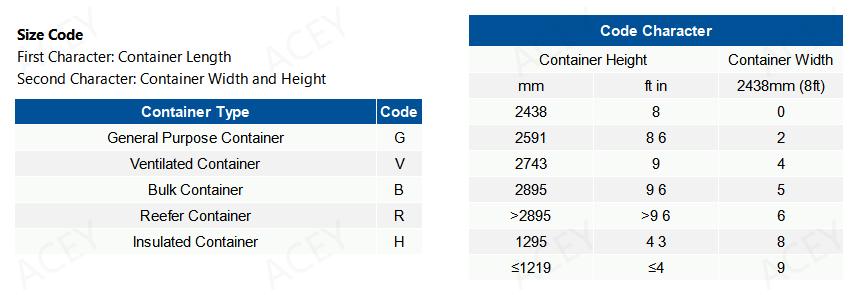

ال رمز نوع الحاوية يتكون من حرفين، الحرف الأول يشير إلى نوع الحاوية؛ الحرف الثاني يشير إلى خصائص نوع معين من الحاوية.

ال رمز المقاس يتكون أيضًا من حرفين، يشير الحرف الأول إلى طول الحاوية؛ ويشير الحرف الثاني إلى عرض الحاوية وارتفاعها.

يشير MAX.GR. (MAX GROSS) إلى الوزن الإجمالي من الحاوية: 30480KG يعني 30480 كيلوغرام، 67200LB يعني 67200 رطل.

يشير TARE إلى الوزن الميت من الحاوية: 2290KG يعني 2290 كيلوغرام، 5050LB يعني 5050 رطل.

يجب وضع علامة على جميع الحاويات التي يزيد ارتفاعها عن ٢٫٦ متر (٨ أقدام و٥ بوصات)، وكذلك على جميع الحاويات التي يزيد وزنها عن ٣٠٫٤٨ طنًا. تُوضع هذه العلامات عادةً على جانبي الحاوية وطرفيها.

04 شهادة جمعية التصنيف واختبار النوع

تشكل شهادة جمعية التصنيف ضمانة مهمة لجودة وأداء سلامة حاويات تخزين الطاقة.

محتوى الشهادة وتشمل: القوة الهيكلية، ومقاومة الحرائق، ومقاومة الرطوبة، والسلامة الكهربائية، والملاءمة للبضائع الخطرة، وما إلى ذلك.

يُعد اختبار النوع حلقة وصل رئيسية في اعتماد هيئات التصنيف. وهو يهدف إلى إجراء اختبارات أداء شاملة وفحص لعينات حاويات تخزين الطاقة وفقًا لمعايير ومواصفات محددة، بما في ذلك على سبيل المثال لا الحصر اختبارات الاهتزاز والصدمات وتغيرات درجة الحرارة والرطوبة في بيئات محاكاة للنقل البحري، التحقق مما إذا كان بإمكانه تحمل اختبار الظروف القاسية المختلفة والتأكد من عدم وجود مواقف خطيرة مثل تسرب البطارية أو الحريق أو الانفجار وما إلى ذلك أثناء النقل .

05 مستوى الحماية ومستوى مقاومة التآكل لحاويات تخزين الطاقة

5.1 مستوى الحماية

يتم تقسيم مستوى حماية IP لحاويات تخزين الطاقة بشكل عام وفقًا لـ GB 4208، مثل IP54 (منع دخول الغبار ومنع تناثر الماء من جميع الاتجاهات)، IP55 (منع دخول الغبار ومنع الغمر قصير المدى في الماء)

المتطلبات المحددة :عادةً ما يكون من المطلوب الوصول إلى مستوى IP54 أو أعلى لضمان أن حاوية تخزين الطاقة لا تزال قادرة على العمل بشكل طبيعي في ظل الظروف الخارجية القاسية.

طريقة التنفيذ :يحتاج جسم الصندوق إلى استخدام مواد وحلول تصميم خاصة، مثل عملية اللحام المختومة بالكامل لمنع مياه الأمطار من النفاذ من الأعلى والجدران الجانبية والأسفل؛ تم تجهيز المدخل والمخرج بنظام فلتر مزدوج الطبقة لمنع الغبار والجسيمات.

IP67

5.2 مستوى مقاومة التآكل

يشير مستوى مقاومة التآكل إلى قدرة حاويات تخزين الطاقة على مقاومة التآكل، ويستند بشكل أساسي إلى معايير مثل CECS343-2013 وGB/T 30790.2-2014.

المتطلبات المحددة :نظرًا لأن حاويات تخزين الطاقة قد تتعرض للتآكل بسبب مياه البحر في بيئة الشحن ويتم تركيبها في الهواء الطلق، فإنها تحتاج إلى العمل بثبات لفترة طويلة، وبالتالي فإن متطلبات مقاومة التآكل مرتفعة نسبيًا.

طريقة التنفيذ يُقسّم نظام مقاومة التآكل لحاويات تخزين الطاقة عادةً إلى ثلاث طبقات: طبقة أساس غنية بالإيبوكسي والزنك، وطبقة وسطى من طلاء الحديد الميكاسي الإيبوكسي، وطبقة علوية من البولي يوريثان الأليفاتي. كما تُعالَج المنطقة السفلية برش الزنك وطلاء الأسفلت لتحمل ظروف العمل المعقدة، مثل الغمر في المطر والتآكل الكيميائي.
