تتأثر جودة اللحام النقطي بعدة عوامل:

• إعدادات تيار اللحام والنبضات
• ضغط رأس اللحام
• شكل القطب وحالته
• مادة شريط النيكل وسمكه
• مادة طرف الخلية وحالة سطحه
• عدد نقاط اللحام واتجاهها وتباعدها
• استقرار أداة تثبيت حزمة البطارية
• طريقة التبريد المستخدمة في الآلات الأوتوماتيكية
• دقة برنامج اللحام وتحديد موضع الحركة

بالنسبة لحزم البطاريات التي تحتوي على عدد كبير من نقاط اللحام، فإن الاعتماد على الفحص اليدوي فقط يجعل من الصعب التحقق من سلامة كل وصلة. تساعد ميزات مثل تتبع نقاط اللحام، واكتشاف الحالات غير الطبيعية، وتسجيل بيانات الإنتاج المشغلين على تحديد مشكلات مثل تناثر اللحام، واللحامات الباردة، والوصلات الضعيفة، ونقاط اللحام المفقودة بسرعة.

ما الفرق بين اللحام أحادي الجانب واللحام مزدوج الجانب؟

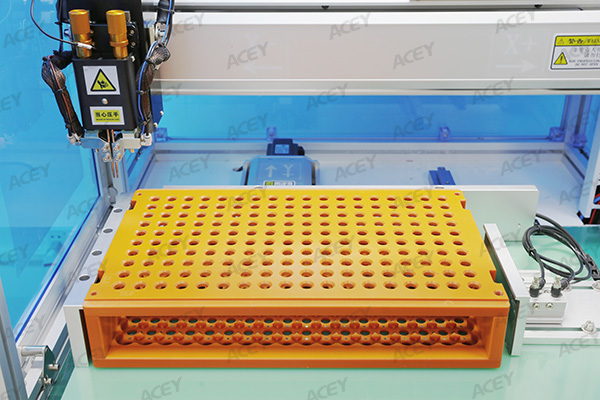

اللحام الأوتوماتيكي أحادي الجانب

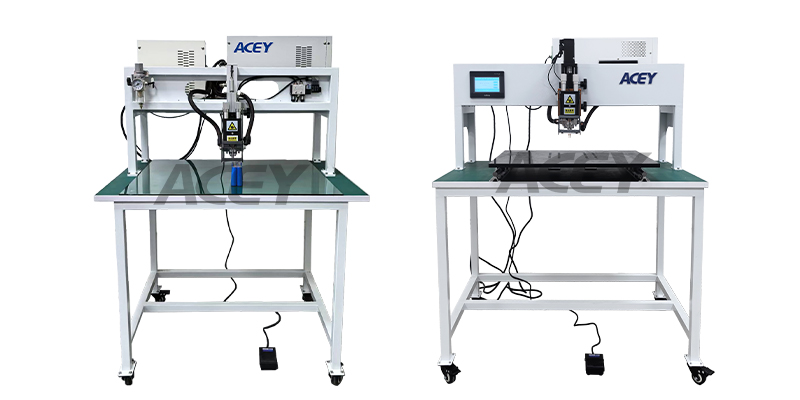

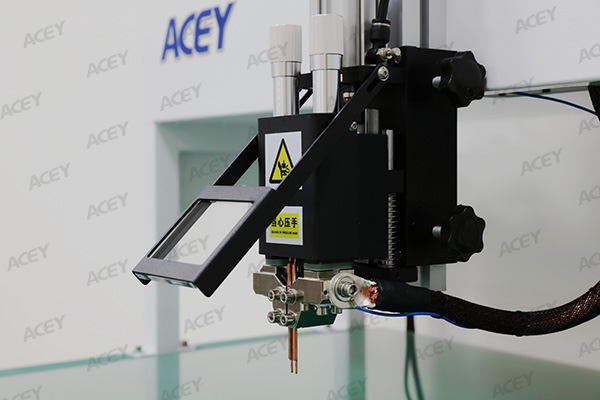

تعتمد آلة اللحام النقطي الجسرية بشكل أساسي على تحديد الموضع بواسطة المشغل.

يضع المشغل حزمة البطارية على طاولة اللحام، ويُحاذي منطقة اللحام المطلوبة مع رأس اللحام، ويبدأ دورة اللحام باستخدام دواسة القدم. يجعل هيكلها المفتوح وضع المنتج وتغيير الإعدادات أكثر مرونة.

تُستخدم هذه الآلة عادةً لإعداد العينات، وتجارب العمليات، والإنتاج بكميات صغيرة.

العوامل الرئيسية عند اختيار آلة لحام نقطي لحزمة البطارية

1. نوع خلية البطارية

يؤثر شكل خلية البطارية على تصميم أداة التثبيت، وحركة رأس اللحام، وموضع القطب، ومساحة العمل المطلوبة للآلة.

يمكن استخدام آلة اللحام النقطي لحزم البطاريات اليدوية والأوتوماتيكية من ACEY مع الخلايا الأسطوانية مثل:

• 14500
• 18650
• 21700
• 26650
• 32700
• 32140
• 33140
• أخرى

نطاق التوافق القياسي لآلات اللحام النقطي الأوتوماتيكية أحادية الجانب وثنائية الجانب من ACEY هو:

تنطبق هذه القيم على تكوين الآلة القياسي. يجب أيضًا مراعاة أبعاد القالب، وارتفاع الخلية، وموضع الطرف، وخلوص رأس اللحام.

بالنسبة لحزم البطاريات خارج نطاق العمل القياسي، يمكن لـ ACEY تخصيص المعدات وفقًا لأبعاد المنتج الفعلية. على سبيل المثال، يمكن زيادة ارتفاع هيكل الآلة لحزم البطاريات الأطول، مع إجراء التعديلات المقابلة على موضع القالب، وخلوص رأس اللحام، أو مسافة الحركة.

لذلك، فإن توفير الأبعاد الكاملة لحزمة البطارية يكون أكثر فائدة من توفير طراز الخلية فقط.

3. حجم الإنتاج

يؤثر حجم الإنتاج بشكل مباشر على مستوى الأتمتة المطلوب.

آلة اللحام النقطي ذات الجسر مناسبة لإنتاج العينات، والتحقق من العمليات، والدفعات الصغيرة. وبما أن المشغل يتحكم في موضع حزمة البطارية، فمن الأسهل التعامل مع المنتجات التي تتغير بشكل متكرر.

آلة اللحام النقطي الأوتوماتيكية أحادية الجانب مناسبة لإنتاج الدفعات الصغيرة والمتوسطة. فهي تُكمل جانبًا واحدًا تلقائيًا، ولكن يجب قلب حزمة البطارية أو إعادة وضعها قبل لحام الجانب الآخر.

آلة اللحام النقطي الأوتوماتيكية ثنائية الجانب أكثر ملاءمة للإنتاج المتكرر على شكل دفعات. يساعد تقليل المناولة اليدوية وإعادة التموضع على تحسين استمرارية عملية اللحام.

يجب اختيار الآلة وفقًا لهدف الإنتاج الفعلي بالساعة أو باليوم بدلًا من اختيار أعلى مستوى من الأتمتة بشكل افتراضي.

4. نوع رأس اللحام

يؤثر نوع رأس اللحام على التحكم في الحركة، وضغط اللحام، والتوافق مع هياكل شرائح النيكل المختلفة.

تتوفر آلات اللحام النقطي ذات الجسر من ACEY مع:

• رأس لحام هوائي
• رأس لحام كهربائي يعمل بمحرك خطوي
• رأس لحام كهربائي يعمل بمحرك مؤازر

تتوفر آلات ACEY الأوتوماتيكية أحادية الجانب وثنائية الجانب مع:

• رأس لحام هوائي
• رأس لحام كهربائي يعمل بمحرك خطوي
• رأس لحام كهربائي يعمل بمحرك مؤازر
• رأس لحام دوّار

ينبغي النظر في استخدام رأس لحام دوّار عندما:

• يكون لشريحة النيكل شكل غير منتظم
• تختلف اتجاهات نقاط اللحام عبر حزمة البطارية
• تكون بعض نقاط اللحام مرتبة بزاوية
• يجب أن يتبع اتجاه القطب تخطيط شريط النيكل
• يحتوي برنامج لحام واحد على عدة اتجاهات للحام

يمكن تهيئة آلات اللحام النقطي ACEY بخيارات تيار اللحام التالية:

• 5000A
• 8000A
• 10000A
• المزيد

لا يحدد التيار الأقصى وحده نتيجة اللحام. يجب أن يأخذ التكوين النهائي أيضًا العوامل التالية في الاعتبار:

• مادة شريط النيكل
• سماكة شريط النيكل
• مادة طرف الخلية
• عدد نقاط اللحام
• تباعد نقاط اللحام
• ضغط اللحام
• إعدادات نبضات اللحام
• قوة الوصلة المطلوبة

يمكن تهيئة آلات اللحام النقطي الأوتوماتيكية من ACEY باستخدام:

• تبريد بالهواء
• تبريد بالماء

تدعم آلات اللحام النقطي الأوتوماتيكية أحادية الجانب وثنائية الجانب من ACEY تتبع نقاط اللحام ويمكنها مراقبة وتسجيل وإصدار إنذارات للحالات مثل:

• الشرر
• اللحامات الوهمية
• اللحامات الضعيفة
• اللحامات الفائتة
• المواضع غير الطبيعية لنقاط اللحام

قد تختلف مشاريع حزم البطاريات في:

• الطول أو العرض أو الارتفاع الإجمالي
• ترتيب الخلايا
• شكل شريط النيكل واتجاه نقاط اللحام
• أبعاد القالب
• عمق أو ارتفاع موضع اللحام
• سرعة الإنتاج
• مستوى الأتمتة المطلوب

قبل التخصيص، يجب تأكيد المعلومات التالية:

• طول وعرض وارتفاع حزمة البطارية
• طراز الخلية
• ترتيب التوصيل على التوالي والتوازي
• رسم شريط النيكل
• تخطيط نقاط اللحام
• وزن المنتج
• متطلبات دورة الإنتاج
• ظروف طاقة المصنع والهواء المضغوط

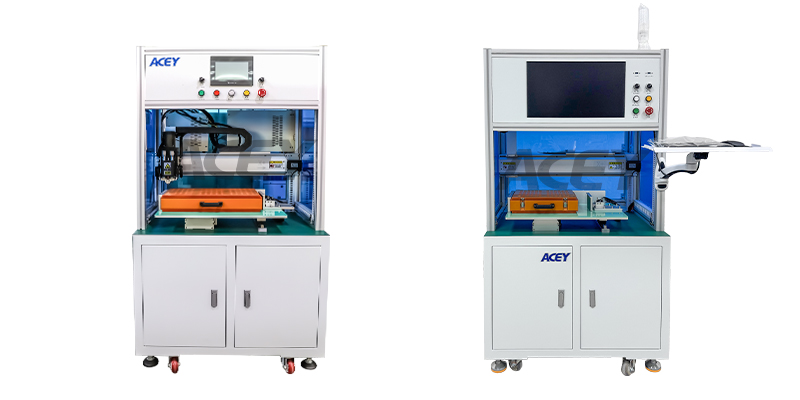

1. آلة اللحام النقطي الأوتوماتيكية أحادية الجانب لحزم البطاريات

تشمل وظائفها الرئيسية:

• تنفيذ مسار اللحام تلقائيًا
• استيراد بيانات اللحام من AutoCAD
• التعويض التلقائي عن الانحراف الطفيف في موضع القطب
• مراقبة بيانات الإنتاج وتسجيلها
• مراقبة الشرر واللحامات الزائفة واللحامات الضعيفة واللحامات المفقودة
• أوضاع اللحام بنقطة واحدة ونقطتين وثلاث نقاط
• تباعد نقاط اللحام القابل للضبط
• تيار لحام اختياري بقوة 5000A أو 8000A أو 10000A
• مصدر طاقة لحام اختياري بعاكس تيار مستمر أو ترانزستور

تشمل رؤوس اللحام المتاحة:

• رأس لحام هوائي
• رأس لحام كهربائي يعمل بمحرك خطوي
• رأس لحام كهربائي يعمل بمحرك مؤازر
• رأس لحام دوّار لشرائط النيكل غير المنتظمة

تشمل طرق التبريد المتاحة:

• تبريد بالهواء
• تبريد بالماء

هذه الآلة مناسبة عندما:

• يلزم تحديد موضع اللحام تلقائيًا
• يُسمح بتدوير حزمة البطارية يدويًا
• يكون حجم الإنتاج صغيرًا أو متوسطًا
• لا تكون الأتمتة الكاملة ضرورية
• تحتاج تكلفة الاستثمار الأولي في المعدات إلى التحكم
• تحتاج عدة برامج لحام إلى التخزين وإعادة الاستخدام

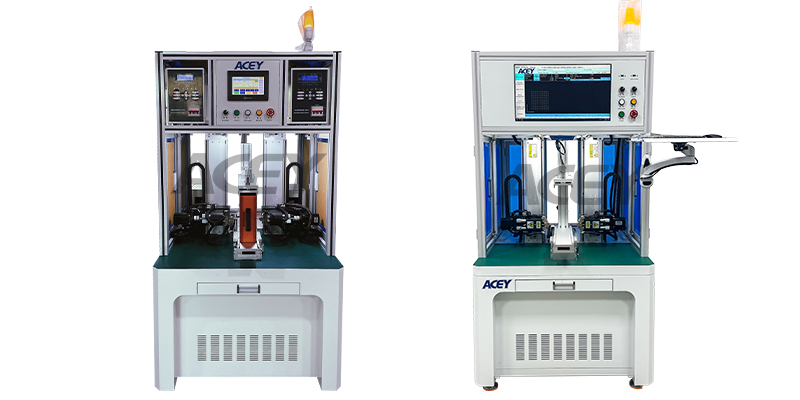

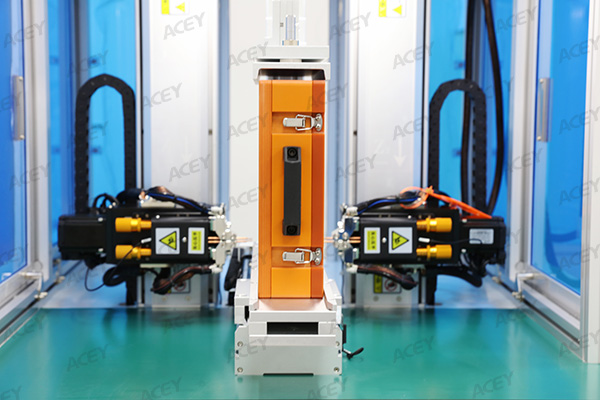

2. آلة اللحام النقطي الأوتوماتيكية ثنائية الجانب لحزم البطاريات

تشمل وظائفها الرئيسية ما يلي:

• عملية لحام آلية مزدوجة الجوانب
• استيراد بيانات اللحام من AutoCAD
• التعويض التلقائي عن انحراف موضع القطب
• تتبع نقاط اللحام
• تسجيل بيانات الإنتاج
• مراقبة اللحام غير الطبيعي والإنذارات
• لحام بنقطة واحدة ونقطتين وثلاث نقاط
• تباعد نقاط اللحام القابل للضبط
• تيار لحام اختياري بقوة 5000A أو 8000A أو 10000A
• مصدر طاقة لحام اختياري بعاكس تيار مستمر أو ترانزستور

تشمل رؤوس اللحام المتوفرة ما يلي:

• رأس لحام هوائي
• رأس لحام كهربائي يعمل بمحرك خطوي
• رأس لحام كهربائي يعمل بمحرك مؤازر
• رأس لحام دوار لشرائط النيكل غير المنتظمة

تشمل طرق التبريد المتوفرة ما يلي:

• تبريد بالهواء
• تبريد بالماء

تكون هذه الآلة أكثر ملاءمة عندما:

• يتم إنتاج حزم البطاريات على دفعات متكررة
• تحتاج عمليات النقل اليدوي إلى تقليلها
• تتطلب كفاءة إنتاج أعلى
• يكون هيكل المنتج مستقرًا نسبيًا
• يتطلب مستوى أعلى من الأتمتة
• يكون اتساق تحديد الموضع بين مرحلتي اللحام مهمًا

3. آلة لحام النقاط لحزم البطاريات ذات الهيكل الجسري

تشمل رؤوس اللحام المتوفرة ما يلي:

• رأس لحام هوائي
• رأس لحام كهربائي يعمل بمحرك خطوي
• رأس لحام كهربائي يعمل بمحرك مؤازر

هذه الآلة مناسبة عندما:

• تتغير تصميمات حزم البطاريات بشكل متكرر
• يركز الإنتاج على العينات أو الدفعات الصغيرة
• يحتاج المشغلون إلى وصول مباشر إلى منطقة اللحام
• يجب معالجة تنسيقات أو أبعاد مختلفة للبطاريات
• يكون التموضع اليدوي مقبولًا
• لا يكون برنامج حركة آلي كامل ضروريًا
• يحتاج الاستثمار الأولي في المعدات إلى البقاء ضمن حدود مضبوطة

بالمقارنة مع الآلات الأوتوماتيكية، تعتمد آلة اللحام الجسرية بشكل أكبر على المشغل لتحقيق كفاءة الإنتاج واتساق موضع اللحام. وتتمثل مزاياها الرئيسية في المرونة وسهولة تغيير الإعداد وانخفاض مستوى الاستثمار في المعدات.

مقارنة بين أنواع الآلات الثلاثة

لماذا لا يمكن لتيار اللحام وحده تحديد جودة اللحام

تيار اللحام مهم، ولكن لا ينبغي استخدامه كأساس وحيد لاختيار الآلة أو تقييم جودة اللحام.

حتى عندما تستخدم حزمتا بطاريات نفس طراز الخلية، فقد تحتاجان إلى معلمات لحام مختلفة بسبب الاختلافات في سُمك شريط النيكل أو هيكل الطرف أو تخطيط نقاط اللحام.

تتأثر نتيجة اللحام النهائية بما يلي:

• مادة شريط النيكل وسُمكه
• مادة طرف الخلية
• شكل طرف القطب
• ضغط اللحام
• وقت اللحام وإعدادات النبض
• عدد ونُسق نقاط اللحام
• حالة السطح
• حالة التبريد في الآلات الأوتوماتيكية
• ثبات التجهيز

*الحفاظ على نظافة الأقطاب

تتآكل أطراف الأقطاب تدريجيًا وتتراكم عليها المواد أثناء الإنتاج. ويمكن أن تؤثر التغييرات في شكل القطب أو مساحة التلامس على ضغط اللحام وتوزيع التيار.

يجب فحص الأقطاب أو تنظيفها أو استبدالها وفقًا لظروف الإنتاج الفعلية.

*استخدام تجهيز ثابت

يجب أن يثبت التجهيز الخلايا وشرائط النيكل في المواضع الصحيحة. وقد تؤدي الحركة أثناء اللحام إلى انحراف نقاط اللحام أو ضعف التلامس أو عدم اتساق الضغط.

يجب تصميم تجهيز مخصص لحزم البطاريات ذات الأبعاد أو الهياكل غير القياسية.

*التحقق من موضع شريط النيكل

قبل اللحام، يجب أن يكون شريط النيكل مستويًا وملامسًا لطرف الخلية. وقد يؤدي الانحناء أو عدم المحاذاة أو وجود فجوات بين الشريط والطرف إلى لحام غير مستقر.

بالنسبة لشرائط النيكل غير المنتظمة، يمكن النظر في استخدام رأس لحام دوار على آلة أوتوماتيكية أحادية الجانب أو ثنائية الجانب.

*اختيار طريقة التبريد المناسبة للآلات الأوتوماتيكية

أثناء الإنتاج المستمر، يجب مراعاة تراكم الحرارة عند رأس اللحام والأقطاب.

يمكن اختيار التبريد بالماء لترددات اللحام الأعلى أو فترات التشغيل المستمر الأطول. ويُعد التبريد بالهواء مناسبًا للعديد من ظروف الإنتاج القياسية.

لا تحتاج آلة اللحام النقطي الجسرية إلى معدات تبريد.

*مراجعة إنذارات اللحام

عندما تُبلغ الآلة عن وجود شرر أو لحامات زائفة أو لحامات ضعيفة أو لحامات مفقودة، يجب التحقق من السبب قبل استمرار الإنتاج.

تشمل الأسباب المحتملة:

• تآكل القطب
• ضغط اللحام غير الصحيح
• حركة شريط النيكل
• معلمات لحام غير مناسبة
• انحراف التجهيز
• ضعف التلامس مع طرف البطارية
• التحقق من قوة اللحام

بالنسبة لأشرطة النيكل غير المنتظمة، يجب أن يوضح الرسم شكل الشريط واتجاهات نقاط اللحام بوضوح. بالنسبة لحزم البطاريات التي تتجاوز الأبعاد القياسية، يجب توفير الطول والعرض والارتفاع الكاملين لتقييم الحاجة إلى آلة أعلى أو مساحة عمل أكبر.

الخلاصة

تتطلب الجهتان الموجبة والسالبة لحزمة بطارية الليثيوم عادةً اللحام. يكمن الفرق بين آلات اللحام النقطي أحادية الجانب وثنائية الجانب في كيفية إكمال مرحلتي اللحام ومستوى الأتمتة المستخدم.

تقوم الآلة الأوتوماتيكية أحادية الجانب بلحام جانب واحد أولاً. ثم يقوم المشغل بتدوير حزمة البطارية أو إعادة وضعها قبل لحام الجانب الآخر. وهي مناسبة للمصنعين الذين يحتاجون إلى لحام أوتوماتيكي ولكن لديهم متطلبات أتمتة متوسطة أو ميزانية معدات أكثر تحكماً.

تدمج الآلة الأوتوماتيكية ثنائية الجانب لحام كلا الجانبين في عملية أوتوماتيكية واحدة. وهي تقلل من عمليات النقل وإعادة الوضع اليدوية وتناسب بشكل أفضل الإنتاج المتكرر على دفعات مع متطلبات كفاءة أعلى.

تستخدم آلة اللحام النقطي الجسرية تحديد الموضع الذي يتحكم فيه المشغل والتشغيل بدواسة قدم. وهي مناسبة للعينات وتجارب المنتجات والإنتاج بكميات صغيرة. تتوفر رؤوس لحام هوائية وكهربائية بمحرك خطوي وكهربائية بمحرك مؤازر، ولا تحتاج إلى نظام تبريد إضافي.

يمكن للآلات الأوتوماتيكية أحادية الجانب وثنائية الجانب استخدام رؤوس لحام هوائية أو كهربائية بمحرك خطوي أو كهربائية بمحرك مؤازر أو دوّارة. تُستخدم رؤوس اللحام الدوّارة بشكل أساسي لأشرطة النيكل غير المنتظمة والمنتجات ذات اتجاهات نقاط اللحام المتغيرة. يتوفر التبريد بالهواء والتبريد بالماء وفقاً لظروف الإنتاج.

يمكن لـ ACEY أيضاً تخصيص المعدات وفقاً لأبعاد حزم البطاريات وهياكلها ومتطلبات اللحام المختلفة. على سبيل المثال، يمكن جعل الآلة أعلى لاستيعاب حزمة بطارية مرتفعة وتوفير خلوص كافٍ للمنتج والتجهيزات ورأس اللحام.

يساعد توفير أبعاد حزمة البطارية الكاملة ورسومات CAD ورسومات شريط النيكل أو العينات الفعلية في تحديد نوع الآلة المناسب وتكوين رأس اللحام وطريقة التبريد وخطة التخصيص.

الأسئلة الشائعة

1. ما استخدامات آلة اللحام النقطي الجسرية لحزم البطاريات؟
تُستخدم آلة اللحام النقطي الجسرية عادةً لإعداد العينات وتطوير المنتجات وتجارب العمليات والإنتاج بكميات صغيرة.

يقوم المشغّل بوضع حزمة البطارية على طاولة اللحام ويبدأ دورة اللحام باستخدام دواسة قدم. يوفر هيكلها المفتوح مرونة لحزم البطاريات ذات الأبعاد أو الهياكل أو مواضع اللحام المتغيرة.

2. هل تتطلب آلة اللحام النقطي الجسرية معدات تبريد؟
لا. لا تتطلب آلة اللحام النقطي الجسرية لحزم البطاريات من ACEY معدات تبريد هوائي أو مائي إضافية.

3. ما هي رؤوس اللحام المتاحة لآلة اللحام النقطي الجسرية؟
يمكن تجهيز آلة اللحام النقطي الجسرية لحزم البطاريات بما يلي:

• رأس لحام هوائي
• رأس لحام كهربائي يعمل بمحرك خطوي
• رأس لحام كهربائي يعمل بمحرك مؤازر

• رأس لحام هوائي
• رأس لحام كهربائي يعمل بمحرك خطوي
• رأس لحام كهربائي يعمل بمحرك مؤازر
• رأس لحام دوّار
