حل خط تجميع حزم البطاريات الأسطوانية لخلايا 18650 و21700 و26650 و32650 و32700

توفر ACEY حل تجميع شبه أوماتيكي لحزم بطاريات الليثيوم المصنوعة من الخلايا الأسطوانية 18650 و21700 و26650 و32650 و32700. يغطي الحل تصنيف سعة الخلايا، وتطبيق ورق العزل، وفرز OCV/ACIR، وفحص القطبية، واللحام النقطي، واختبار BMS، واختبار الحزمة النهائية، والتغليف بالانكماش الحراري، والترميز، والتقادم.

يجمع الخط بين المعالجة التلقائية للخ الخلايا وتجميع الحزم يدويًا. يقوم المشغلون بنقل الخلايا والحزم بين الآلات المستقلة، وتحميل تجهيزات اللحام، وإجراء تركيب الأسلاك وBMS. يستخدم تطبيق الورق وفرز OCV/ACIR وفحص القطبية CCD معدات مخصصة، بينما يمكن أن تستخدم محطة اللحام آلات أوتوماتيكية يدوية أو مبرمجة.

تناسب هذه التكوينات شبه الأوتوماتيكية الإنتاج بكميات صغيرة إلى متوسطة والمشاريع التي يتعامل مع نماذج حزم مختلفة. يتم اختيار قائمة المعدات من مواصفات الخلية ورسم الحزمة، بما في ذلك الترتيب المتوالي والمتوازي، وأشرطة التوصيل، ومتطلبات الاختبار الكهربائي. يتم تكوين كل آلة بالشكل المطلوب للمشروع.

عرضخط تجميع حزم البطاريات الأسطوانية للحصول على تفاصيل المعدات.

نظرة عامة على الحل

عملية التجميع

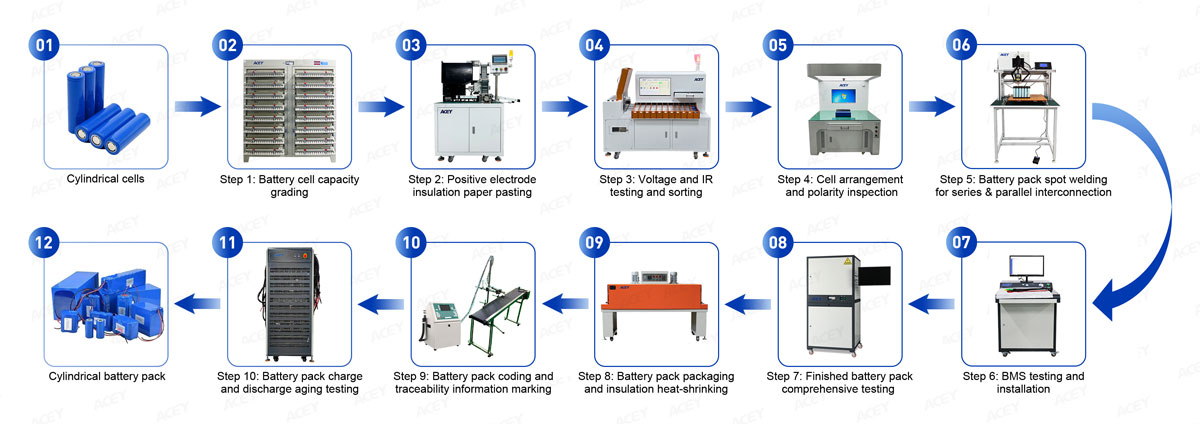

تصنيف سعة الخلايا ← تطبيق ورق العزل ← فرز OCV/ACIR ← ترتيب الخلايا ← فحص القطبية ← اللحام النقطي ← اختبار BMS والتركيب ← اختبار الحزمة النهائية ← التغليف بالانكماش الحراري ← الترميز ← تقادم الحزمة

المعدات ومحطات العمليات

كيف يعمل خط تجميع حزم البطاريات الاسطوانية شبه الأوتوماتيكي

الخطوة 1 — بطارية Cتصنيف سعة الخلايا

قبل التجميع، يتم شحن الخلايا وتفريغها لقياس السعة القابلة للاستخدام والأداء الأساسي.

الهدف هو منع تجميع الخلايا ذات السعات المتفاوتة للغاية—والناتجة عن نفاد الشحنة أو فقدانها أثناء التخزين أو النقل لفترات طويلة—في حزمة البطارية نفسها. إذ تحدّ الخلايا الأضعف من الأداء القابل للاستخدام للمجموعة المتصلة على التوالي أو التوازي بأكملها.

وليثيومايون سلآلة تصنيف الدرجاتيقوم بتشغيل دورات شحن وتفريغ مبرمجة عبر قنوات متعددة ويسجل البيانات لكل خلية.

توفر ACEY آلة شحن وتفريغ البطاريات لاختبار الشحن والتفريغ، وتصنيف السعة، وتقييم أداء دورة خلايا الليثيوم الاسطوانية بما في ذلك 18650، 21700، 26650، 32700، 32140 و 33140. تتيح هذه الأنظمة متعددة القنوات للمصنعين تقييم سعة الخلية، والجهد، التيار والاتساق قبل الفرز وتجميع الحزم، مع نطاقات تيار مختلفة لتلبية متطلبات الإنتاج المختلفة.

اسم المنتج	آلة تصنيف سعة البطارية		مخصص
النوع	خطي / نوع التغذية المرتدة بالطاقة
خلايا البطارية المتوافقة	18650/ 21700/ 26650/ 32650/32700
المواصفات	5V 3A / 6A
عدد القنوات	256	512
المنتج			عرض المزيد

الخطوة 2 — لصق ورق عزل خلايا البطارية

يتم وضع ورق العزل حول القطب الموجب بعد تصنيف السعة.

يساعد هذا العزل الإضافي في فصل منطقة القطب الموجب عن غلاف الخلية المعدني (الأنود) أثناء التجميع.

تعملآلة لصق ورق العزل الأوتوماتيكيةعلى قطع ورق العزل ووضعه بموضع ثابت. يمكن تجهيز آلات ACEY بأدوات قابلة للتغيير لمختلف الخلايا الاسطوانية.

اسم المنتج	آلة لصق ورق العزل	مخصص
قالب	قابل للاستبدال
خلايا البطارية المتوافقة	18650/ 21700/ 26650/ 32650/32700
المنتج		عرض المزيد

الخطوة 3 — فرز جهد الدائرة المفتوحة (OCV) ومقاومة التيار المتردد الداخلية (ACIR) لخلايا البطارية

تصنيف السعة وحدها لا يكفي لمطابقة الخلايا النهائية.

قبل التجميع، من الضروري أيضًا قياس جهد الدائرة المفتوحة ومقاومة التيار المتردد الداخلية خلايا البطارية لضمان اتساق حزمة البطارية.

يتم مقارنة القيم المقاسة بالنطاقات المسبقة، ويتم فصل الخلايا تلقائيًا إلى مجموعات مختلفة.

آلات فرز البطاريات الاسطوانية ACEYمتوفرة بتكوينات قياسية من 5 أو 6 أو 11 قناة، مع خيارات مخصصة متاحة أيضًا.يمكن دمجها مع أجهزة اختبار ذات علامات تجارية مثل HIOKI BT3561 أو غيرها من الأدوات المتوافقة لقياس جهد الدائرة المفتوحة (OCV) ومقاومة التيار المتردد الداخلية (ACIR).

اسم المنتج	آلة فرز البطاريات			مخصص
بطارية أسطوانية	18650 / 21700 / 26650 / 32650 / 32700 / المزيد
قالب	قابل للاستبدال
قارئ الباركود	اختياري
علامة تجارية لجهاز الاختبار	HK3561/HIOKI3561
عدد القنوات	5	6	11
المنتج				عرض المزيد

الخطوة 4 - ترتيب الخلايا وفحص الأقطابpection
توضع الخلايا المفزوعة في الترتيب المتوالي المتوازي المطلوب باستخدام حوامل الخلايا أو التركيبات المخصصة.

قبل اللحام، يجب التحقق من الاتجاه الموجب والسالب لكل خلية.

بالنسبة لخطوط الإنتاج الصغيرة، يمكن القيام بذلك يدوياً. أما في الخطوط شبه الأوتوماتيكية والأوتوماتيكية، تكون آلة الفحص البصري للأقطاب بنظام CCD أكثر موثوقية لأنها تفحص مجموعة الخلايا بالكامل مقارنة بالنموذج المحدد مسبقاً.

اسم المنتج	جهاز اختبار CCD		مخصص
خلايا البطارية المتوافقة	18650 / 21700 / 26650 / 32650 / 32700 / المزيد
كاميرا	كاميرا صناعية عالية الدقة HD
طريقة التحميل	الوضع اليدوي	تغذية أوتوماتيكية بحزام ناقل
المنتج			عرض المزيد

الخطوة 5 — اللحام بالنقطة لحزمة البطارية
يُعد اللحام بالنقطة أحد أهم العمليات في تجميع حزم البطاريات الأسطوانية.

يتم توصيل الخلايا على التوالي والتوازي عن طريق لحام شرائح توصيل من النيكل أو المطلية بالنيكل بأطراف الخلايا.

تتأثر نتيجة اللحام بأكثر من مجرد تيار اللحام. وتشمل متغيرة العملية الرئيسية ما يلي:

• مادة الشريط
• سُمك الشريط
• مادة طرف الخلية
• تيار اللحام
• زمن اللحام
• ضغط القطب الكهربائي
• حالة القطب الكهربائي
• موضع نقطة اللحام

اسم المنتج	ماكينة اللحام بالنقطة لحزمة البطارية					مخصص
خلايا البطارية المتوافقة	18650 / 21700 / 26650 / 32650 / 32700
مصدر طاقة اللحام	5000A / 8000A / 10000A
	إنفرتر تيار مستمر / ترانزستور
وضع التشغيل	يدوي		أوتوماتيكي
المنتج						عرض المزيد

الخطوة 6 — اختبار نظام إدارة البطارية (BMS) وتركيبه

بعد توصيل مجموعات الخلايا كهربائياً، يتم تركيب نظام إدارة البطارية وفقاً لتصميم الحزمة.

قبل التركيب، يلزم اختبار نظام إدارة البطارية (BMS) للتحقق من وظائف الحماية الخاصة به.

إن جهاز اختبار BMSتفحص بشكل أساسي وظائف مثل:

• الحماية من الشحن الزائد
• الاستعادة من الشحن الزائد
• الحماية من التفريغ الزائد
• الاستعادة من التفريغ الزائد
• الحماية من التيار الزائد
• تيار الاستعداد
• تأخير الحماية وسلوك الاستعادة

اسم المنتج	معدات اختبار BMS			مخصص
عدد السلاسل	4S / 16S / 20S / 24S / 32S / 52S / المزيد
تيار التفريغ الزائد	120A / 150A / 200A / 300A / 400A / 500A / 600A / 800A / المزيد
المنتج				عرض المزيد

الخطوة 7 — الاختبار الشامل لبطارية الحزمة
بمجرد اكتمال نظام إدارة البطارية (BMS) والأسلاك والوصولات الكهربائية، يتم اختبار حزمة البطارية كجمعة نهائية.

تتحقق هذه الخطوة من المكونات والوصلات التي تم إدخالها أثناء تجميع حزمة البطارية بدلاً من أداء الخلية الفردية.

يمكن تكوين جهاز الاختبار الشامل للبطارية لاختبار:

• جهد الدائرة المفتوحة
• المقاومة الداخلية للتيار المتردد/المستمر (AC/DC)
• الشحن السريع
• التفريغ السريع
• حماية الشحن
• حماية التفريغ
• حماية التيار الزائد
• حماية ماس كهربائى

اسم المنتج	جهاز الاختبار الشامل للبطاريات			مخصص
الجهد الكهربائي	50V/60V/100V/120V/150V/المزيد
تيار التفريغ	60A/120A/150A/200A/300A/400A/500A/600A/المزيد
المنتج				عرض المزيد

الخطوة 8 — تغليف بالانكماش الحراري لحزمة البطارية

عند اكتمال الاختبار الكهربائي، تنتقل حزمة البطارية إلى التغليف النهائي. لعمليات التغليف بالانكماش الحراري، يتم نقل حزمة البطارية عبر نفق انكماش يتحكم في درجات حرارته.

خيارات التغليف المتاحة تشمل:

• PVC
• POF
• PP (بولي بروبيلين)
• PE (بولي إيثيلين)
• غلاف مخصص

اسم المنتج	آلة نفق الانكماش الحراري			مخصص
موديل	ACEY-HSM4020C	ACEY-HSM4525C	ACEY-HSM5035C
فيلم انكماش	POF/PVC/PP	POF/PVC/PP/PE
حجم النفق (مم)	1200*400*200	1200*450*250	1200*500*350
حجم المنتج القابل للانكماش (مم)	350*150	400*200	450*300
المنتج				عرض المزيد

الخطوة 9 — ترميز وإمكانية تتبع حزمة البطارية
قبل اختبار التقادم والشحن، يتم وضع علامات تعريف فريدة على كل حزمة بطارية لتحقيق إمكانية التتبع الكامل لدورة الحياة.

تشمل المعلومات المطبوعة:

• طراز البطارية
• الجهد المقنن
• السعة
• تاريخ الإنتاج
• رقم الدفعة
• الرقم التسلسلي
• الباركود
• رمز الاستجابة السريعة
• المزيد

توفر ACEY طابعات محمولة باليد للإنتاج على دفعات صغيرة، بالإضافة إلى طابعات نافثة للحبر مثبتة على ناقل ومستمرة لخطوط إنتاج تتسم بالفاعلية.

برونوع المنتج	آلة ترميز الدفعات النافثة للحبر المحمولة باليد	آلة ترميز الدفعات النافثة للحبر التلقائية
المنتج			عرض المزيد

الخطوة 10 — شحن وتفريغ حزمة البطاريةتقادم
حزم البطاريات المكتملةتخضع لاختبارات التقادم بالشحن والتفريغ القابلة للبرمجة قبل الشحن. يسجل النظام الجهد، التيار، السعة ووقت الاختبار لتقييم أداء الحزمة والاستقرار التشغيلي

توفر ACEY معدات اختبار شحن وتفريغ حزمة البطاريات لمجموعة واسعة من تطبيقات حزم البطاريات.

اسم المنتج	جهاز تقادم البطاريات				مخصص
النوع	خطي / استرجاع الطاقة
الجهد	30V / 60V / 70V / 85V / 100V / 120V / 150V / 200V / المزيد
تيار الشحن والتفريغ	10A / 20A / 30A / 40A / 50A / 60A / 100A / 120A / المزيد
عدد القنوات	2 / 3 / 4 / 6 / 8 / 9 / 12 /14 / 16 / 18 / 24 / 36 / المزيد
المنتج					عرض المزيد

كيفية تكوين معدات تجميع حزمة البطاريات الاسطوانية

يجب اختيار المعدات بناءً على تصميم حزمة البطاريات الفعلية وليس فقط على طراز الخلية.

قد تتطلب حزتا بطاريات 21700 تجهيزات، آلات لحام وأنظمة اختبار مختلفة عندما تختلف تكوينات التوالي والتوازي، متطلبات التيار والهياكل الميكانيكية. ينطبق الشيء نفسه عند التغيير بين خلايا 18650، 21700، 26650، 32650 و32700.

لتكوين خط الإنتاج، يرجى تقديم المعلومات التالية：

معلومات الخلية

• طراز الخلية
• كيمياء الخلية
• سعة الخلية
• الجهد الاسمي
• الحد الأقصى لتيار الشحن/التفريغ

تصميم حزمة البطارية

• تكوين التوالي والتوازي
• عدد الخلايا
• جهد الحزمة
• سعة الحزمة
• أقصى تيار للتشغيل
• أبعاد الحزمة أو الرسم

معلومات اللحاممعلومات

• مادة الشريط النحاسي أو المطلي بالنيكل
• سمك الشريط
• هيكل قضيب التوصيل
• نمط اللحام
• عدد نقاط اللحام

معلومات نظام إدارة البطاريات (BMS)معلومات

• عدد التسلسلات
• تيار الحماية
• وظيفة الاتصال
• رسم نظام إدارة البطاريات (BMS) أو ورقة البيانات

متطلبات الإنتاجمتطلبات

• الحزم في اليوم أو الشهر أو السنة
• عدد نماذج حزم البطاريات
• مستوى الأتمتة المخطط له
• تصميم ورشة العمل
• المشغلون المتاحون

متطلبات الاختبارمتطلبات

• معايير تصنيف الخلايا
• حدود فرز الجهد الكهربائي للدائرة المفتوحة (OCV) ومقاومة التيار المتردد الداخلية (ACIR)
• تم الانتهاء من اختبار عناصر الحزمة
• تيار الشحن/التفريغ
• إجراء التقادم
• قنوات الاختبار المطلوبة
• متطلبات تتبع البيانات

تُستخدم هذه التفاصيل لـ تحديد المعدات والتركيبات ونطاقات الاختبار المطلوبة لحزمة البطارية الفعليّة.

الأسئلة الشائعة

*هل يمكن لهذا الحل دعم خلايا 18650 و 21700 و 26650 و 32650 و 32700؟
نعم. يمكن تهيئة هذا الحل لحزم البطاريات المصنوعة من خلايا أسطوانية من نوع 18650 و 21700 و 26650 و 32650 و 32700. يتم اختيار الآلات والقوالب والتركيبات لتتناسب مع أبعاد الخلايا المطلوبة وتصميم الحزمة.

*كيف يتم اختيار آلة اللحام بالنقطة؟
يعتمد الاختيار على أبعاد الحزمة، وأقطاب الخلايا، ومادة شريط التوصيل وسمكه، ونمط اللحام. تتوفر خيارات يدوية، وتلقائية أحادية الجانب، وتلقائية مزدوجة الجانب.

اطلب تكوين الخط وعرض السعر

أرسل المعلومات التالية إلى ACEY لمناقشة المعدات الخاصة بمشروع تجميع الحزم الخاص بك:

• شكل الخلية، والكيمياء، والسعة.
• تكوين التوالي والتوازي للحزمة، والجهد الاسمي، وأقصى جهد للشحن، والسعة، وتيار التشغيل.
• أبعاد الحزمة أو الرسومات.
• مادة شريط التوصيل، والسمك، ونمط اللحام.
• مواصفات نظام إدارة البطارية (BMS)، وعناصر اختبار الحزمة النهائية، وإجراء التقادم.
• عدد الحزم المطلوبة في الساعة أو اليوم ومستوى الأتمتة المفضل.

اتصل بـ ACEY للحصول على مقترح وعرض سعر لخط تجميع حزم بطاريات أسطوانية.
