7-35 daysخط تجميع شبه آلي لحزم بطاريات LiPo بنظام الأكياس للطائرات بدون طيار UAV
نظرة عامة على الحل
تم تصميم خط تجميع حزم بطاريات الطائرات بدون طيار شبه الآلي من ACEY لإنتاج حزم بطاريات خلايا الأكياس عالية الأداء المستخدمة في الطائرات بدون طيار UAV، والطائرات الزراعية بدون طيار، وطائرات المسح، وطائرات التفتيش، وغيرها من أنظمة الطيران بدون طيار.
يغطي الحل الكامل تصنيف سعة الخلايا، وفرز الجهد والمقاومة الداخلية، وقطع الألسنة، ولحام الألسنة، واختبار نظام إدارة البطارية BMS، والاختبار الشامل للحزمة، وتقادم الشحن والتفريغ. يمكن تخصيص مواصفات المعدات، والتجهيزات، ونطاقات الاختبار، وعمليات اللحام وفقًا لأبعاد خلايا العميل، وبنية الحزمة، والجهد، والسعة، ومتطلبات الإنتاج.

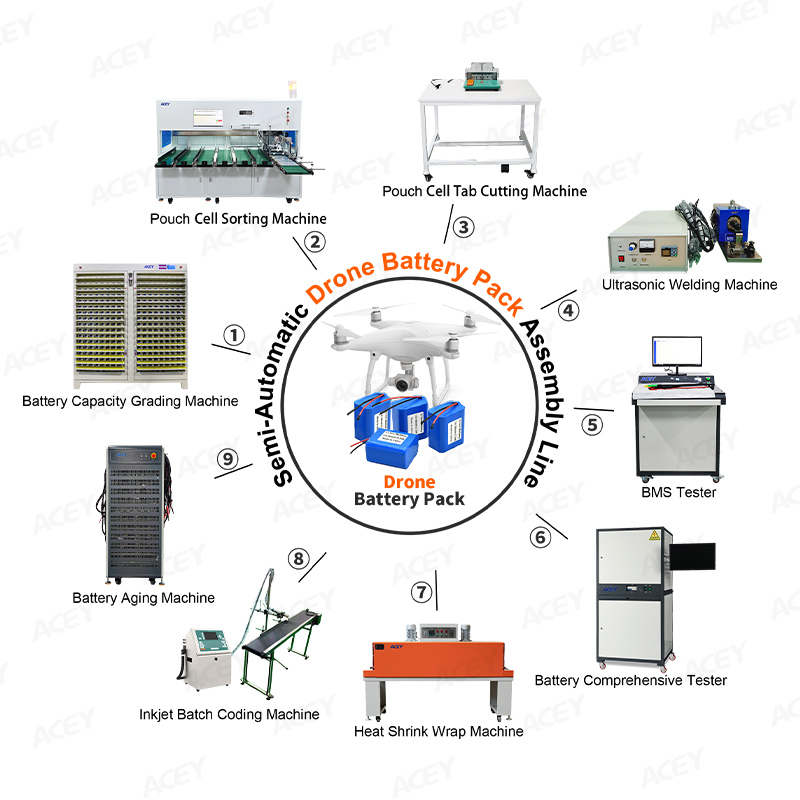

عملية الإنتاج
تصنيف سعة الخلايا → فرز الجهد والمقاومة الداخلية (IR) → مطابقة الخلايا → قطع الألسنة → تكديس الخلايا وتجميع القالب → اللحام بالموجات فوق الصوتية أو بالليزر → تركيب واختبار نظام إدارة البطارية BMS → العزل وتجميع الحزمة → الاختبار الشامل → الانكماش الحراري لفيلم العزل → الترميز ووضع العلامات → تقادم الشحن والتفريغ → الفحص النهائي
يمكن دمج التحميل اليدوي، وتكديس الخلايا، والعزل، والتوصيلات، وتجميع الحزمة مع تجهيزات ومحطات عمل مخصصة، بينما تُنجز عمليات الاختبار واللحام الرئيسية بواسطة معدات احترافية.
التكوين الرئيسي للمعدات

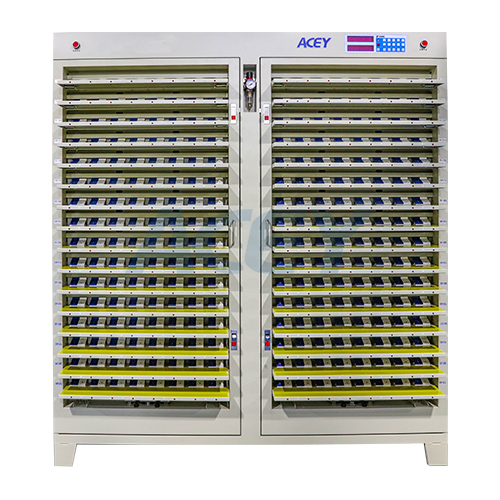

1. آلة تصنيف سعة خلايا البطارية
تُستخدم آلة تصنيف خلايا الليثيوم أيون من سلسلة ACEY-PCT لشحن خلايا الأكياس وتفريغها واختبار السعة وتصنيف الأداء قبل تجميع الحزمة. تساعد على تحديد الخلايا ذات السعة وخصائص التفريغ المتشابهة لتحسين تجانس حزمة البطارية.
المواصفات الرئيسية
| المعلمة | المواصفة |
| رقم الصنف | ACEY-PCT Series |
| عدد القنوات | 64 / 128 / 160 / 256 قناة |
| نوع الخلية المناسبة | خلايا بطارية من نوع الأكياس |
| جهد الشحن | DC 0–4.5V |
| جهد التفريغ | DC 4.5–2V |
| خيارات التيار | 20A / 30A / 40A / 60A |
| تباعد التجهيزة | قابل للتخصيص |
| مصدر الطاقة | Three-phase five-wire AC380V ±10%, 50Hz |
| درجة حرارة التشغيل | -10°C to 40°C |
| الرطوبة النسبية | ≤80% |

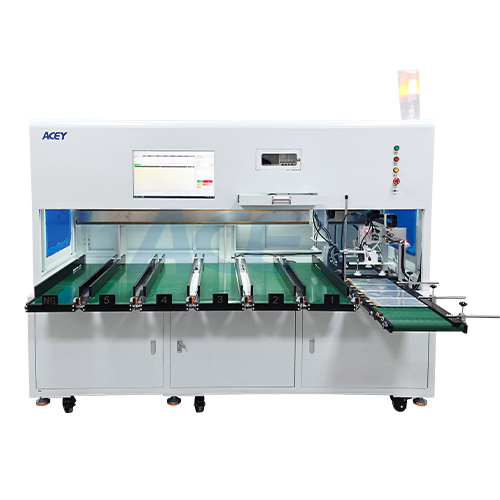

تُستخدم آلة فرز خلايا البطارية من سلسلة ACEY-PCSM لاختبار جهد الخلية والمقاومة الداخلية تلقائيًا، ثم فرز وتجميع الخلايا وفقًا للمعايير المحددة مسبقًا. يساعد تطابق الخلايا بشكل متسق على تحسين أداء خرج حزمة بطاريات الطائرات بدون طيار، وعمر الدورة، واستقرار التشغيل.
المواصفات الرئيسية
| المعلمة | المواصفة |
| رقم الصنف | ACEY-PCSM Series |
| كفاءة الفرز | 8–10 PPM |
| استخدامية المعدات | ≥95% |
| قنوات الفرز | حتى 7 قنوات |
| تكوين القنوات | 6 قنوات مطابقة + 1 قناة NG |
| طول الخلية المناسب | 50–170mm |
| عرض الخلية المناسب | 20–100mm |
| سماكة الخلية المناسبة | 4–20mm |
| نظام التحكم | حاسوب صناعي مدمج |
| شاشة العرض | شاشة 21.5 بوصة |
| جهد الإدخال | AC220V, 50Hz |
| الهواء المضغوط | ≥0.6MPa |
| التكوين الاختياري | جهاز اختبار IR وقارئ الباركود |
| التخصيص | أبعاد الخلية وعدد القنوات |

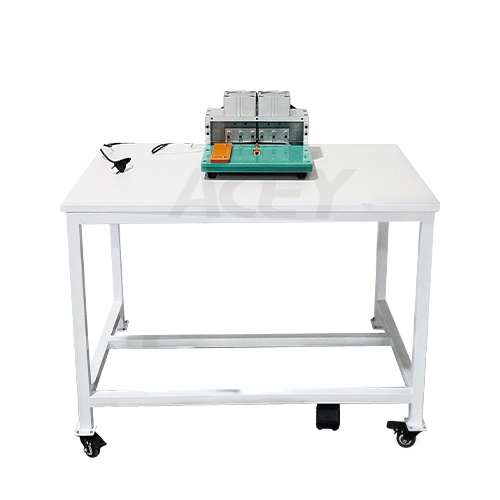

3. آلة قطع ألسنة خلايا الحقيبة
تُستخدم آلة قطع ألسنة خلايا الحقيبة من سلسلة ACEY-PTC لقص الألسنة الموجبة والسالبة لخلايا الحقيبة إلى الأبعاد المطلوبة قبل اللحام. تساعد أبعاد الألسنة الموحدة على تسهيل ترتيب الخلايا وتحسين اتساق اللحام.
المواصفات الرئيسية
| المعلمة | المواصفة |
| رقم الصنف | ACEY-PTC Series |
| نوع الخلية المناسب | خلايا الحقيبة |
| عرض اللسان الموجب | 5–60mm |
| عرض اللسان السالب | 5–60mm |
| مسافة مركز اللسان | 12–150mm |
| القدرة القصوى للإدخال | ≤500W |
| مصدر الطاقة | AC220V ±10%, 50–60Hz |
| أبعاد الآلة | 450 × 310 × 210mm |
| وزن الآلة | تقريبًا 14 كجم |
4. خيارات عملية اللحام
الخيار أ:اللحام بالموجات فوق الصوتية

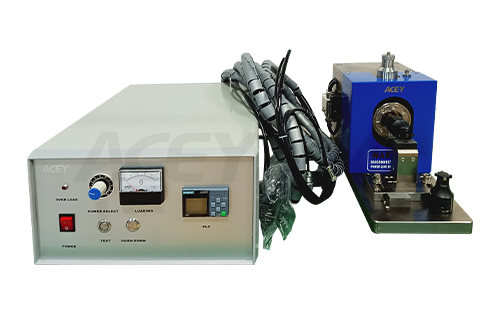

*آلة لحام ألسنة بالموجات فوق الصوتية
تُستخدم آلة اللحام بالموجات فوق الصوتية من سلسلة ACEY-USW لحام ألسنة الألومنيوم، وألسنة النحاس المطلي بالنيكل، وأشرطة التوصيل المقابلة. تتميز عملية اللحام بمقاومة كهربائية منخفضة، ووقت لحام قصير، وتأثير حراري محدود على خلية البطارية.
المواصفات الرئيسية
| المعلمة | المواصفة |
| رقم الصنف | ACEY-سلسلة USW |
| التطبيق | لحام ألسنة بطاريات الحقيبة |
| السمك النموذجي للمادة | 0.2mm |
| طبقات اللحام | لحام ألسنة بطبقتين |
| منطقة اللحام النموذجية | 20 × 4mm |
| تردد الموجات فوق الصوتية | 20kHz ±200Hz |
| القدرة القصوى للإدخال | 6000VA |
| زمن اللحام | تقريبًا 0.1–0.8 ثانية |
| ضغط اللحام | تقريبًا 0.1–0.6 ميغاباسكال |
| شوط رأس اللحام | 10–15mm |
| أوضاع اللحام | الوقت، الطاقة والأوضاع المجزأة |
| التحكم في التردد | التتبع التلقائي للتردد |

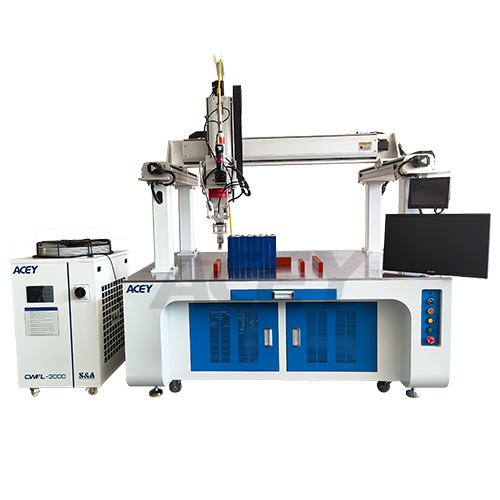

الخيار B: اللحام بالليزر
*ماكينة لحام بالليزر لحزم البطاريات
تتوفر ماكينة اللحام بالليزر من سلسلة ACEY-LWM للهياكل المناسبة لأطراف خلايا الحقيبة (pouch cell) وقضبان التوصيل (busbar). توفر طاقة مركزة، ومسارات لحام قابلة للبرمجة، وتكوين محطة عمل مرن.
يوصى بإجراء اختبار عينات قبل اختيار اللحام بالليزر، خاصةً مع شرائط الألومنيوم الرقيقة ووصلات المعادن غير المتشابهة.
المواصفات الرئيسية
| المعلمة | المواصفة |
| رقم الصنف | ACEY-LWM Series |
| قدرة الليزر | 1500W / 2000W / 3000W |
| طول موجة الليزر | 1070nm |
| وضع العمل | مستمر أو تعديل |
| نطاق ضبط القدرة | 0–100% |
| طول الألياف | 15m |
| طريقة التبريد | تبريد مائي |
| الطول البؤري | 200mm |
| نطاق التركيز القابل للتعديل | -5mm to +5mm |
| مشوار اللحام | مخصص وفقًا لحزمة البطارية |

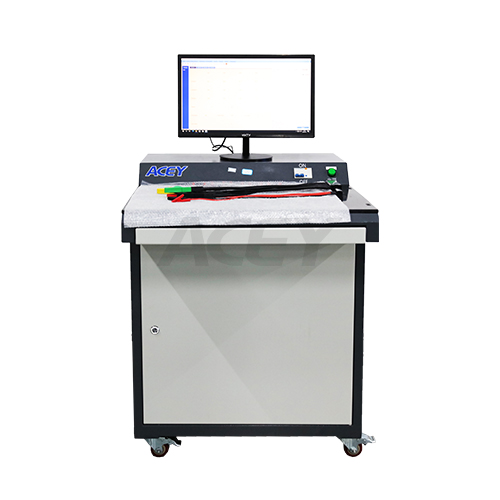

5. جهاز اختبار BMS
تُستخدم ماكينة اختبار BMS لاختبار نظام إدارة البطارية قبل أو بعد تركيبه في حزمة بطارية الطائرة بدون طيار. يمكنها التحقق من معلمات الحماية ووظائف الاتصال لكل من BMS العتادي وBMS الذكي.
المواصفات الرئيسية
| المعلمة | المواصفة |
| رقم الصنف | ACEY-BP Series |
| قنوات محاكاة الجهد | 20S / 24S / 32S or customized |
| تيار الحماية من التفريغ الزائد | 120A–600A options |
| أقصى تيار شحن | 50A–300A options |
| نطاق ضبط الجهد | 500–5000mV |
| نطاق المقاومة | 0–999mΩ |
| اختبار الاتصال | UART / CAN / RS485 |
| نوع BMS القابل للتطبيق | BMS العتادي وBMS الذكي |
| التكوين القياسي | كمبيوتر وخزانة المعدات |

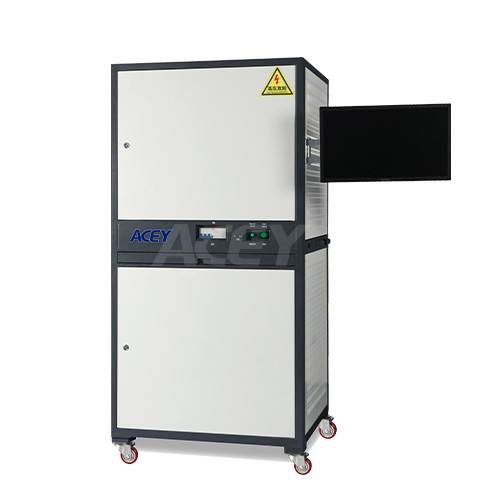

6. جهاز اختبار شامل لحزمة البطارية
تُستخدم ماكينة اختبار سلسلة ACEY-BIT لاختبار الأداء الكهربائي النهائي ووظائف الحماية بعد تجميع حزمة البطارية. يمكن للجهاز فحص أداء الشحن والتفريغ، جهد الحزمة، المقاومة الداخلية، الحماية من التيار الزائد، الحماية من الدائرة القصيرة، وإشارات مقاومة الحرارة.
المواصفات الرئيسية
| المعلمة | المواصفة |
| رقم الصنف | ACEY-BIT Series |
| خيارات الجهد | 60V / 100V / 120V / 150V |
| نطاق المقاومة الداخلية | 0–2000mΩ |
| تيار الشحن | 30A / 50A / 100A |
| تيار التفريغ | خيارات 120A–500A |
| زمن الدائرة القصيرة | 0–2000μs |
| زمن تأخير زيادة التيار | 0–30s |
| نطاق مقاومة NTC | 0–100kΩ |
| نطاق مقاومة R1 | 0–100kΩ |
| مصدر الطاقة | AC200–240V |
| التكوين القياسي | جهاز كمبيوتر وخزانة المعدات |

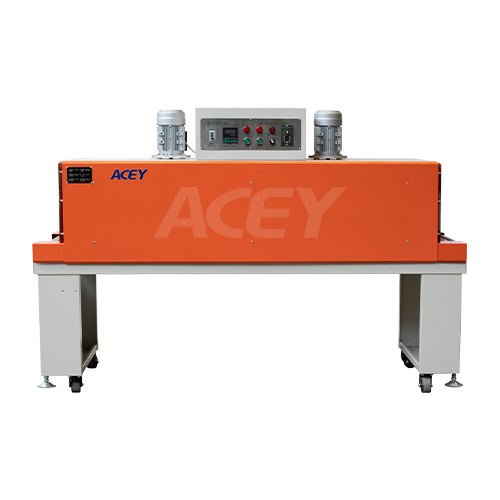

7. آلة انكماش فيلم العزل الحراري
تُستخدم آلة ACEY-5035C لآلة تغليف فيلم الانكماش الحراري لتسخين وانكماش فيلم العزل حول حزمة البطارية المجمعة، مما يضمن ملاءمة محكمة ومتجانسة. تعمل العملية على تحسين العزل الكهربائي، وحماية السطح، والمظهر العام لحزمة بطارية الطائرات بدون طيار النهائية.
المواصفات الرئيسية
|
المعلمة |
المواصفة |
| رقم الصنف | ACEY-5035C |
| مصدر الطاقة | 380V50-60HZ |
| القدرة | 15KW |
| أبعاد النفق |
حجم نفق الانكماش: L1800 x W500 x H350mm *الحجم الفعّال: W400 x H300mm |
| سرعة النقل | 0-15m/min |
| مادة النقل | شبك |
| حمولة الناقل | 25kg max |
| حجم الآلة | 2100mm x750mm x1620mm (L* W * H) |
| الوزن | حوالي 200kg |
| فيلم الانكماش | PE,POF,PVC,PP |

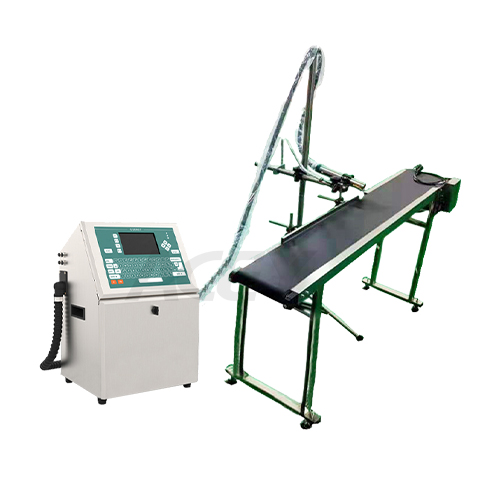

8. آلة ترميز الدفعات بالحبر النفاث
آلة ACEY-CPM-2 متعددة الأغراض لترميز الدفعات والطباعة is uتُستخدم للطباعة على معلومات الإنتاج على سطح حزمة البطارية، بما في ذلك طراز المنتج، الجهد، السعة، رقم الدفعة، تاريخ الإنتاج، الرقم التسلسلي، الباركود، ورمز الاستجابة السريعة، مما يدعم تعريف المنتج وإمكانية التتبع.
المواصفات الرئيسية
| المعلمة | المواصفة |
| رقم الصنف | ACEY-CPM-2 |
| الطباعة | 1-4 خطوط (مصفوفة 7×5) |
| 1-5 خطوط (مصفوفة 5×5) | |
| الحد الأقصى speed=450m/min@5x5,350m/min@7x5,100m/min@16x16 | |
| حجم عرض الأحرف | 5x5,7x5,9x7,12x9,16x11,19x14,24x17,32x22,cn12x12,16x16 |
| ارتفاع الأحرف | 1-15mm |
| مسافة الطباعة | 2-20mm |
| المسافة المثلى | 10mm |
| اتجاه الطباعة | 360° |
| نظام التشغيل | QBGenL الصينية والإنجليزية متاحلابل |
| الأحرف القابلة للطباعة | الإنجليزية، الصينية المبسطة، الأرقام العربية، الرقم التسلسلي، الرمز الشريطي، الوقت، التاريخ، نمط العلامة التجارية، خط خاص |
| منفذ الاتصال | SDCard、 واجهة المزامن، واجهة إدخال/إخراج الإنذار، RS485 |
| حفظ المعلومات: | 68 قطعة من معلومات الطباعة و50 قطعة من معلومات الأنماط |
| الرشاش | فوهة حجر كريم بدرجة حرارة ثابتة 60 ميكرومتر، تنظيف تلقائي |
| درجة الحماية | IP55 |
| درجة الحرارة/الرطوبة | 0-45℃，0-95% |
| الوزن الصافي. | 24kg |
| الهيكل | جسم من الفولاذ المقاوم للصدأ 304 |

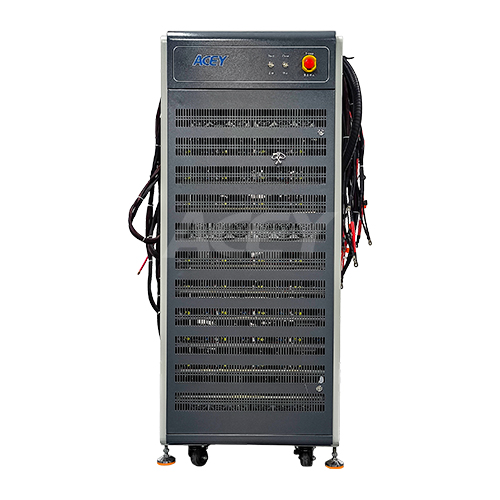

9. آلة تقادم حزمة البطارية
تُستخدم آلة تقادم حزمة البطارية ACEY-BA Series لإجراء دورات شحن وتفريغ قابلة للبرمجة واختبارات محاكاة التشغيل على حزم بطاريات الطائرات بدون طيار النهائية. يساعد اختبار التقادم في تحديد السعة غير الطبيعية، والجهد، ودرجة الحرارة، والتوصيلات، وأداء الحماية قبل التسليم.
المواصفات الرئيسية
| المعامل | المواصفة |
| رقم الصنف | ACEY-BA Series |
| خيارات الجهد | 60V / 100V / 120V / 150V / 200V / 300V / 750V |
| تيار الشحن-التفريغ | 50A–1000A options |
| عدد القنوات | 1 / 2 / 4 / 8 / 16 / 32 channels |
| تشغيل القنوات | مستقل |
| أوضاع الشحن | CC / CV / CCCV |
| أوضاع التفريغ | CD / CP / CR |
| الدقة | ±0.05%FS + 0.05%RD |
| الحد الأقصى لعدد الدورات | 9999 |
| الحد الأقصى للخطوات القابلة للبرمجة | 9999 |
| طبقات الحلقات المتداخلة | حتى 10 طبقات |
| شروط القطع | الوقت، الجهد، التيار، السعة، جهد الخلية و RSOC |
الميزات الرئيسية لخط التجميع
حزم البطاريات القابلة للتطبيق
يمكن تخصيص الخط من أجل:
خيارات التخصيص
يمكن تخصيص العناصر التالية:
المعلومات المطلوبة لتصميم الحل
لإعداد اقتراح مناسب لخط التجميع، يرجى توفير:
الأسئلة الشائعة
*هل هذا خط تجميع أوتوماتيكي بالكامل؟*
لا. إنه خط إنتاج معياري شبه آلي. يتم تنفيذ تحميل الخلايا، والنقل، والتكديس، والعزل، والتوصيل، وتجميع الغلاف بشكل رئيسي يدويًا أو باستخدام القوالب، بينما يتم تنفيذ التصنيف، والفرز، والقطع، واللحام، والاختبار، والتقادم بواسطة معدات مخصصة.
*أي طريقة لحام أكثر ملاءمة لبطاريات الحقيبة للطائرات المسيرة؟*
يُوصى عمومًا باللحام بالموجات فوق الصوتية لألسنة خلايا الحقيبة المصنوعة من الألومنيوم والنحاس المطلي بالنيكل. يمكن اختيار اللحام بالليزر للهياكل المتوافقة بين اللسان والقضبان الناقلة بعد اختبار العينات.
*هل يمكن تخصيص الخط لأحجام مختلفة من خلايا الحقيبة؟*
نعم. يمكن تخصيص قنوات الفرز، والتجهيزات، وأبعاد قطع الألسنة، وأدوات اللحام، ومحطات العمل وفقًا لأبعاد الخلية وحزمة البطارية الفعلية.
*هل يمكن للمعدات اختبار لوحات BMS الذكية؟
نعم. يمكن تهيئة معدات اختبار BMS لدعم اتصال BMS الذكي، بما في ذلك UART و CAN و RS485.
*هل يمكن للعملاء شراء جزء فقط من خط الإنتاج؟
نعم. يمكن توريد كل آلة بشكل منفصل، أو يمكن دمج عدة عمليات في حل إنتاج مخصص.
